| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE ROHS |
| モデル番号 | 1769-L18ERM-BB1B |

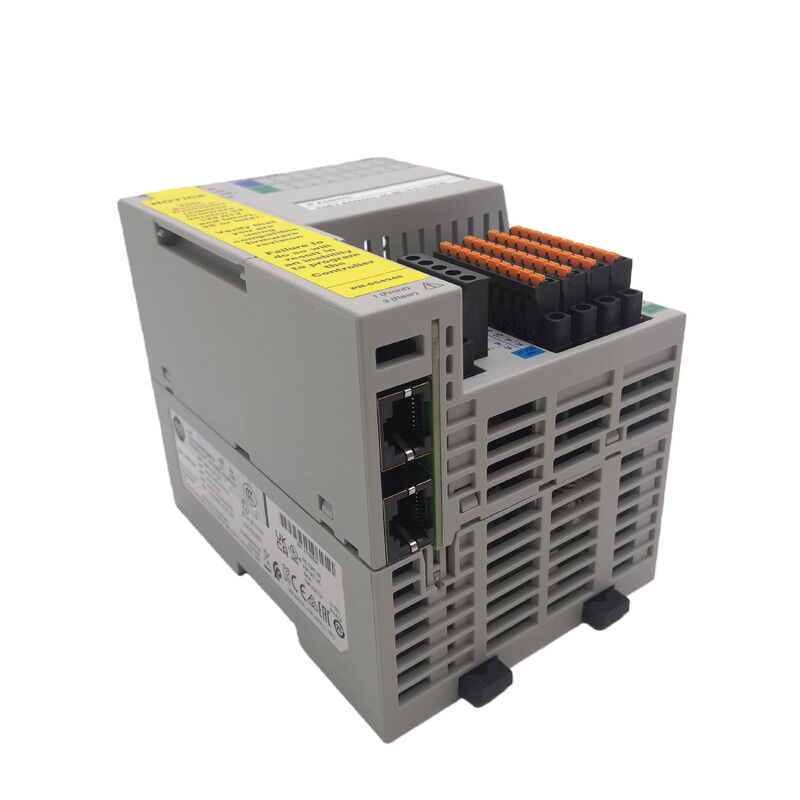

この 1769-L18ERM-BB1B は、組み込み I/O、EtherNet/IP ネットワーク、および統合モーションを 1 つの小型コントローラー プラットフォームに配置する必要があるコンパクトな機械制御用に構築された に適しています。 です。
Rockwell および販売代理店の参照では、このモデルは 512 KB のユーザーメモリこのコントローラーは、他の一部の CompactLogix モデルで使用されているより大きな Compact I/O 拡張スタイルではなく、Device Level Ring 機能付きデュアルイーサネットこのコントローラーは、他の一部の CompactLogix モデルで使用されているより大きな Compact I/O 拡張スタイルではなく、16 個のシンク入力このコントローラーは、他の一部の CompactLogix モデルで使用されているより大きな Compact I/O 拡張スタイルではなく、16 個のソース出力、最大 8 個の EtherNet/IP ノード を介して拡張するためです。キネマティクス付き 2 軸 CIP モーション で説明されています。
また、拡張には Q5: 注文前に確認すべきことは何ですか？ を使用しており、これはより大型の Compact I/O ベースの L2 および L3 コントローラーとは異なる拡張クラスに位置付けられます。
| パラメータ | 値 |
|---|---|
| 部品番号 | 1769-L18ERM-BB1B |
| メーカー | Allen-Bradley / Rockwell Automation |
| 製品ファミリー | 5370 L1 |
| 製品タイプ | CompactLogix コントローラー |
| ユーザーメモリ | 512 KB |
| 組み込み入力 | 16 DI (シンク) |
| 組み込み出力 | 16 DO (ソース) |
| 通信ポート | 1 USB、2 Ethernet/IP |
| イーサネットトポロジー | リニア、スター、デバイスレベルリング |
| イーサネットノード | 8 |
| 最大拡張 | 8 POINT I/O モジュール |
| モーション機能 | キネマティクス付き 2 軸 CIP モーション |
| 電源入力 | 24 VDC |
このコントローラーは、コンパクトな包装システム、コンベア、マテリアルハンドリングステーション、OEM スキッド、および小規模なイーサネットベースの機械セルで、限定的ではあるが機能的な Logix プラットフォームが適している場合に適しています。
組み込み I/O、デュアルイーサネット、および 2 軸モーションの組み合わせにより、基本的なシーケンスと軽量モーション制御の間の緊密な統合が必要な機械で、より大型のコントローラーファミリーに移行することなく特に実用的です。このアプリケーションプロファイルは、公開されているメモリ、ノード、モーション、および POINT I/O の特性から引き出されたエンジニアリング推論です。このコントローラーは、他の一部の CompactLogix モデルで使用されているより大きな Compact I/O 拡張スタイルではなく、交換作業の場合、1769-L18ERM-BB1B は、CompactLogix ファミリー名だけでなく、 を介して拡張するためです。実際のシステムでは、重要な詳細は
16 個のシンク入力 / 16 個のソース出力
L1 アーキテクチャ、および 2 軸 CIP モーション
機能です。同じコントローラーに一致させることで、通常、他の Logix クラスに移行するよりも、機械の配線とプロジェクト構造の両方をよりクリーンに維持できます。FAQQ1: 1769-L18ERM-BB1B はどのような種類のコントローラーですか？これは、組み込みデジタル I/O、デュアルイーサネット、および統合モーション機能を備えた CompactLogix 5370 L1 コントローラーQ4: 2 軸 CIP モーションが重要なのはなぜですか？
実際には、大規模なモジュラーラックシステムではなく、コンパクトな機械制御を対象としています。
EtherNet/IP 制御、コンパクトなフットプリント、および軽量の統合モーションを必要とする
小規模から中規模の機械 に適しています。これは、公開されている
512 KB メモリ
、
8 ノード EtherNet/IP スケール、および 2 軸モーション
機能に基づいたエンジニアリング推論です。Q3: ここで POINT I/O のサポートが重要なのはなぜですか？このコントローラーは、他の一部の CompactLogix モデルで使用されているより大きな Compact I/O 拡張スタイルではなく、1734 POINT I/O バックプレーン を介して拡張するためです。Q4: 2 軸 CIP モーションが重要なのはなぜですか？
これにより、コントローラーは EtherNet/IP を介して基本的なモーションタスクを直接処理できます。
実際の機械設計では、小規模システムで個別のモーションプロセッサの必要性を減らすことができます。Q5: 注文前に確認すべきことは何ですか？インストールされているコントローラーコードを確認し、
L1 / POINT I/O
アーキテクチャを確認し、
16 DI / 16 DO
の組み込み I/O 要件を確認し、アプリケーションが同じ
2 軸モーション
および デュアルイーサネット DLR レイアウトに依存していることを確認してください。
