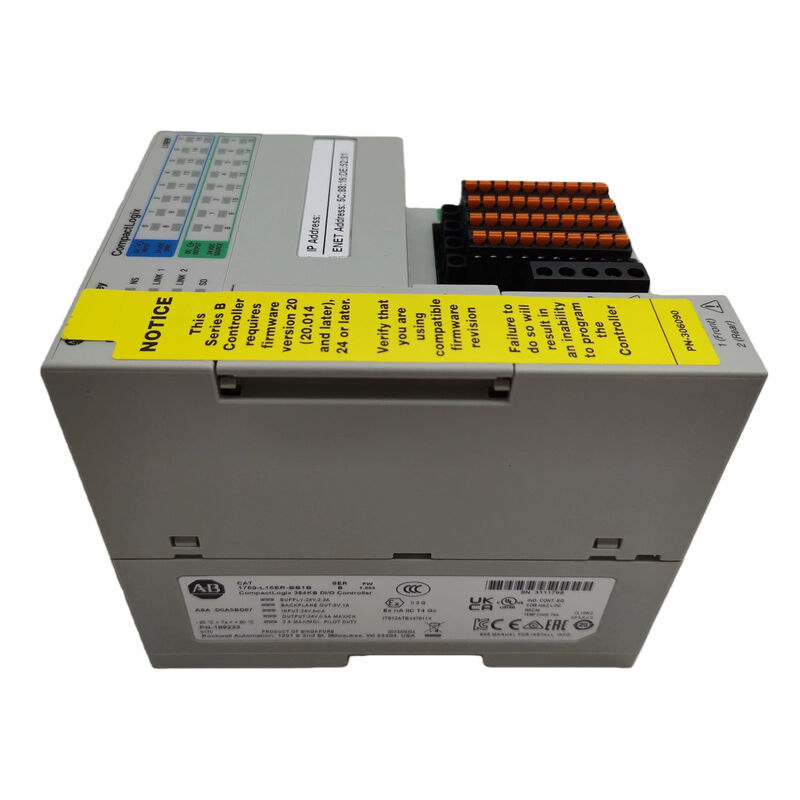

この 1769-L16ER-BB1B は、コンパクトな EtherNet/IP マシン制御用に設計された 組み込みデジタル I/O です。
Rockwell はこれを CompactLogix L16 コントローラー、CompactLogix 5370 L1 コントローラー、および 組み込みの 16 デジタル入力および 16 デジタル出力、および DLR 機能を備えたデュアルイーサネットポート、および 最大 6 台のローカル拡張モジュール、およびコントローラーに付属する 1 GB の SD カード です。
Rockwell の設置説明書によると、このコントローラーは 24 VDC 公称電源 を使用し、10～28.8 VDC の入力範囲 を持ち、USB ポートは恒久的な接続ではなく 一時的なローカルプログラミング用 であることが示されています。
| パラメータ | 値 |
|---|---|
| 部品番号 | 1769-L16ER-BB1B |
| メーカー | Allen-Bradley / Rockwell Automation |
| 製品タイプ | CompactLogix 5370 L1 コントローラー |
| ユーザーメモリ | 384 KB |
| 組み込み I/O | 16 DI (シンク)、16 DO (ソース) |
| イーサネットポート | 2 |
| ネットワーク機能 | デバイスレベルリング (DLR) |
| 最大ローカル拡張モジュール数 | 6 |
| EtherNet/IP ノード数 | 最大 4 |
| 電源 | 24 VDC 公称 |
| 入力電圧範囲 | 10～28.8 VDC |
| SD カード | 1 GB 付属 |
| 最大 SD カードオプション | 最大 2 GB |
| 取り付け | DIN レール |
| 動作温度 | -20～60℃ |
| ステータス表示 | LED ステータスインジケーター |
1769-L16ER-BB1B は、コンパクトなマシンセル、パッケージングシステム、コンベア、モジュラー OEM 機器、および組み込み I/O とデュアルポートイーサネットが大型ラックコントローラーよりも有用な小規模な EtherNet/IP アーキテクチャに最適です。
Rockwell の CompactLogix 5370 L1 文献では、L1 ファミリーは、小規模から中規模のアプリケーション で、より少ない軸数、コンパクトなフットプリント、および統合された DLR ネットワーク機能が必要な場合に特に位置付けられています。
これにより、パネルスペースが限られているが、Logix ベースの制御と EtherNet/IP 統合が依然として必要なマシンで、このコントローラーは特に実用的になります。
メンテナンス作業におけるその価値も同様に強力です。
マシンが当初 L16ER-BB1B のフットプリント、組み込み I/O、および POINT Bus 拡張コンセプトを中心に設計されていた場合、同じモデルに交換すると、通常、異なるコントローラークラスへの移行よりも、キャビネットレイアウト、ネットワーク構造、およびプロジェクトの前提条件をよりクリーンに維持できます。
これは、公開されている組み込み I/O、6 モジュール拡張、および DLR 対応アーキテクチャに基づいたエンジニアリング推論です。
交換作業の場合、1769-L16ER-BB1B は、CompactLogix ファミリー名だけでなく、組み込み I/O タイプ、メモリクラス、イーサネットレイアウト、およびローカル拡張規模 で一致させる必要があります。
実際のマシンシステムでは、最も重要な詳細は 16 シンク入力 / 16 ソース出力、および 384 KB メモリ、および デュアルイーサネット DLR 設計 を備えた 10～28.8 VDC 電源範囲 です。
同じコントローラーモデルに合わせることは、通常、配線、ネットワーク、およびコミッショニングの変更を回避するための最も安全な方法です。
Q1: 1769-L16ER-BB1B はどのような種類のコントローラーですか？
これは 組み込みデジタル I/O、デュアルイーサネットポート、および 384 KB のユーザーメモリ を備えた CompactLogix 5370 L1 コントローラー です。
実際には、大規模なラックベースのシステムではなく、小規模から中規模の EtherNet/IP マシンを対象としたコンパクトな Logix コントローラーです。
Q2: どのようなアプリケーションに最適ですか？
これは、コンパクトな自動化システム、例えばコンベア、パッケージングマシン、モジュラースキッド、およびパネルスペースが限られているが、Logix プログラミングと EtherNet/IP が依然として重要なマシンセルに適しています。
Rockwell の L1 コントローラー文献では、このファミリーは、より少ない軸数と I/O 数を持つ小規模から中規模のアプリケーションに明確に位置付けられています。
Q3: このコントローラーで DLR が重要なのはなぜですか？
DLR は、リングトポロジーの EtherNet/IP ネットワークの回復力を向上させるのに役立ちます。実際のマシン設置では、デバイスレイアウトを簡素化し、単一のネットワークパスの喪失の影響を軽減できます。
Q4: 組み込み I/O 構成が重要なのはなぜですか？
組み込みの 16 DI / 16 DO の構成は、元のマシンがどのように配線されたかの一部であるためです。
間違った I/O タイプまたは出力スタイルでコントローラーを交換すると、即座にフィールド配線と起動の問題が発生する可能性があります。
Q5: 注文前に何をチェックすべきですか？
インストールされている部品番号を確認し、384 KB のメモリクラスを確認し、16 シンク入力 / 16 ソース出力 を検証し、マシンが同じ 24 VDC 電源と DLR 対応デュアルイーサネット レイアウトを使用していることを確認してください。
