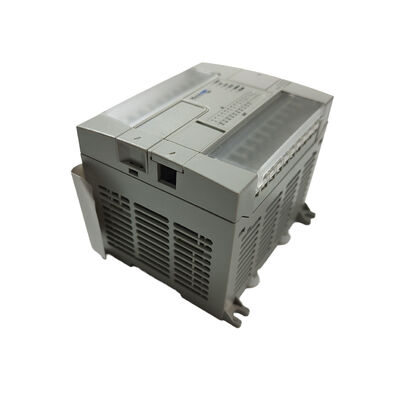

PLC プログラマブルロジックコントローラ
>
|
| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE ROHS |
| モデル番号 | 1762-L24BWA |
1762-L24BWAの 14 つのデジタル入力は,機能的に異なる 2 つのグループに分けられ,この違いはマシンがどのように設計されているかに関係しています.
標準24VDC入力10個標準デジタル入力 普通のセンサー信号をフィルタリング プッシュボタン,制限スイッチ,近距離センサー,リレーコンタクト 応答時間はミリ秒範囲です普通の機械のシーケンシング作業に適している.
4つの 24VDC 速度の入力:応答時間がかなり短く高速入力 標準入力より高速に切り替える信号のために設計されたこの高速入力では,パルス列車のカウント (流量計) を処理します.短時間トリガー信号や,PLCスキャンサイクル内またはスキャン間隔で検出しなければならない入力.生産カウンターで,毎分200パルスで,高速の拒絶ゲートトリガー標準入力が処理できないことを処理します
この10+4の分割は 偶然ではなく 設計上の選択です 標準的なセンサー入力のみを必要とする機械は 急速な入力機能が何の役にも立たないまま 同じ14の入力を使用します遅いセンサー と 1 つ か 2 つ の 高速 信号 を 混ぜる 機械 は,同じ コントローラー から 両 種 の 信号 を 受け取る独立した高速カウンターモジュールなし
| パラメータ | 価値 |
|---|---|
| 電源 | 120/240V AC |
| 標準入力 | 10 × 24V DC |
| スピードインプット | 4 × 24V DC |
| 総投入量 | 14 |
| リレー出力 | 10 |
| 記憶力 | 6 KB |
| RS-232Cプロトコル | DF1,DH-485,モッドバス RTU,ASCII |
| ステータス | 廃品 |
1762-L24BWAの内蔵RS-232Cポートは,単一の物理コネクタから4つの通信プロトコルをサポートします.
DF1 についてマイクロロジックスとRSロジックス500のプログラミング端末間の直接通信,またはDF1の投票装置のマイクロロジックスユニット間のAllen-Bradleyの点対点シリアルプロトコル.
DH-485:アレン・ブラッドリーのマルチドロップネットワークで 複数のマイクロロジックスとSLCコントローラを RS-485バスで共有します1762-L24BWAは,追加の通信モジュールなしで既存のDH-485ネットワークに接続します.
モッドバス RTU:RTUバイナリー形式の業界標準の Modbus プロトコルで, MicroLogix 1200 が第三者のドライブ,エネルギーメーター,リモート I/O,そして他のModbus対応デバイスは,マスターまたはスレーブとして.
ASCII: アスクリプト文字モードのシリアル通信 文字読み手,秤,ラベルプリンター,平文データを送信または受信する他の文字流装置
このプロトコルの柔軟性は,1つのシリアルポートからの実用的な利点であり,制御器がModbusドライブに接続し,バーコードリーダーからデータを受信し,異なる構成の RS-232Cコネクタから.
コンパクトパッケージング機器:10つの標準センサーで フィルム網,製品の存在, 密封口の位置を監視する 4つの高速光電センサーから 製品の出力を計測する高速入力フィルム先駆動モーターを制御する 10 つのリレー出力RS-232Cはモッドバス RTUで サーボドライブに連絡して 歯の位置を決める
パート数付きコンベヤー:ストップ/スタートプッシュボタンと安全限界の標準入力.コンベヤーエンコーダから製品パルスをカウントする高速入力.コンベヤーモーターコンタクタとディバーターゲートを制御するリレー出力.
インストールされた MicroLogix 1200 システムへの保守用部品:MicroLogix 1200は,コンパクトなマシンパネルで2000年代を通じて広く使用されました. 1762-L24BWAの代替は,元のI/Oアドレスマップ,高速入力割り当て,プログラム変更なしの RS-232C プロトコル構成.
Q1: 1762-L24BWAと 1762-L24BXBの違いは何ですか?
1762-L24BWAにはリレー (W) 出力とAC (A) 電源がある.1762-L24BXBにはトランジスタ (X = DC源) 出力とDC電源がある.入力とメモリ仕様は同じである.機械がAC供給とリレー出力を使用する場合,BWAを選択する 負荷の柔軟性のために好ましい; 24VDC電源パネルと高速トランジスタ出力が必要な場合,BXBを選択します.
Q2: 1762-L24BWAにはどんなプログラミングソフトウェアが使われていますか?
RSLogix 500 (ロックウェルのレガシーであるMicroLogix/SLC 500プログラミング環境) またはStudio 5000 Logix Designer 500 (RSLogix 500機能を含む現在のパッケージ).接続は,RS-232Cシリアルポートを 1761CBL-PM02 または同等のプログラミングケーブルで,またはDH-485プロトコルが使用されている場合,1747-UICUSB-to-DH-485アダプターでUSB経由で.
Q3: 位置測定のために高速入力でエンコーダーパルス数を数えられるか?
急速な入力では,シングルチャネルエンコーダーやセンサーから高速パルスカウントを蓄積することができる.MicroLogix 1200は,プログラム内の高速入力カウント値を管理するためにHSC (High Speed Counter) 命令を使用します.方向検知付きの四角数 (A/B 段階) のエンコーダーカウントMicroLogix 1200 の参照マニュアルから特定の MicroLogix 1200 HSC 構成を確認する.
Q4: 1762-L24BWA に追加的な I/O を追加できますか?
はい.MicroLogix 1200 は,右側の拡張ポートを通じて接続された拡張I/Oモジュール (1762シリーズ) をサポートします.利用可能なタイプには,デジタル入力,デジタル出力 (リレーとトランジスタ),デジタル入力,デジタル出力 (リレーとトランジスタ) などがあります.アナログ I/O最小拡張量はベースコントローラーの電源予算に依存する.
