| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE RoHS |
| モデル番号 | 1747-UIC |

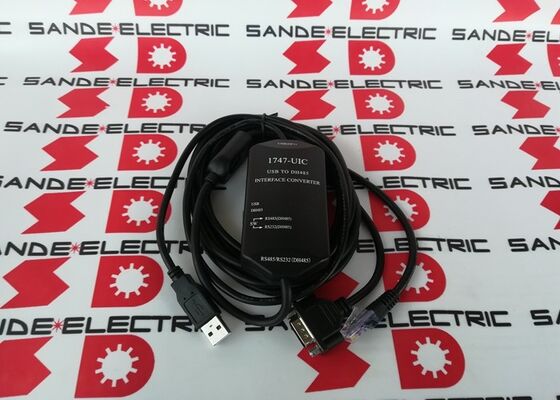

1747-UICは,SLC 500シリーズ PLC プラットフォームのUSB から DH-485 インターフェイス変換機で,DH-485 シリアル産業ネットワークへの現代的なUSB接続を提供します.これは,ラップトップまたはデスクトップコンピュータのUSBポートをDH-485を装備したSLC 500コントローラに接続パネルビューオペレーター端末,およびネットワークアイソレーター,レガシーRS-232シリアルポートを必要とせずにプログラミング,モニタリング,およびデータ交換を可能にします.
PCがRS-232シリアルポートから移行するにつれて,DH-485ネットワークのRS-232依存性はフィールドエンジニアにとって実践的な障害となった.1747UICは,この問題を,USBをDH-485に透明的に変換して解決します. 1747ネットワークへの標準通信チャンネルとしてプログラミングソフトウェアに表示されます..
| パラメータ | 価値 |
|---|---|
| USB転送速度 | 12 Mbps |
| DH-485 ボード率 | 19.2Kbps |
| DH-485 ポート | 2 (スイッチ選択可能) |
| ポート1 | RJ-45 SLC 500, 5/01, 5/02, 5/03 について |
| ポート2 | RS-232 DB9 5/03+のチャンネル0と関連 |
| 孤立 | 500V DC (USBからDH-485への電源) |
| パワー | USB電源,<100 mA |
| LED インジケーター | 3 (電源,USB,DH-485) |
| 動作温度 | 0°60°C |
| ケーブルの長さ | 12インチ (USB接続ケーブル) |
1747-UICは,スイッチ選択可能な DH-485 インターフェースの 2 つのオプションを提供します.
RJ-45ポート (DH-485):SLC 500 5/01, 5/02,および 5/03 CPU DH-485チャンネルへの直接接続のための主ポートは,標準 SLC 500 RJ-45 プログラミングケーブルを使用する.また,DH-485ポートを持つ1747AIC隔離器と PanelView端末に接続する.
RS-232 DB9 ポートSLC 5/03チャネル0およびそれ以上のCPU,1761NET-AICアイソレーター,1761シリーズコントローラ,RS-232 DH-485インターフェイスを持つCompactLogix,FlexLogix,ControlLogix,およびPanelView端末に接続する.
選択式スイッチは,この2つのポートタイプを切り替えます. LED状態表示でアクティブポートが確認されます.
SLC 500 PLC プログラミングと監視:適用されるPLCプログラミングソフトウェアを実行するプログラミングラップトップをSLC 500 5/01, 5/02, 5/03CPUに接続し,プログラムアップロード,ダウンロード,オンラインモニタリング,故障診断を行う.
パネルビュー端末の構成:DH-485ネットワークに接続された PanelView オペレーター端末に HMI アプリケーションをアップロードしてダウンロードする.
ネットワーク診断:DH-485ネットワークをブラウジングして接続されたノードを特定し,通信状態を確認し,RSLinxまたは互換性のあるネットワーク診断ツールを使用してネットワーク障害を診断します.
履歴データ取得:SLC 500 コントローラーに接続して,データログの取得,生産記録のダウンロード,および恒久的なネットワークインフラストラクチャのない施設での保守データの収集を制御パネルにします.
駆動と運動システムの統合:コントロールロジックスおよびコンパクトロジックスシステムへのアクセス RS-232 DB9 ポートで DH-485 通信オプションを持つシステムでの稼働,パラメータ調整,故障調査.
Q1: 1747-UIC の DH-485 ポートは,どの SLC 500 CPU タイプに使用されているか?
RJ-45ポートは,標準的なSLCプログラミングケーブルを介してCPUのDH-485RJ-45ソケットにSLC 500 5/01,5/02,および5/03CPUに接続する.RS-232DB9ポートはSLC 5/03チャネル0 (および5/04) に接続する.,5/05 CPUs),AIC+アイソレーター,および1761シリーズコントローラ.アクセスされている特定のデバイスのための正しいポートとケーブルを選択します.
Q2:1747UICは現在のWindowsオペレーティングシステムで動作していますか?
1747-UICは,産業用PLCプログラミングソフトウェアの現在のバージョンのDH-485通信プロトコルと互換性のある組み込みドライバを使用する.1747-UIC に付属するドキュメントからインストールされた Windows バージョンとのドライバ互換性を確認するWindows 10 と 11 の互換性は,現在のドライバのインストールを持つほとんどのユーザーによって確認されています.
Q3: 1747-UIC は DH-485 デバイスを同時に 1 つ以上に接続できますか?
1747UICは,一度に1つのアクティブDH-485接続をサポートします.同じDH-485ネットワーク上の複数のノードと連続的に通信できます (ネットワーク自体は最大32ノードをサポートします).しかし,一度に1台のコンピュータ/1747-UIC接続がアクティブです.コンピュータ1台あたり1つのコンバータが 最大サポートされる構成です
Q4: 1747-UICの3つのLEDは何を示しているのですか?
LED 1 (電源):コンバータがUSB電源を受け取り,正常に動作しているときに緑色. LED 2 (USBアクティビティ):コンピュータとコンバータ間のUSBデータ転送中にフラッシュする.LED 3 (DH-485活動):アクティブポートでのDH-485通信中にフラッシュする.DH-485接続が期待されているとき,LED3のアクティビティがないことは,配線,ケーブル,またはプロトコルの不一致を示す.
Q5: RSLinx ソフトウェアなしで 1747-UIC を使用できますか?
1747-UICはRSLinx DF1 RS-232 フルデュプレックスドライバ 標準DH-485プロトコルに対応する組み込みドライバを使用して通信する.プログラムソフトウェアが目標PLCまたはターミナルに1747UICを通じて通信するためにRSLinxまたは互換的な産業通信プラットフォームが必要です.. ドライバーなしの直接操作はサポートされません.
