| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE RoHS |

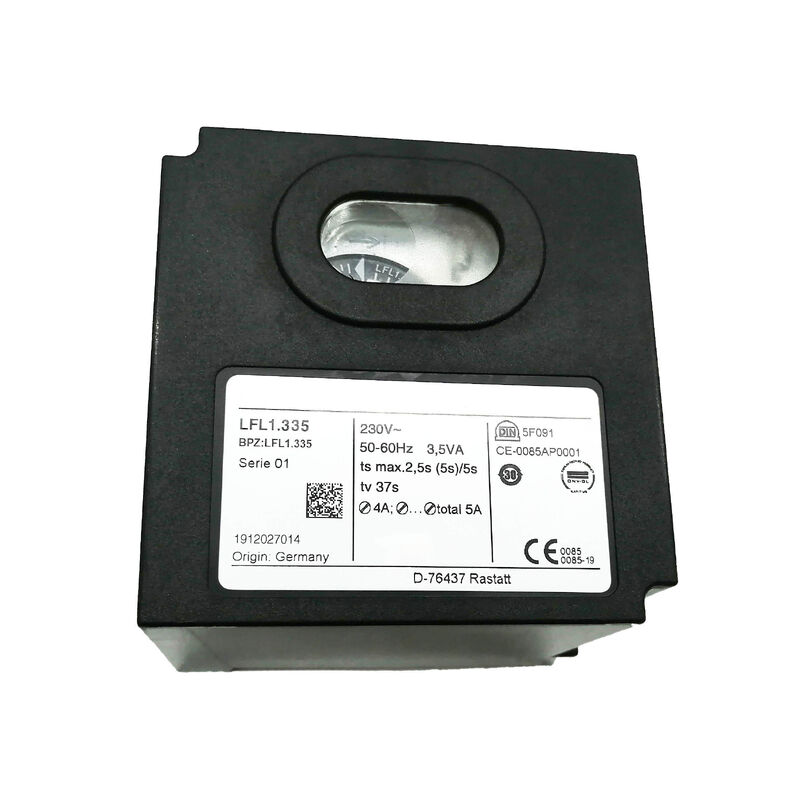

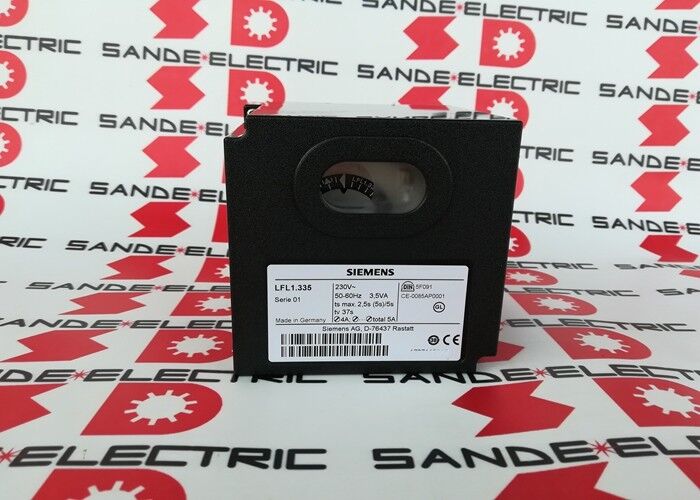

| モデル番号 | LFL1.335 |
バーナー制御装置は一般的なリレーやプログラマブルコントローラーではなく、燃焼機器専用に設計された専用の安全シーケンサーです。 LFL1.335 は、強制ドラフト バーナーの起動から停止までの完全なシーケンス (プレパージ、点火、火炎確立の確認、監視付き実行モード、障害発生時の安全なロックアウト応答) を管理します。これらの機能は、燃焼安全基準を満たすために、法的に要求される定義された順序で実行する必要があります。
公開されている 3 つのタイミング パラメータは、LFL1.335 の特定のシーケンスを定義します。
t1 = 37 秒 — プレパージ時間:点火が試行される前に、強制通風ファンが 37 秒間作動して、燃焼室と煙道から未燃の燃料やガスを洗い流します。このパージにより、燃料が豊富な雰囲気が火花によって点火されるのを防ぎます。 37 秒のプレパージは、バーナーの燃焼室容積に合わせた設計上の選択です。
TSA = 2.5 秒 — 点火の安全時間 (Sicherheitszeit):点火が試みられたら、2.5 秒以内に炎を検出する必要があります。火炎検出器がこのウィンドウ内で火炎の確立を確認しない場合、LFL1.335 は燃料バルブの電源を切り、ロックアウト状態になります。 2.5 秒の TSA は、火炎応答が速い直接ガス点火用途に適しています。
t9 = 5 秒 — パージ後の時間:通常のシャットダウン後、ファンは 5 秒間作動し続け、ファンが停止する前に熱交換器と煙道から燃焼生成物を除去します。
これらのタイミング値は LFL1.335 のハードウェアで固定されており、フィールドでプログラムすることはできません。正しい LFL1 バリアントを選択するということは、特定のバーナーに対して正しいプレパージ時間と安全時間を選択することを意味します。
| パラメータ | 価値 |
|---|---|
| 供給電圧 | AC110V、50/60Hz |
| 応用 | ガス/石油/デュアルフューエル |
| バーナーの種類 | 強制ドラフト |
| 動作モード | 間欠 |
| プレパージ (t1) | 37秒 |
| 安全時間 (TSA) | 2.5秒 |
| ポストパージ (t9) | 5秒 |
| 容量 | 中～高 |
「断続動作」は、バーナー制御用語では特別な意味を持ちます。バーナーは、24 時間の動作期間ごとに、(バーナー制御の通常の停止シーケンスを介して) 制御された停止を少なくとも 1 回受けます。これは、バーナーが長期間サイクルせずに動作する「連続動作」とは区別されます。
工業用および商業用の暖房システムの多くは、工業炉、パッケージ化されたボイラー、エアヒーター、出力やステージ容量を調整するプロセス熱システムなど、自然に循環します。これらのシステムでは、断続動作が通常のデューティ サイクルであり、LFL1.335 はそれに応じて設計されています。数日または数週間にわたってサイクルを停止することなく連続的に動作する必要があるバーナーの場合、連続動作向けに定格されたバーナー制御が正しい仕様です。
産業用ボイラーおよびパッケージ型蒸気発生器:プレパージ、ガスバルブの開放、スパーク点火、イオン化または UV 検出器による炎の確認、実行中の制御の調整 — すべては LFL1.335 によってシーケンスされます。
プロセスエアヒーターと熱交換器:乾燥、硬化、またはプロセス加熱のための熱を提供する強制ドラフトバーナー。 LFL1.335 は、各生産バッチのシャットダウン後の安全な起動を保証します。
二元燃料バーナー システム:ガス/オイル切り替え機能により、バーナーはどちらの燃料でも動作できます。 LFL1.335 は、どの燃料が有効であるかに関係なく炎を監視します。
Q1: LFL1.335 と、LFL1.322 や LFL1.338 などの他の LFL1 バリアントとの違いは何ですか?
LFL1 バリアントは主にタイミング パラメータ、つまりプレパージ時間 (t1) と安全時間 (TSA) が異なります。 LFL1.322 は t1=12s/TSA=2s です。 LFL1.338 の t1=37s/TSA=5s です。これらの時間はハードウェアで固定されており、特定のバーナーの正しいバリアントを定義します。異なるタイミングでバリアントを置き換えると、迷惑なロックアウト (安全時間が短すぎる) が発生したり、燃焼安全基準を満たさなくなる (プレパージが不十分) 可能性があります。インストールされているユニットの LFL1.xxx 指定と常に正確に一致してください。
Q2: LFL1.335 と互換性のある火炎検知器は何ですか?
LFL1 ファミリは、Siemens QR、QRA、および QRC シリーズ UV 火炎検出器、およびガス火炎監視用のイオン化プローブと互換性があります。バーナーに取り付けられた特定の火炎検出器のタイプによって、LFL1.335 が使用する検出器インターフェイス (UV 検出器またはイオン化入力) が決まります。バーナの設計書等で炎の検出方式をご確認の上、交換してください。
Q3: LFL1.335 がロックアウトになるとどうなりますか?
ロックアウトすると、LFL1.335 はすべての燃料バルブと点火変圧器の電源を直ちに遮断します。ロックアウト インジケーターが点灯します (通常は赤いパイロット ランプまたはコントロール上のインジケーター)。通常、LFL1.335 自体のリセット ボタンまたはリモート リセット ポイントを押すことによって、ロックアウトが手動でリセットされるまで、バーナーは再起動できません。この手動リセット要件は意図的なものであり、再起動を許可する前にオペレータに原因を認識して調査するよう強制します。
Q4: LFL1.335 タイミング パラメータは調整できますか?
いいえ。プレパージ時間 (t1 = 37 秒)、安全時間 (TSA = 2.5 秒)、およびポストパージ時間 (t9 = 5 秒) は LFL1.335 のハードウェアで固定されており、外部パラメータやスイッチでは調整できません。タイミングを変更するには、必要な値を持つ別の LFL1 バリアントを選択する必要があります。
Q5: LFL1.335 はどこから供給されていますか?
燃焼制御の専門家、HVAC およびバーナー機器のサプライヤー、産業用暖房システムのスペアパーツの販売業者を通じて。 Siemens Building Technologies (現 Siemens Smart Infrastructure) は、燃焼制御配信ネットワークを通じて LFL1 制御を提供します。注文する前に、正確な部品番号 LFL1.335 と 110VAC 電源バージョンを確認してください。高電圧バージョン (220VAC) は注文番号が異なるため、互換性はありません。
