| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX5002-5DS11-1AF0 |

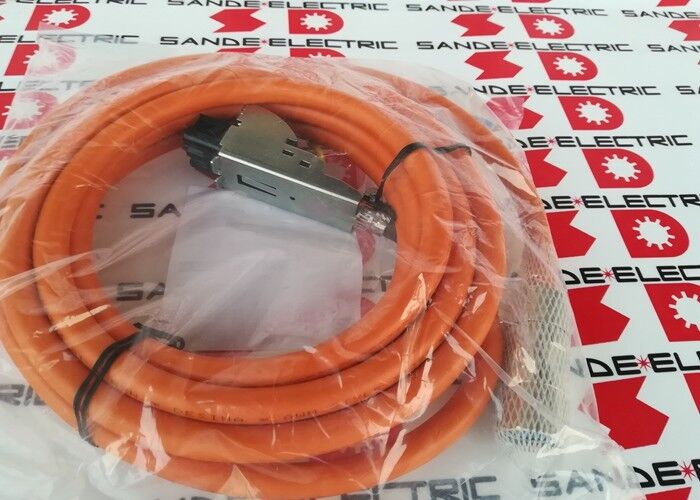

6FX5002-5DS11-1AF0 は、Siemens の MOTION-CONNECT 組み立て済みケーブル製品群の一部であり、SINAMICS サーボ ドライブ システム用の工場で終端されたモーター電源ケーブルです。このバリアントはベーシックライン電源ケーブルです。ケーブルが連続的な屈曲サイクルを受けない、静的でゆっくりと動くアプリケーション向けに設計されています。
工場での事前組み立てにより、現場でのコネクタ終端作業が不要になります。両端が正しく取り付けられ、テストされ、すぐに設置できる状態で到着します。 DESINA (Decentralized Installation for Automation) 設計は、DESINA インターフェイスを使用するさまざまな Siemens サーボ モーターおよびドライブにわたって、標準化された機械的および電気的互換性を保証します。
| パラメータ | 価値 |
|---|---|
| 長さ | 5m |
| 導体 | 4×2.5mm² |
| 外径 | 13.1mm |
| コネクタ（モーター側） | ストレート M40 |
| コネクタ（ドライブ側） | プラグインコネクタ |
| アウターマントル | 耐性PVC |
| デザイン | デシナ |
| シリーズ | モーションコネクトベーシックライン |
6FX5002-5DS11-1AF0 は、耐久性のある PVC 外側マントルを使用しています。これは、ケーブル ダクト内のケーブル配線、トランキング、または制御キャビネット内の固定設置用のベーシック ライン仕様です。
静的インストール:ケーブルはドライブキャビネットからモーターまで配線されており、設置後の動きはありません - 固定された機械位置、ベースフレームに取り付けられたモーター、および固定ドライブ配置。
動作が遅いアプリケーション:メンテナンスや機械の再構成時など、ケーブルの位置が時々変更されるが、動作中に連続的な屈曲サイクルが発生しない用途。ケーブル トラックの連続的な動きのために設計された柔軟な「ダイナミック ライン」ケーブルとは異なります。
耐性のあるPVCマントル:外側のシースは、工作機械や産業オートメーション環境で遭遇する油、クーラント、機械的磨耗に耐え、生産フロアの過酷な周囲条件での耐用年数を延ばします。
SINAMICS ドライブ システム:SINAMICS S110、S120、および関連するドライブファミリーのモーター電源をサーボアンプから SIMOTICS モーターに接続します。
CNC 工作機械のサーボ軸:SINUMERIK 制御のマシニング センター、ターニング センター、研削盤のメイン スピンドルと軸サーボ モーターの電源ケーブル配線。
産業オートメーションの位置付け:位置決めシステム、ハンドリング装置、自動組立機械用のサーボ ドライブ モーター電源ケーブル。
包装機械:包装、充填、ラベル貼り機のサーボ ドライブ システムにおけるサーボ モーターの電源接続。
Q1: MOTION-CONNECT Basic Line ケーブルと Dynamic Line ケーブルの違いは何ですか?
ベーシック ライン ケーブル (6FX5002-5DS11-1AF0 を含む) は、静的またはゆっくりと移動する設置、つまりケーブル トランキングでの固定配線や時々の位置変更に適した耐性のある PVC 外側マントルを使用しています。ダイナミック ライン ケーブルは、連続的なケーブル トラック (ドラッグ チェーン) の屈曲、つまり数十万回の曲げサイクルに耐えられる特別な柔軟なアウター マントル (通常は PUR ベース) を使用しています。固定設置の場合はベーシックラインを選択してください。連続的に移動するケーブル用途向けのダイナミックライン。
Q2: 6FX5002-5DS11-1AF0 はどのようなモーターおよびドライブと互換性がありますか?
M40 コネクタ付き 6FX5002-5DS11 ケーブル タイプは、M40 DESINA 電源コネクタ インターフェイスを使用して SIMOTICS サーボ モーターに接続します。特定のモーター タイプ (1FT7、1FK7、またはその他のシリーズ) と SINAMICS ドライブの組み合わせについては、Siemens MOTION-CONNECT ケーブル カタログから互換性を確認してください。ドライブ側のコネクタは、特定の SINAMICS パワーモジュール出力形式に一致します。
Q3: 6FX5002-5DS11-1AF0はケーブルベア(ドラッグチェーン)に使用できますか?
いいえ — 6FX5002-5DS11 Basic Line 仕様は、静的でゆっくりと移動するアプリケーションのみを対象としています。ケーブル トラックを使用するには、ダイナミック ライン仕様 (連続フレックス サイクリングに定格) のケーブルが必要です。連続的に移動するケーブル トラックでベーシック ライン ケーブルを使用すると、疲労により早期にケーブル故障が発生することがあります。
Q4: サーボモータケーブルのDESINA規格とは何ですか?
DESINA (Decentralized Installation for Automation) は、サーボ ドライブ ケーブル インターフェイスに関するシーメンス主導の標準化イニシアティブであり、標準化されたコネクタ サイズ、ピン割り当て、およびケーブル構造を定義して、ドライブとモータの世代間での互換性を可能にします。すべての Siemens MOTION-CONNECT ケーブルは DESINA に準拠しており、モーターとドライブ ケーブルのインターフェースが製品の世代間で機械的および電気的に一貫していることを保証します。
