| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX5002-2CG00-1AG0 |

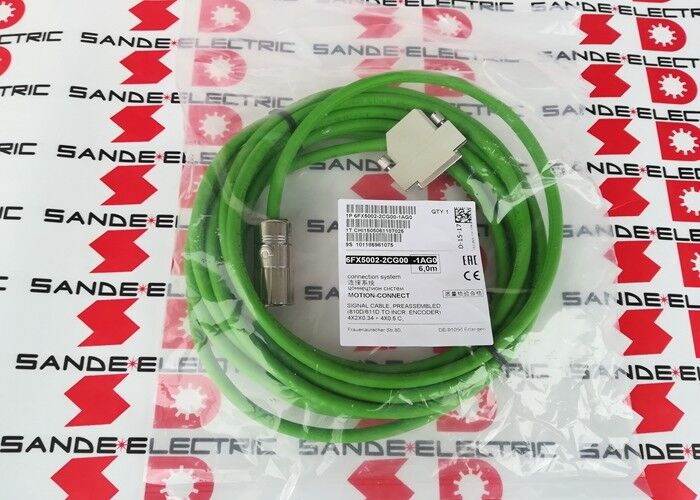

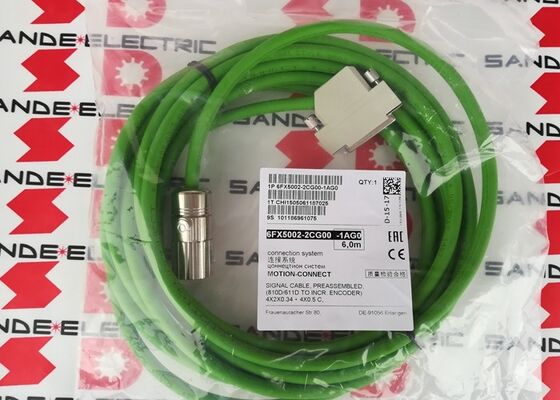

6FX5002-2CG00-1AG0 は、SINUMERIK 810D CNC コントローラまたは SIMODRIVE 611D サーボドライブからサーボモータのインクリメンタルエンコーダにエンコーダ (フィードバック) 回路を接続するための、シーメンスの組み立て済み信号ケーブルです。 7m で、ドライブキャビネットとモーター設置位置の間の中程度のケーブル距離に対応します。
エンコーダ信号ケーブルは、ドライブがモータ速度とローター位置を決定するために使用するインクリメンタル エンコーダ フィードバック データを伝送します。これは、閉ループ サーボ制御を可能にする継続的なリアルタイム フィードバックです。このケーブルの信号の完全性は非常に重要です。エンコーダ回路のノイズ結合、インピーダンスの不整合、または接触抵抗は、サーボ システムの精度を直接低下させ、ドライブの障害を引き起こす可能性があります。
| パラメータ | 価値 |
|---|---|
| 長さ | 7m |
| 導体 | 4×2×0.34mm2 + 4×0.5mm2 |
| 外径 | 9.3mm |
| デザイン | デシナ |
| シリーズ | モーションコネクト500 |
| 標準 | UL/CSA |
| 応用 | 810D/611Dからインクリメンタルエンコーダへ |
4×2×0.34mm² + 4×0.5mm² 導体構成は、インクリメンタル エンコーダ接続の特定の信号タイプ向けに設計されています。
0.34mm²の4つのツイストペア:プライマリ エンコーダ信号導体 - A、A*、B、B* の差動信号ペア (A と A バー、B と B バー) を伝送します。ツイストペア構造によりコモンモードノイズがキャンセルされ、サーボドライブ近くの電気的にノイズの多い環境でもエンコーダ信号の完全性が維持されます。
0.5mm²の4本の個別導体:エンコーダ電源、基準 (Z) パルス、およびケーブル シールド接続用の補助導体 - メインのインクリメンタル信号ペアを超えるサポート機能。
シールド全体:DESINA ケーブルの構造にはスクリーン全体が含まれており、誘導ノイズをエンコーダ信号導体から遠ざけるためにドライブ端で接地されています。
SINUMERIK 810D CNC 工作機械:810D/611D ドライブ プラットフォームを使用するマシニング センター、ターニング センター、および研削盤 - このケーブルは、各モーターのインクリメンタル エンコーダを 611D ドライブ モジュールに接続します。
SIMODRIVE 611D サーボの取り付け:インクリメンタル エンコーダ モータを使用する 611D 装備の工作機械の設置では、ドライブとモータの間に CG00 タイプのエンコーダ ケーブルが必要です。
機械の改造:改造またはメンテナンス中の古い工作機械 - 6FX5002-2CG00-1AG0 は、現場で組み立てることなくドライブ システムを修理できるように、適切に組み立てられたケーブルを提供します。
Q1: 6FX5002-2CG00と6FX5002-2CA12のエンコーダ信号ケーブルの違いは何ですか?
6FX5002-2CG00 は、CG00 コネクタ インターフェイスを使用するインクリメンタル エンコーダを備えた 810D/611D ドライブ システム用です。 6FX5002-2CA12 は、コネクタ構成が異なる HTL および TTL エンコーダ タイプ用です。どちらもインクリメンタル エンコーダ フィードバックを伝送しますが、エンコーダ コネクタのスタイルとドライブ インターフェイス タイプが異なります。エンコーダ ケーブルのタイプを選択する前に、SINUMERIK または SIMODRIVE システムのマニュアルで特定のエンコーダ タイプとドライブ コネクタを確認してください。
Q2: SINUMERIK 810D システムのインクリメンタル エンコーダ信号の最大ケーブル長はどれくらいですか?
エンコーダケーブルの最大長は、ドライブシステムとエンコーダのタイプによって異なります。 811D/611D のドキュメントでは、信号の整合性を確保するための最大ケーブル長が指定されています。標準的なインクリメンタル エンコーダの場合、エンコーダ信号周波数とケーブル静電容量に応じて、通常は 25 ～ 50m の範囲になります。 6FX5002-2CG00-1AG0 の 7m の長さは、一般的な最大ケーブル長の制限内に十分収まります。より長い実行の場合は、SIMODRIVE 611D 技術マニュアルで最大長を確認してください。
Q3: 6FX5002-2CG00-1AG0 は、北米の設置に関する UL/CSA 要件に準拠していますか?
はい - ケーブル仕様の UL/CSA 指定は、UL (Underwriters Laboratories) および CSA (Canadian Standards Association) 規格への準拠を確認します。この準拠は、NEC および CSA の電気規定要件に基づいて北米の施設に設置される工作機械および産業オートメーション機器に必要です。 UL/CSA 準拠により、認定検査官による SINAMICS/SINUMERIK 機械設置の承認が簡素化されます。
Q4: 6FX5002-2CG00-1AG0 は連続ケーブル トラック (ドラッグ チェーン) 用途に使用できますか?
6FX5002-2CG00 MOTION-CONNECT 500 Basic Line ケーブルは、連続的なケーブル トラックの屈曲ではなく、静的またはゆっくりと移動する設置向けに設計されています。エンコーダ フィードバック ケーブルを使用してケーブル トラックを継続的に使用する必要があるアプリケーションの場合は、特定のケーブル トラック アプリケーションで必要なフレックス サイクル数に対応した MOTION-CONNECT 800 Dynamic Line 同等品を使用してください。
