| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX5002-2CF02-1AF0 |

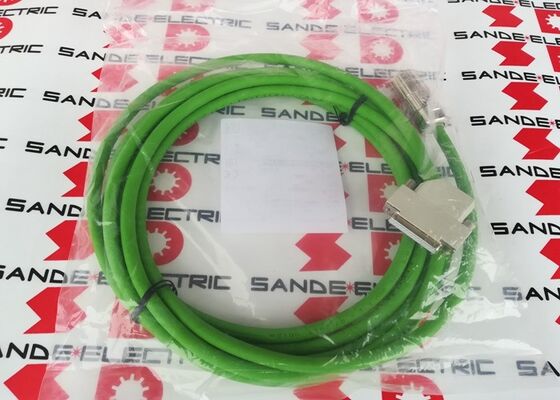

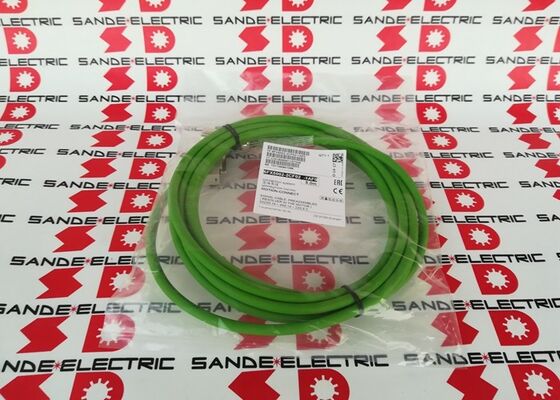

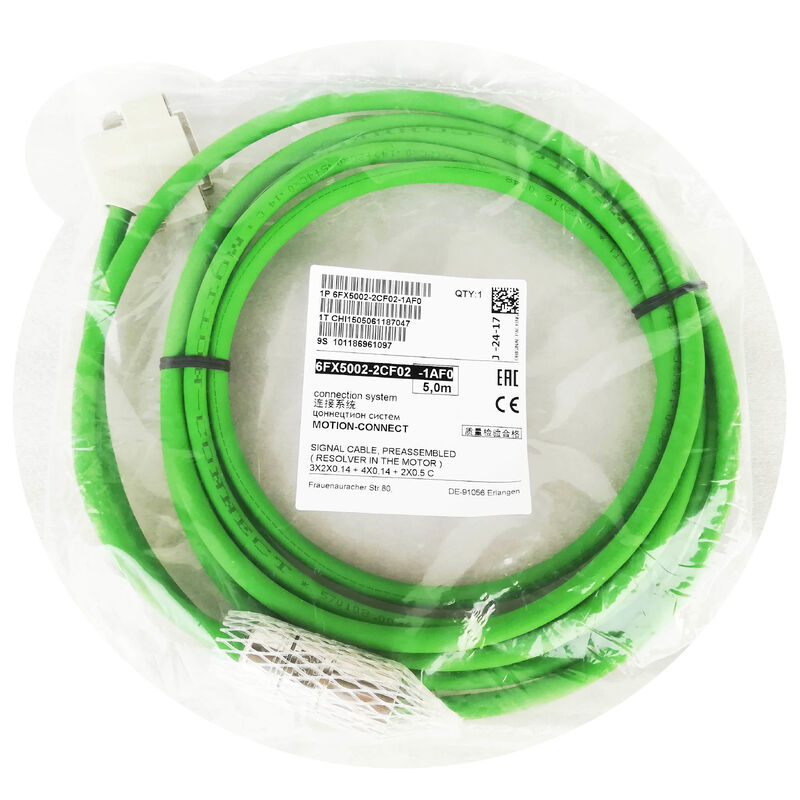

6FX5002-2CF02-1AF0 は、シーメンスの 6FX5002 MOTION-CONNECT シリーズの既製 (PREFAB) シールド信号ケーブルで、モーション コントロール ドライブ アプリケーション用の標準 (STD) シールド信号ケーブルとして分類されます。長さ 5m (接尾辞 1AF0) は、サーボドライブモジュールからモーターまでの中距離ケーブルをカバーします。
Siemens のケーブル注文システム内では、MC/HP - CABLES GMC という名称は、これが GMC (General Motion Control) 用のモーション コントロール / 高性能ケーブルの一部であることを示します。GMC (General Motion Control) は、SINAMICS S120、S110、および SIMOTICS サーボ モーターを備えた関連ドライブ システムにサービスを提供する製品ファミリーです。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 6FX5002-2CF02-1AF0 |
| タイプ | 信号ケーブル（加工済み） |
| 長さ | 5m |
| 工事 | プレハブ、シールド付き、標準 |
| ケーブルグループ | MC/HP — ケーブル GMC |
| 応用 | モーションコントロールドライブ |
| シリーズ | 6FX5002 モーションコネクト |
「PREFAB」は、6FX5002-2CF02-1AF0 が完全に組み立て済みで、両端にコネクタがすでに取り付けられた状態で到着することを確認します。
一貫した品質:工場で取り付けられたコネクタは、制御された条件下で組み立ておよびテストされます。これにより、誤った圧着、不適切なシールド終端、または誤った導体の配線により信号性能が低下する可能性があるフィールド コネクタ アセンブリのばらつきが排除されます。
即時インストール:機械でコネクタを組み立てるための工具は必要ありません。ケーブルはすぐに差し込める状態で届くため、機械の試運転時間とメンテナンスのダウンタイムが削減されます。
保証準拠のアセンブリ:保証構成における SINAMICS ドライブ システムの試運転では、通常、Siemens MOTION-CONNECT 組み立て済みケーブルの使用が指定されており、ドライブとモーターのケーブル インターフェースが Siemens の電磁両立性 (EMC) 仕様を確実に満たしていることが保証されます。
SINAMICS サーボドライブシステム:SIMOTICS サーボ モーターに接続する SINAMICS S120 および S110 ドライブ システム用のモーター エンコーダ フィードバック ケーブル配線。工作機械や産業オートメーションにおけるシーメンスのモーション コントロールの主要なドライブ プラットフォームです。
SINUMERIK CNC 工作機械:Siemens CNC および駆動システムを使用した CNC マシニング センター、ターニング センター、研削盤、多軸加工装置用の信号ケーブル。
工作機械のスピンドルおよび軸ドライブ:マシニング センターおよびターニング センターのメインスピンドル エンコーダ フィードバックと軸サーボ エンコーダ フィードバックの両方。
包装および加工機械:ウェブハンドリング、ラベル貼り付け、折り畳み、充填、シール機用の SINAMICS サーボドライブ システム。
社内物流およびマテリアルハンドリング:SINAMICS 制御のコンベヤ システム、仕分け装置、およびサーボ エンコーダ フィードバック ケーブルを必要とする自動保管システム。
印刷と紙の加工：サーボ制御された印刷機の軸ドライブ、紙ロールの処理、およびウェブ張力制御システム。
Q1: 6FX5002-2CF02 はどのタイプのエンコーダに接続できますか?
6FX5002-2 信号ケーブル範囲内の CF02 の指定は、モータ内レゾルバ (AH20) または SIMOTICS モータの同様のフィードバック システム用の特定のエンコーダ コネクタ タイプに対応します。 Siemens MOTION-CONNECT ケーブル構成ツールまたは SINAMICS S120 試運転マニュアルのケーブル選択表から正確なエンコーダ インターフェイスを確認してください。6FX5002-2CF02 の完全な仕様には、コネクタ ピンの割り当てと互換性のあるエンコーダ/モータ タイプが特定されています。
Q2: 6FX5002-2CF02-1AF0と6FX5002-2CF02-1AG0の関係は何ですか?
唯一の違いはケーブル長です - 1AF0 = 5m。 1AG0 = 7m。他の構造の詳細 (コネクタのタイプ、導体構成、シールド、外側のマントル) はすべて同一です。ドライブからモーターまでの実際のケーブル配線距離に基づいて正しい長さの接尾辞を選択し、適切な配線余裕を追加します。
Q3: 6FX5002-2CF02-1AF0 は SINAMICS S120 の保証設置での使用に適していますか?
Siemens MOTION-CONNECT ケーブルは、SINAMICS S120 ドライブとモーターの接続用に指定されたケーブル システムです。 6FX5002 MOTION-CONNECT 既成ケーブルを使用すると、SINAMICS S120 システムの認定設置での EMC 準拠が保証されます。これには、機械の CE マーキング要件を満たすために正しくシールドされ終端処理されたケーブルが必要です。特定のケーブルとドライブの組み合わせについては、SINAMICS S120 ハードウェア設置マニュアルを参照してください。
Q4: 6FX5002-2CF02-1AF0は5mが足りない場合延長できますか？
信号経路にケーブル長を追加して、既製の信号ケーブルを直接延長することはお勧めできません。追加のコネクタとケーブルジョイントが必要となり、インピーダンスが増加し、ノイズピックアップポイントが追加され、エンコーダ信号経路に位相シフトが生じる可能性があります。より長いケーブルが必要な場合は、次に利用可能な長さ (6FX5002-2CF02-1AG0 = 7m、またはそれより長いバージョン) を完全なケーブルとして注文し、5m ケーブル全体を置き換えます。
