| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX2002-5DA31-1AK0 |

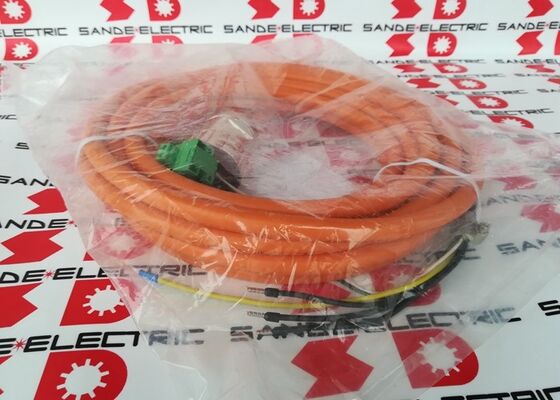

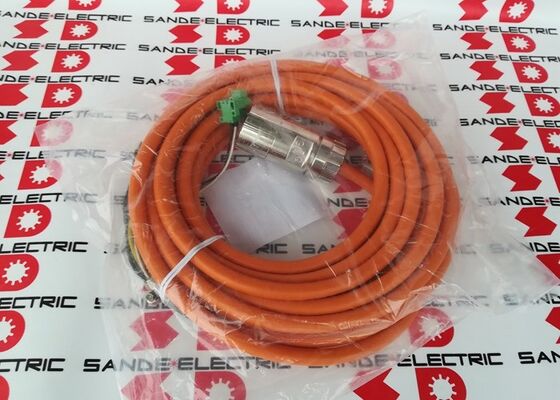

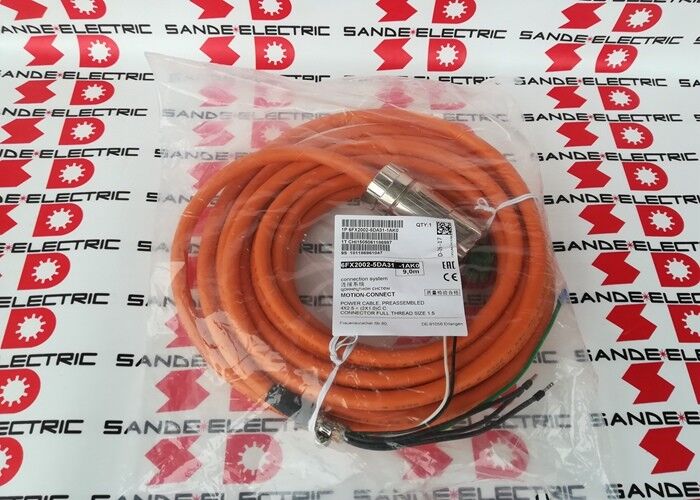

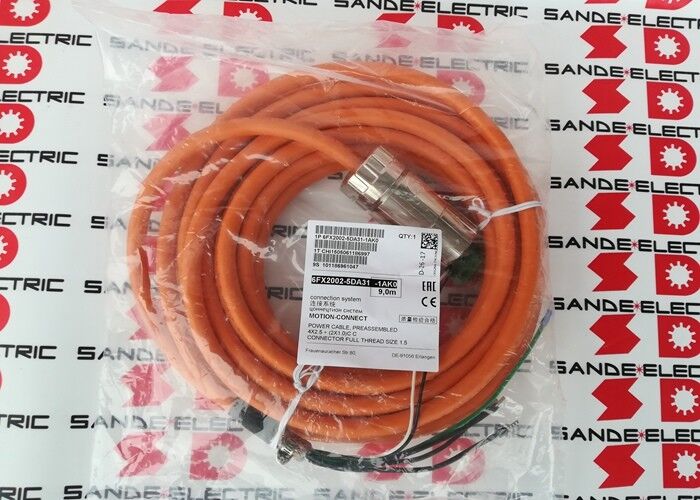

6FX2002-5DA31-1AK0 は、単一の外側シース内にサーボ モーターの電源導体と電磁モーター ブレーキの導体の両方を備えた、組み立て済みの組み合わせケーブルです。統合された電磁保持ブレーキを備えた SIMODRIVE 1FT6 サーボ モーターの場合、この 1 本のケーブルが、別の電源ケーブルとブレーキ ケーブルを必要とするケーブルの代わりになります。これにより、取り付けが簡素化され、ケーブル配線の複雑さが軽減され、モーター ジャンクション ボックス内のコネクタの数が最小限に抑えられます。
6FX2002 シリーズは、SIMODRIVE 611 サーボ ドライブおよび 1FT6 サーボ モーター プラットフォーム用に特別に設計された、前世代の Siemens MOTION-CONNECT 組み立て済みケーブルです。
| パラメータ | 価値 |
|---|---|
| 長さ | 12m |
| 電力導体 | 4×2.5mm² |
| ブレーキ導体 | 2×1.0mm² |
| コネクタのサイズ | 1.5 |
| シールド | 全体 |
| タイプ | トレーリング（ケーブルトラック対応） |
| シリーズ | モーションコネクト 6FX2002 |
| 応用 | シモドライブ 1FT6 |
モーター電源導体 (4×2.5mm²):三相導体と 1 つの保護アース - 三相サーボ モーター動作のための完全なモーター電源。
ブレーキ導体 (2×1.0mm²):モーターの電磁保持ブレーキ用の直流供給回路です。 1FT6 モーターの内部ブレーキは、DC 電圧が印加されると解放され、電源が切断されると自動的に再係合するため、追加の外部ブレーキ回路を必要とせずにフェールセーフ軸ロックを実現します。
両方のケーブル機能を組み合わせることで、電源ケーブルと並行して別個のブレーキ ケーブルを配線する必要がなくなり、別個のケーブル システムと比較してケーブル トレイの充填量が減り、コネクタ インターフェイスが簡素化され、取り付け時間が短縮されます。
SINUMERIK CNC 工作機械の軸:すべてのサーボ軸は、マシニング センター、ターニング センター、グラインダー、その他の CNC 工作機械の SIMODRIVE 611/1FT6 の組み合わせを使用して駆動します。
産業オートメーションの位置付け:SIMODRIVE 611 アンプと 1FT6 モーターを使用したサーボ位置決めシステム - ガントリー システム、リニアトランスファー マシン、精密位置決めテーブル。
ハンドリングとロボット工学:トレーリングケーブルタイプが軸の移動をサポートする SIMODRIVE ベースのハンドリング装置。
Q1: 6FX2002-5DA31 ケーブルではコネクタのサイズが重要なのはなぜですか?
コネクタ サイズ (この場合は 1.5) は、モータおよびドライブ コネクタの物理サイズと一致します。1FT6 モータの電流クラスが異なると、異なるコネクタ サイズ (1、1.5、2、3...) が使用されます。コネクタのサイズが正しくないと、電気仕様に関係なく、モーターの電源コネクタと機械的に接続できません。接続されている特定の 1FT6 モーターにコネクタ サイズ 1.5 が指定されていることを、モーターの銘板または技術文書で確認してください。
Q2: 6FX2002-5DA31-1AK0 は、ケーブル ベアだけでなく静的 (固定) ケーブル設置にも使用できますか?
はい - トレーリングタイプのケーブルは常に静的設置に適しています (ケーブルは静的用途の要件を超えています)。逆は当てはまりません。静止型ケーブルは、連続的に移動するケーブル トラックでは使用すべきではありません。静的インストールの場合、静的タイプとトレーリングタイプの両方が受け入れられます。ケーブルベアの場合は、トレーリングタイプのみが適切です。
Q3: ブレーキ導体 (2×1.0mm²) の電流定格は何ですか?
2×1.0mm² の導体はモーターの電磁保持ブレーキ コイルに電力を供給します。通常、ブレーキを解除するには 24V で 0.5 ～ 1.5A DC が必要です。 1.0mm²の断面積は、この低いブレーキ電流に適合します。ブレーキ回路は、モーター電源ではなく、別の 24V DC 電源を使用します。導体のサイズは、モーターの AC 電力消費ではなく、ブレーキの DC コイル負荷に適しています。
Q4: 6FX2002 シリーズは新しい 6FX5002 シリーズ ケーブルとどのような関係がありますか?
