| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE ROHS |

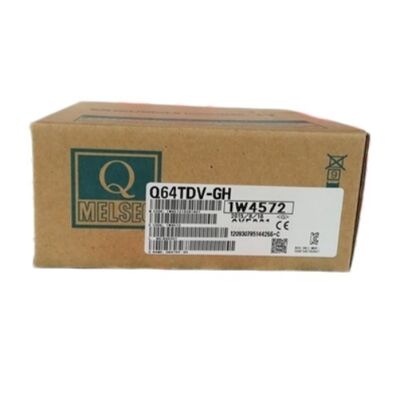

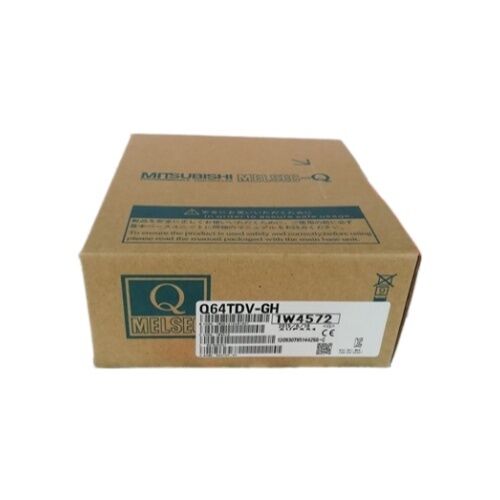

| モデル番号 | Q64TDV-GH |
Q64TDV-GHは同じ4チャネルスロットから2つの異なる測定ニーズに対応します.
熱対温度入力:8つの標準的な熱電偶タイプのうちのいずれかに直接接続する.B,R,S,K,T,E,J,またはN. モジュールは内部で冷接補償を処理するので,外部冷接回路は必要ありません.測定した温度は×10 (つまり25) でスケールされた16ビットサインされた二進数値になります.4°C = 254 デジタル語では). 使用可能な温度範囲は熱電池タイプに依存します.B型は最高温度をカバーし,T型とK型は最も一般的な産業用範囲をカバーします.
マイクロ電圧入力:2MΩ以上の入力インペダンスで−100から+100mVの範囲の信号を測定する.これは,熱対以外の信号タイプにモジュールを開く.低出力圧力変換器標準の ±10Vまたは 4 〜 20mA アナログ入力モジュールの範囲を下回るブリッジまたは精密低電圧センサー.
変換結果は,−25000から+25000までの16ビット署名バイナリ値で,細分解像度で全±100mV範囲を網羅する.
両モードは4チャネル間を並行して動作する. 1チャネルはK熱電偶を測定し,2チャネルは1スロット内の1つのモジュールから負荷セルマイクロ電圧信号を読み取ります.
| パラメータ | 価値 |
|---|---|
| チャンネル | 4 + 冷接点補償 |
| 熱電偶の種類 | B,R,S,K,T,E,J,N |
| マイクロ電圧範囲 | ±100mV |
| 入力抵抗 | ≥2 MΩ |
| 精度 (25±5°C) | ±0.2mV |
| 精度 (0°55°C) | ±0.8mV |
| 絶対最大入力 | ±5V |
| 温度出力 | 16ビット (−2700〜18200) |
| 出力電圧 | 16ビット (−25000から25000) |
| 熱対規格 | JIS C1602-1995 |
| 変換速度 | 40ms/チャンネル |
| 孤立 | チャンネルからチャンネルへ |
| I/O ポイント | 16 |
Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsQ64TDV-GHは,各チャネルを他のチャネルから電磁的に隔離します.
工業用温度測定装置では,異なる熱対が物理的に異なる金属構造に固定されていることが多いモーターハウジング 〜 それぞれが異なる地電位にある場合があるチャンネル隔離なしでは,これらの構造間の潜在的な差異は信号の共通モード干渉として表示されます.チャンネル対チャンネル隔離では,各チャネルの測定は電気的に独立しています熱電偶の接続点間の潜在的な差が隣接するチャネル読み上げを損なうわけではありません.
同じ原理は,多点負荷モニタリングにおけるストレンゲーズのマイクロ電圧測定に適用されます. 各ブリッジ回路は,機械構造上の異なる地面点を参照することができます.
オーブンゾーン温度制御Q64TDV-GHに接続された4つのK型熱対が,分離した加熱ゾーンを監視する.チャネル隔離は,温度測定誤差としてクロスゾーン・グラウンド・ループが表示されないようにします.処理中にセンサー接続が故障した場合のワイヤ断断断検出アラート.
多点ストレッチ/負荷モニタリング4つのプレスツーリングステーションに負荷セルを設置し,マイクロ電圧信号 (±100mV範囲) として測定する.チャネル隔離は,測定回路上の機械的な交差音が個々の負荷読み上げを損なうのを防ぐ.
混合熱対とマイクロ電圧:2つのチャネルで熱対入力 (プロセス温度) を読み取る; 2つのチャネルで低出力圧力トランスデューサー (±50mV出力) を読み取る.1つのモジュールは,追加のハードウェアなしで両方のセンサータイプを同時に処理します..
Q1:Q64TDV-GHとQ64TDの違いは何ですか?
どちらも4チャネルチャンネル隔離MELSEC-Q熱電偶入力モジュールで,同じ熱電偶タイプカバーです.Q64TDV-GHは,Q64TDDが持っていないマイクロ電圧入力機能 (チャンネル1回±100mV) を追加します.GHは,−25000から+25000の範囲で16ビット署名バイナリー出力でより正確なマイクロ電圧測定もサポートします.ストレンゲーマー) は,熱対とともに測定する必要があります.,またはマイクロ電圧入力だけが要求されている場合.
Q2:Q64TDV-GHで冷接点補償はどのように処理されますか?
モジュールは,モジュールの熱対接続端末の温度を継続的にモニタリングする内部冷接点補償チャネルを含む.すべての熱対測定計算は,自動的にこの補償を適用して正しい測定温度値を生成します.標準的な熱対配線でモジュールを使用する場合,外部冷接点参照または補償回路は必要ありません.冷接点補償は,熱対入力モードのチャンネルのみに適用されます.マイクロ電圧入力モードのチャンネルでは使用できません
Q3: 個々のチャネルが独立して熱対とマイクロ電圧入力モードを切り替えることができるか?
はい.各チャネルは,GX DeveloperやGX Works2のインテリジェント機能モジュールスイッチの設定を使用して,熱電偶またはマイクロ電圧入力の両方に独立して設定されています.スイッチの設定は,チャンネルごとに入力タイプを割り当てますマイクロ電圧入力に設定されたチャネルは,冷接補償や熱対線形化を行わない.それは,原始の±100mV信号を±25000のデジタル値として報告する.
Q4:入力電圧が±100mVを超えると Q64TDV-GHの出力値はどうなりますか?
モジュールの指定入力範囲は ±100mVで,絶対最大保護は ±5Vです. ±5V以内の信号はモジュールを損傷しません.しかし,デジタル出力範囲 (±25000) の上限または下限では,±100mV以上の測定が報告されます.±5Vを超える信号は,入力回路のハードウェア損傷を危険にさらします. 障害条件下でフィールド信号が±100mVを超えると,適切な信号条件付けまたは保護を使用します.
Q5: MELSEC-Q システムに Q64TDV-GH モジュールがいくつ設置できるのか?
Q64TDV-GHは,Q CPUのI/O割り当てで16のI/Oポイントを占有し,1つの特殊I/Oユニットとしてカウントされます.MELSEC-Qシステムは,同じタイプの最大10の特殊I/Oユニット (ユニット番号09) を許可します.1つのQシステムで最大10つのQ64TDV-GHモジュールが共存できるシステム構成の総電源予算に応じて,最大40個の隔離された熱対またはマイクロ電圧測定チャネルを提供します.
