| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE ROHS |
| モデル番号 | FX3U-48MR/ES-A |

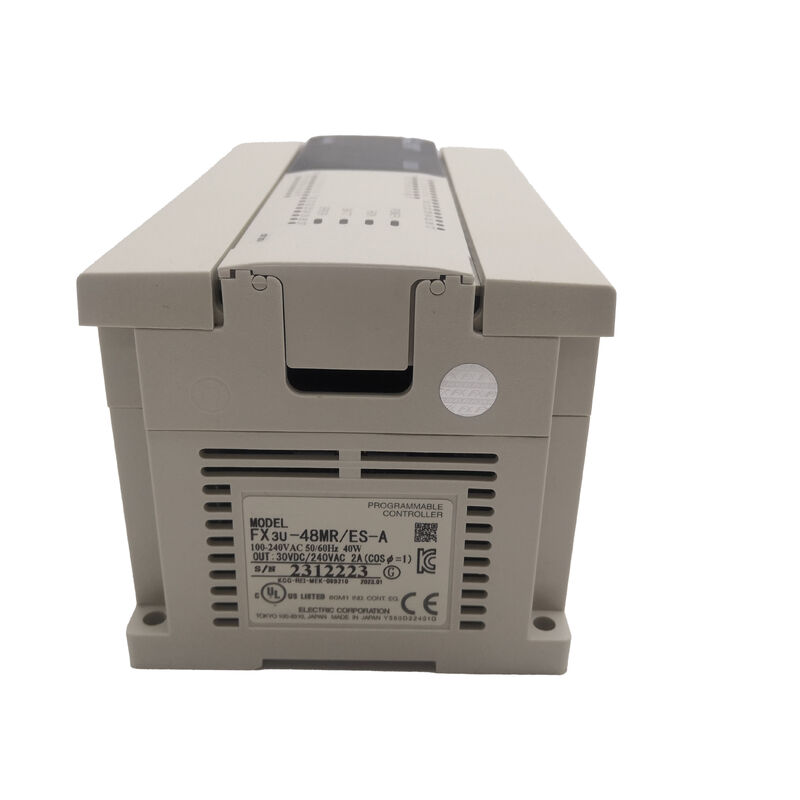

三菱 FX3U-48MR/ES-A は、信頼性の高い制御、柔軟な拡張性、安定したリレー出力性能を必要とする産業オートメーションシステム向けに設計された、コンパクトながらも高機能なPLC本体です。実績のある MELSEC-F FX3Uシリーズの一部として、このコントローラは、信頼性と実用的な統合が重要な、機械制御、包装機器、コンベア、組立システム、および幅広い工場自動化アプリケーションに適しています。処理速度、オンボードI/O、システム拡張性の強力なバランスを必要とするユーザーのために構築されたこのモデルは、コンパクトな筐体に 24 デジタル入力と 24 リレー出力を組み合わせ、拡張モジュールやリモートI/O構成によるシステム全体の成長をサポートします。新規設置と既存の三菱オートメーション環境での交換プロジェクトの両方に適した選択肢です。技術データ仕様詳細
製品名三菱 PLC本体部品番号
| シリーズ | MELSEC-Fシリーズ |
|---|---|
| タイプ | FX3U コンパクトPLC |
| 電源 | 100～240 V AC |
| 許容電圧範囲 | 85～264 V AC |
| 周波数 | 50/60 Hz |
| 内蔵デジタル入力 | 24 |
| 入力タイプ | |
| 内蔵デジタル出力 | |
| 出力タイプ | 各出力点あたり最大 2 A |
| 出力負荷電圧 | 30 V DC以下 / 240 V AC以下 |
| 出力電流 | 各出力点あたり最大 2 A |
| プログラムメモリ | 64K ステップ |
| プログラムメモリユニット | RAM |
| 拡張性 | あり |
| ローカルI/Oポイント | 256 |
| ローカル + リモートI/Oポイント | 384 |
| 基本命令実行速度 | 0.065 μs |
| MOV命令実行速度 | 0.642 μs |
| 消費電力 | 40 W |
| 通信ポート | RS-422 |
| USB | オプション |
| 保護等級 | IP10 |
| 周囲温度 | 0～55℃ |
| 寸法 (幅 × 高さ × 奥行) | 182 × 90 × 86 mm |
| 重量 | 約 0.85 kg |
| 性能とアプリケーション | FX3U-48MR/ES-A は、基本的なスイッチングロジック以上のものを必要とするユーザー向けに設計されています。64K ステップのプログラムメモリ、高速な命令実行、スケーラブルなI/Oアーキテクチャにより、応答性の高い制御とシステム拡張のためのスペースを必要とするアプリケーションに適しています。実質的には、単純な機械シーケンスだけでなく、タイマー、カウンター、通信、分散制御レイアウトを含む、より高度な自動化タスクもサポートできます。 |
| そのリレー出力設計は、混合負荷タイプが関わるアプリケーションや、機械制御回路でリレー切り替えの汎用性を好むユーザーにとって特に役立ちます。同時に、内蔵の 24 V DC シンク/ソース入力は、産業用パネルで使用される一般的なセンサー配線構成に柔軟性を提供します。 | このモデルは一般的に以下に使用されます: |
| 包装機械 | マテリアルハンドリングシステム |
組立および検査ステーション汎用工場自動化制御盤三菱PLCシステムのレトロフィットおよび交換プロジェクト
コンパクトなフットプリントは、キャビネットスペースが限られている場合にも役立ち、FX3Uプラットフォームの拡張性は、設計プロセスの早い段階でコア制御アーキテクチャを変更することなく、機械を容易にスケールアップすることを可能にします。主な特徴産業オートメーション向けのコンパクトな三菱 FX3U PLC本体Q4: このPLCは拡張可能ですか？柔軟な設置環境に対応する100～240 V AC電源
幅広いセンサー互換性を持つ24 V DCシンク/ソース入力
複雑な制御ロジックのための64Kステッププログラムメモリ
ローカルおよびリモート構成で最大384 I/Oポイントをサポートする拡張可能なアーキテクチャ
0.065 μsの基本命令実行速度による高速処理
内蔵RS-422通信およびオプションのUSB接続
制御盤への統合、交換、機械アップグレードに適しています
FX3U-48MR/ES-A を選ぶ理由
多くの購入者にとって、このPLCの価値はそのバランスにあります。エントリーレベルのコンパクトコントローラよりも多くの機能を提供しながら、日常の産業用途にも十分シンプルです。オンボードI/O数は実用的で、リレー出力は汎用性が高く、プラットフォームは将来の機械変更を完全な再設計を強制することなくサポートするのに十分拡張可能です。
よくある質問Q1: 三菱 FX3U-48MR/ES-A はどのような種類のPLCですか？A:
FX3U-48MR/ES-A は、三菱電機の MELSEC-F FX3UシリーズのコンパクトPLC本体です。産業オートメーションアプリケーション向けに設計されており、24デジタル入力と24リレー出力を組み合わせ、合計48のオンボードI/Oポイントを備えています。これにより、信頼性の高い信号処理と柔軟な負荷切り替えが必要な幅広い機械制御および工場自動化タスクに適しています。
A: FX3U-48MR/ES-A はリレー出力を採用しています。24の統合リレー出力ポイントを提供し、出力負荷定格は最大30 V DCまたは240 V AC、各出力ポイントあたり最大2 Aです。リレー出力モデルは、ユーザーがより広範な負荷互換性を必要とする場合や、機械制御アプリケーションで機械的な切り替えを好む場合に選択されることがよくあります。
Q4: このPLCは拡張可能ですか？A:
はい。FX3U-48MR/ES-A は拡張可能なPLCです。公式製品情報によると、システム構成に応じて、最大256のローカルI/Oポイントと、最大384のローカルおよびリモートI/Oポイントをサポートしています。これにより、機械が内蔵の48 I/Oポイントを超えて成長した場合に、ユーザーは実用的なアップグレードパスを得ることができます。Q5: FX3U-48MR/ES-A は交換およびレトロフィットプロジェクトに適していますか？
A: はい、特に三菱FXシリーズPLCを中心に構築されたシステムでは、交換、レトロフィット、制御盤のアップグレードプロジェクトに強力な選択肢となることがよくあります。コンパクトなサイズ、リレー出力、AC電源入力、拡張可能なアーキテクチャ、および確立されたFX3Uプラットフォームの機能を組み合わせることで、完全に異なるコントローラファミリーに移行することなく、機械制御を復元または改善するための実用的なソリューションとなります。購入者は、設置前にI/O要件、配線方法、およびシステム互換性を確認する必要があります。メタディスクリプション
三菱 FX3U-48MR/ES-A PLC本体を購入する。48 I/O、24V DC入力、24リレー出力、100～240V AC電源、64Kステップメモリ、拡張可能なMELSEC-F FX3U性能を備え、産業オートメーションに対応。
