| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE ROHS |

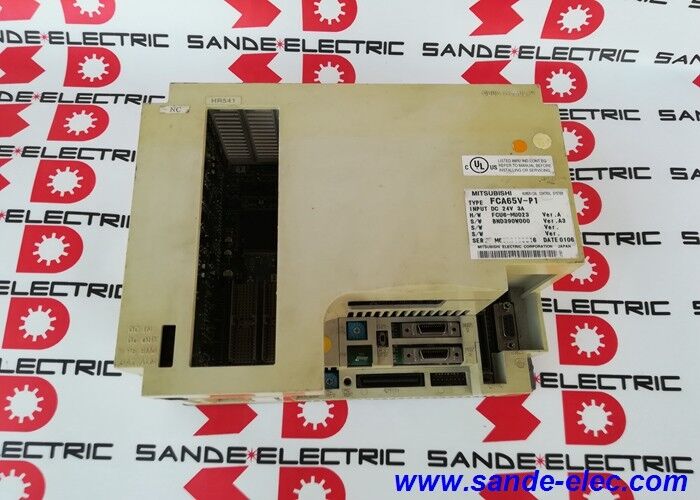

| モデル番号 | FCA65VP1 |
MELDAS 65V (M65V) は、三菱電機の MELDAS 60 シリーズ CNC コントローラ ファミリの一部であり、この世代には M64、M64A、M65、および M66 も含まれていました。 MELDAS 60 シリーズは、マザック (MAZATROL 構成で MELDAS 制御が登場)、DMG 森、シチズンなどを含む幅広い工作機械メーカーのマシニング センターや旋盤で使用されています。
各 MELDAS CNC ユニット内では、システム ホスト ボードが中央処理アセンブリです。 NC プログラムの実行を管理し、光通信ネットワークを通じてサーボとスピンドル軸制御を調整し、補助ボードや I/O ユニットへの内部バスを処理し、ディスプレイ接続を通じてオペレータ インターフェイスを維持します。システム ホスト ボードに障害が発生すると、通常、NC ユニットに完全な障害が発生します。他のすべてがホスト ボードに依存しているため、他のコンポーネントの健全性に関係なくマシンが停止し、再起動されません。
部品番号の「65V」指定は、特に MELDAS 65V CNC バリアントのホストとしてボードを識別します。 M65V と M65 は関連していますが、別個の CNC システムです。65V には、標準の M65 に対するサーボ通信アーキテクチャの強化が組み込まれています。 FCA65V-P1 は 65V バージョンに適合します。ホストボードを別の MELDAS バリアント (M65、M64、M66) に置き換えると、機能的に互換性がなくなります。
| パラメータ | 価値 |
|---|---|
| 製品タイプ | CNCシステムホストボード |
| 互換性がある | メルダス65V(M65V) |
| 関数 | メインホスト処理装置 |
| 状態 | レガシー CNC スペア |
MELDAS 65V CNC システムは、相互接続された複数のボードとユニットで構成されます。
システムホストに障害が発生すると、プログラムの実行とボード間の調整がこのボードから行われるため、システム全体が停止します。交換には、正確に MELDAS 65V に適合する部品が必要です。この部品は、システム固有のパラメータを保存し、確立された MELDAS 65V プロトコルを使用して他のボードと通信します。
MELDAS M65V 制御を備えたマシニング センター:MELDAS M65V NC ユニットを使用した多軸マシニング センターでシステムのホスト障害が発生しました。 NC ユニットの電源はオンになりますが、起動に失敗するか、ホスト アラームが生成されます。 FCA65V-P1 を交換し、(バックアップ メディアまたはマシンのバックアップ ドキュメントから) NC パラメータを再ロードすると、マシンはサービスに戻ります。
MELDAS M65V スピンドルと軸制御を備えた旋盤:上記と同様に、ホスト ボードの障害により NC が停止します。システムホストを交換し、パラメータを復元し、サーボを再初期化すると、動作が回復します。
MELDAS M65V フリートの計画予備在庫:MELDAS M65V 制御を実行する複数のマシンがある生産環境では、FCA65V-P1 を重要なスペアとして維持します。ホスト ボードの障害は生産を停止するイベントであり、交換品を手元に用意しておくと、調達までの待ち時間がなくなります。
Q1:FCA65V-P1はMELDAS M65(Vなし)と互換性がありますか?
いいえ。M65 と M65V は、異なるホスト ボード アーキテクチャを備えた別個の CNC システムです。 FCA65V-P1 は M65V に固有です。V の指定は、標準の M65 とは異なるサーボ通信設計を示しています。 M65 ホスト ボードを M65V システムで置き換えても (またはその逆でも)、システムは機能しません。
Q2: FCA65V-P1 を交換する前に保存する必要があるパラメータは何ですか?
交換する前に、NC ユニットに保存されているすべての NC パラメータ、機械パラメータ、サーボ パラメータ、および加工プログラムをバックアップする必要があります。通常は、機械で利用可能なものと機能に応じて、メモリ カセット、RS-232C シリアル バックアップ、またはその他の外部ストレージにバックアップします。交換用のホストボードは通常、初期化されていません。システムを動作させる前に、すべてのパラメータを復元する必要があります。これはホスト ボード交換の最も重要な手順です。パラメータのバックアップがないマシンは、マシン ビルダーの元の仕様がなければ試運転できません。
Q3: FCA65V-P1は特別な取り扱いが必要ですか?
はい — MELDAS システムのホスト ボードは静電気に敏感なデバイス (ESD) です。輸送中や保管中は、接地されたリスト ストラップ、ESD マット、静電気防止用のパッケージなど、適切な ESD 予防措置を講じて取り扱ってください。基板のコネクタピンやコンポーネントに直接触れないでください。取り付ける直前まで、ボードを ESD バッグに入れておいてください。
Q4: MELDAS M65V のどのアラームがホスト ボードの障害を示していますか?
CPU またはホストの障害を示す MELDAS システム レベルのアラーム（「システム アラーム」、「NC CPU エラー」、または通常の NC 初期化を妨げるアラームなど）は、通常、ホスト ボードまたはそれに関連するメモリを指します。 NC が準備完了状態に達する前に発生するアラーム、特にサーボの初期化を妨げたり、基本的なシステム エラー コードを表示したりするアラームは、ホスト ボードの障害と一致します。設置されているマシン構成に関連する特定のアラーム コードについては、MELDAS 65V アラーム マニュアルを参照してください。
Q5: 交換用 FCA65V-P1 を試運転するには、どのようなプログラミングまたはテスト機器が必要ですか?
MELDAS システムは、インストール後、NC 装置の内部復元機能 (メモリカセットまたはバックアップメディアからのロード) または MELDASMAGIC または同等のソフトウェアを搭載した外部 PC を RS-232C 経由で使用してパラメータを復元する必要があります。工作機械メーカーのサービス マニュアルには、ホスト ボード交換後に従う必要がある試運転シーケンス (パラメータの順序、サーボ パラメータの設定、絶対位置の初期化) が文書化されています。
