| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE RoHS |

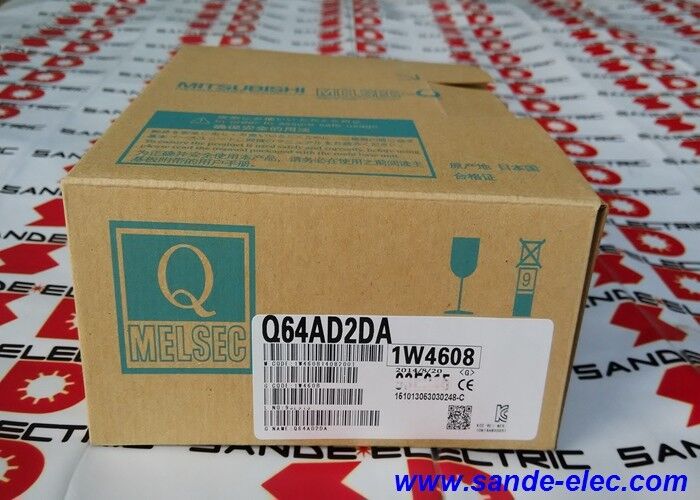

| モデル番号 | Q64AD2DA |
ほとんどの Q シリーズ アナログ モジュールは、純粋な入力または純粋な出力のいずれかです。 Q64AD2DA は、両方の機能を 1 つのスロットに組み合わせており、4 つの A/D 入力チャネルと 2 つの D/A 出力チャネルが同じモジュール内に共存します。同じマシンセクションで両方のタイプのアナログ信号を必要とするアプリケーションの場合、Q64AD および Q62DAN モジュールを別々に取り付ける場合と比較して、スロット数が半分になり、配線が簡素化されます。
この分割は一般的な制御ループ構成に実用的です。2 つの入力チャネルはプロセス変数信号 (圧力、温度、流量) を読み取り、3 番目のチャネルはドライブのアナログ速度フィードバックを監視し、4 番目のチャネルは位置トランスデューサを処理します。一方、2 つの出力チャネルは制御バルブと可変速ドライブの設定値を同時に駆動します。 6 つのチャネルはすべて 500µs で動作するため、アナログ変換が別のチャネルの後に待機することはありません。
| パラメータ | 価値 |
|---|---|
| アナログ入力 | 4チャンネル |
| アナログ出力 | 2チャンネル |
| 入力範囲 | DC±10V、DC0～20mA |
| 出力範囲 | DC±10V、DC0～20mA |
| 入力解像度 | 0～4000 / ±4000 / 0～12000 / 0～16000 / ±16000 |
| 出力解像度 | 0～4000 / ±4000 / 0～12000 / ±16000 |
| 変換速度 | チャンネルあたり500μs |
| 入力インピーダンス (V) | 1MΩ |
| 入力インピーダンス (I) | 250Ω |
| I/Oポイント | 16 |
| 端子台 | 18点 |
| ロギング | 内蔵 |
| 寸法 | 98×27.4×112mm |
| 重さ | 0.23kg |
Q64AD2DA は単一の解像度設定にロックされません。各入力チャンネルは、次の 5 つのデジタル出力範囲から個別に選択します。
0～4000:0～20mAまたは0～10Vのスパンを4000カウントでカバーします。各カウントはフルスケールの 0.25% を表します。
±4000:±10V信号のバイポーラ範囲。電圧範囲の中心は 0 にマップされます。極端な場合は±4000まで。
0～12000:カウント範囲を拡張しました。同じ物理信号スパン全体でより細かい分解能ステップを提供します。これは、プログラムが追加のスケーリングを行わずに工学計算で raw カウントを直接使用する場合に役立ちます。
0～16000 / ±16000：最大解像度モード。全入力範囲を 16,000 ステップ (またはバイポーラ範囲では 32,000 ステップ) に分割し、高精度測定のための量子化誤差を最小限に抑えます。
出力チャンネルは 0 ～ 4000、±4000、0 ～ 12000、または ±16000 から選択します。同じロジックが適用されます。解像度の設定は、GX DeveloperまたはGX Works2のインテリジェント機能ユニットパラメータで行います。
閉ループプロセス制御:2 つの入力チャンネルは圧力および温度トランスミッターを読み取ります (4 ～ 20mA)。 1 つの出力チャンネルは制御バルブ (0 ～ 10V) を駆動します。 Q64AD2DA は、個別の入出力モジュールを使用せずに、測定から制御までの完全な信号チェーンを処理します。
マルチセンサーマシンモニタリング:1 つのモジュールで 4 つのプロセス変数入力 (力、変位、圧力、温度)。ロギングでは、品質および診断記録のためにマシンサイクル中の波形データをキャプチャします。
フィードバックによる速度調整:出力チャネルはサーボアンプに±10Vのアナログ速度基準を提供します。入力チャネルは、閉ループ検証のためにドライブのアナログ出力から実際の速度信号を読み取ります。
Q1: Q64AD2DAはQシリーズとQnUシリーズの両方で使用できますか?
はい。 Q64AD2DAは、MELSEC-Qシリーズ基本ベースユニット、QnUシリーズCPUとそのベースユニットに対応しています。両CPUファミリは同じインテリジェント機能ユニットインタフェースをサポートしており、Q64AD2DAはどちらのシステムのI/Oマップでも16点のI/Oを占有します。
Q2: 入力チャンネルと出力チャンネルは電圧または電流に対して独立して設定できますか?
はい。各チャンネルは、ハードウェアの配線とソフトウェアのパラメータ設定を通じて、信号タイプ (電圧または電流) を個別に選択します。入力チャンネル 1 は 0 ～ 20mA の電流に設定でき、入力チャンネル 2 は ±10V の電圧で動作し、2 つの出力チャンネルも同様にタイプを混合できます。
Q3: CPU プログラムではロギング機能にどのようにアクセスしますか?
CPUはFROM命令によりQ64AD2DAのバッファメモリ(BFM)からロギングバッファを読み出します。ロギング データ、サンプリング間隔、およびログ ステータス用の特定の BFM アドレスは、Q64AD2DA ユーザー マニュアルのバッファ メモリ リストで定義されています。 GX Works2 は、オンライン診断セッション中にログに記録された波形を直接表示するためのグラフィカル モニター画面も提供します。
Q4：Q64AD2DAとQ68AD2DAの違いは何ですか？
Q64AD (「64」部分) には、複合バージョン (Q64AD2DA) で 4 つの入力チャンネルと 2 つの出力チャンネルがあります。 Q68ADには8つの入力チャンネルがあります。組み合わせたバリアント (8 入力 + 2 出力) の場合は、Q68AD2DA が指定されます。入力チャンネルが 4 チャンネルあれば十分な場合は Q64AD2DA を選択してください。 8 チャンネル入力要件の場合は、Q68AD2DA を選択してください。
Q5: 入力と出力の両方が同時にアクティブになった場合、変換速度は変化しますか?
各チャンネルは独立して 500µs で変換します。すべてのアクティブな入力チャンネルはそれぞれの 500μs レートで変換され、両方の出力チャンネルもチャンネルごとに 500μs で更新されます。モジュール内の 6 つのチャネルすべての合計変換サイクルは 1 回の順次スキャンではなく、各チャネルの変換ハードウェアが並行して実行されます。 500µs という数値は、有効なチャネルの数に関係なく、チャネルごとに適用されます。
