| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE RoHS |
| モデル番号 | MR-J3ENCBL5M-A1-H |

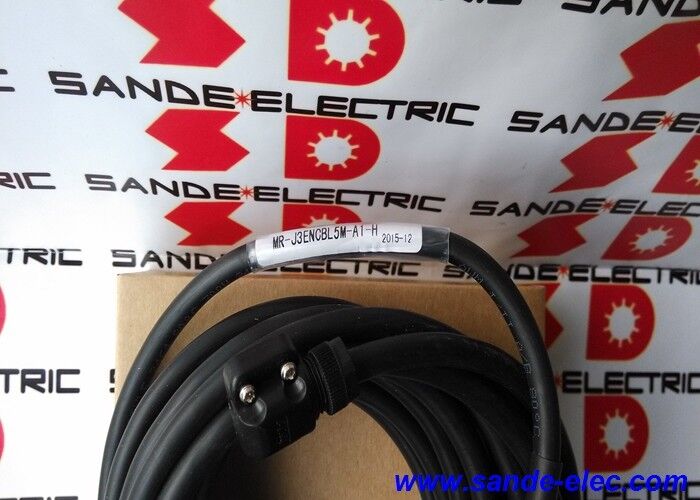

MR-J3ENCBL5M-A1-Hは,A1型コネクタサーボモーターを使用するMR-J3伺服システム用の三?? 電力の5メートルのハイフレックスエンコーダーフィードバックケーブルである. This cable forms the encoder signal path between the servo motor's encoder assembly and the MR-J3 servo amplifier's CN2 encoder input — carrying the position feedback data that enables closed-loop velocity and position control.
The A1 connector designation identifies the motor-side interface for specific SIMOTICS/HG/HK-series motor models with A1 encoder connectors — different from the A2 connector variant (MR-J3ENCBL5M-A2-H) that serves a different motor connector format両方とも,高度に柔軟なH型構造と5mの長さを共有しており,コネクタタイプだけが特徴です.
| パラメータ | 価値 |
|---|---|
| 長さ | 5m |
| コネクタ (モーター端) | A1型,ロック可能な円形金属 |
| フレックス型 | 柔軟性があり,折りたたみ寿命が長い |
| シールド | 二重フィルム + 毛糸 |
| 温度範囲 | 20°Cから80°C |
| ジャケット | オイル耐性PVC/TPU |
| システム | MR-J3 |
| 準拠性 | RoHS |
MR-J3ENCBL5M-A1-Hは,低仕様のエンコーダーケーブルに含まれる単層シールドではなく,単層シールドと整形シートの組み合わせによる2層シールドを使用している.
フィルム層:各導体ペアまたはケーブル束の周りにしっかりと巻かれた金属化フィルムで,高周波の干渉を抑制し,覆盖面積が100%に近づく.フィルムシールドは,隣接するIGBTスイッチとPWM波形からの高周波放射干渉に対して特に効果的です.
毛糸層:ファイルの上にある外部の織布線の帯状 接続器のシールド端の機械的強度,磨損に対する物理的保護,低周波EMCの追加カバーを提供する.ロープはまた,低抵抗の地面接続を供給し,シールドを有効にする.
なぜ二重層が重要なのかMR-J3伺服増幅器は,PWM周波数で IGBT出力を操作し,通常は2~10kHzで,ハーモニックはMHz範囲に延ばされる. The motor power cable generates radiated interference across this frequency range — encoder signal cables routed near motor power cables without adequate shielding can receive enough interference to cause position counting errors通信障害やサーボアラームコード. 双面のホイール+ブレード構造は,すべての関連周波数でこの干渉を拒絶します.
MR-J3 CNC 機械ツールの伺服軸:A1コネクタフォーマットを使用する供給軸のサーボモーター 機械加工センター,ターニングセンター,MR-J3増幅機とA1コネクタモーターモデルを持つ磨き機.
MR-J3 産業自動化位置設定A1型MR-J3エンコーダーケーブルを使用した自動組立,材料処理,精密位置付け機器のサーボ軸.
ハイフレックスケーブル線路装置:H型高柔軟な構造が連続的な曲がりサイクルに耐えられるケーブル・トラック・ルーティング軸駆動装置
交換と保守:ケーブルが損傷または磨損した後に設置されたMR-J3マシンのためのエンコーダーケーブルの交換 A1-H 5m変種は,A1型モーター装置の標準ケーブルトラック走行距離のほとんどをカバーします.
Q1:MR-J3ENCBL5M-A1-HとMR-J3ENCBL5M-A2-Hの違いは何ですか?
両者は同じ構造の5mハイフレックスMR-J3エンコーダーケーブル (H型,ダブルシールド,油性ジャケット,20°Cから80°C).A1とA2の指定は,異なるモーターサイド接続形式を識別する特定のモーターモデルのエンコーダーコネクタフォーマットによって,どのケーブル変種が必要かを決定します. MELSERVO MR-J3 伺服増幅器接続ガイドから確認してください.
Q2:A1コネクタでダブル・フォイル+ブレイド・シールドを終了させる方法は?
ケーブルシールドはA1コネクタの金属体で終了します.コネクタの内部構造により,ケーブルシールドと金属コネクタハウジングの間に360°の接続ができます.A1コネクタがモーターのエンコーダーソケットに接続されているとき増幅器の CN2端で, 電気回路を移動し,シールドは,CN2コネクタハウジングを通ってアンプのシャーシの地面に終わります..
Q3:MR-J3ENCBL5M-A1-Hのオイル耐性ジャケットは,切断液の直接浸透に耐えられるか?
オイル耐性とは,切削油,霧,噴霧との偶然接触による劣化に抵抗するということです.これらの暴露により材料が膨らんだり,裂けたり,脆くなったりしません.冷却液の貯蔵庫に直接浸透したり,継続的な洪水状態で設計意図を超えることがあります.継続的な冷却液の流れに直接曝されているケーブルセクションでは,追加の管の保護または浸水サービスに特化したケーブルが適切である可能性があります.
Q4: MR-J3ENCBLケーブルにA1エンコーダーコネクタを使用しているMELSERVOモーターシリーズは?
A1コネクタ形式は,HGシリーズおよび関連型機種に該当する特定のモーターモデルに適用されます. Mitsubishi MELSERVO MR-J3 伺服増幅器の使用説明書に記載されているケーブル選択表から確認します.各モーターモデル番号を正しいENCBLケーブルタイプ (A1またはA2) にマッピングするモーター名札や三?? のモーター部品番号のドキュメントもエンコーダーコネクタのフォーマットを識別します.
