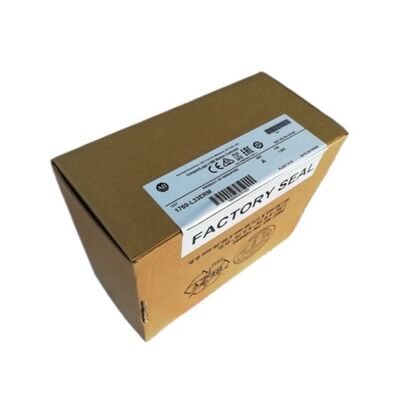

| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE ROHS |
| モデル番号 | 1769-L33ERM |
CompactLogix 5370 L3シリーズは複数のモデルをカバーしており,1769-L33ERMは本製品セットの他の部分で説明されている1769-L30ERMよりも次のレベルを占めています.この2つのモデルの間の容量差は増量ではなく,ほぼすべての機能仕様の倍増を表します.:
| 仕様 | 1769-L30ERM | 1769-L33ERM |
|---|---|---|
| 記憶力 | 1 MB | 2 MB |
| CIP 運動軸 | 4 | 8 |
| EtherNet/IP ノード | 16 | 32 |
| ローカル I/O モジュール | 8 | 16 |
L30ERMの容量の限界に設計された機械では, 4 つのサーボ軸以上, 16 以上のネットワークデバイスを必要とする機械1MB以上のプログラムとデータメモリが提供されている後でアップグレードしない
8軸のCIPモーションは,どのマシンアーキテクチャが可能かを定義します. 8軸は,3つの線形と1つの回転軸を持つ調整されたカルテジアンゲントリを可能にします.2つのロボットで3軸と2つの専用ツール軸を備えたピック・アンド・プレイスセル,または同期カムプロファイルで動作する複数のサーボ駆動の形状と切断ステーションを持つ包装機械.CIP Motion は,マシン I/O と HMI と同じ EtherNet/IP ネットワーク上で実行されます.専用ケーブルインフラはありません
| パラメータ | 価値 |
|---|---|
| 記憶力 | 2 MB |
| イーサネットポート | 2 × イーサネット/IP |
| DLR | そうだ |
| EtherNet/IP ノード | 32 |
| ローカル I/O | 16 モジュール |
| CIPの提言 | 8軸 + 動力学 |
| 幅 | 100mm |
| パワー | 7.5W 最大 |
| 孤立 | 30V連続 |
| ステータス | 活動 的 な 成熟 者 |
両端口は,デバイスレベルリング (DLR) ネットワークトポロジーを可能にする統合された2端口スイッチを形成する.DLRリングでは,各EtherNet/IPデバイスは,閉ループで次のデバイスに接続する. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.
32ノードのEtherNet/IP容量は,完全な生産マシンにスペースを提供します: 8 Kinetixサーボドライブ (軸ごとに1台), 4 ET 200SPリモート I/O ステーション,2つのビジョンシステム,1つのロボットコントローラ,1 体重計1つのバーコードスキャナーと1つのHMIパネルは全てコントローラーのノード予算内です
複数のロボットによる協調による自動組み立て:1つのCompactLogixプロジェクトで2つの4軸SCARAロボット.各ロボットの4つの動力軸は協調されたグループとして動作する.L33ERMは2つのグループを処理する.合計8軸,さらに1つのコントローラからすべてのI/OおよびHMI.
6つのサーボステーションを持つ包装機械:フィルム解巻,登録制御,形成,切断,投射,および廃棄物処理 それぞれセルボ制御ステーション.2つの軸が残っています.
分散型I/Oによる材料処理:32つのEtherNet/IPノードは,40mの生産ライン,コンベヤードライブ,バーコードスキャナーを介してリモートI/Oステーションにサービスを提供している.DLRリングトポロジーは,1つのケーブル障害がラインを停止しないことを保証する.
Q1: L33ERM と L30ERM の主な実用的な違いは何ですか?
L33ERMは2MBのメモリ (1MB対),8つのCIPモーション軸 (vs 4),32つのEtherNet/IPノード (vs 16),および16のローカルI/Oスロット (vs 8) を提供している.両者は動力運動グループとDLRトポロジーをサポートしている.4軸と16ノードが十分であれば,L30ERMを選択します.; 機械アーキテクチャがより多くの軸,より多くのネットワークデバイス,またはより多くのプログラムメモリを必要とする場合,L33ERMを選択します.
Q2: 1769-L33ERMをプログラムするために使用されているソフトウェアは何ですか?
Studio 5000 Logix Designerは,CompactLogixファミリーの標準開発環境である. CIP モーション軸構成,動力グループ定義,同じスタジオ 5000 プロジェクトで処理されます接続はEtherNet/IPポートまたはUSBポートを介して直接プログラミング端末にアクセスします.
Q3: 1つのL33ERMに接続できるKinetixサーボドライブはいくつですか?
最大8基のKinetix伺服ドライブがCIP Motion軸として設定できます.Kinetix 300, 350, 5100, 5300, 5500,および 5700シリーズのドライブは,EtherNet/IPインターフェースと互換性があります.各ドライブは,コントローラの32ノード予算から1つのEtherNet/IP接続を消費する.
Q4:L33ERMは現在生産中ですか?
はい Active Mature 状態は,製品が積極的に利用可能でサポートされていることを示します. CompactLogix 5380は,新しいデザインのための次世代の後継機です.交換を必要とする既存のL33ERM装置既存のプロジェクトを再設計せずに保存する最も信頼性の高い方法です.
Q5: 1769-L33ERMの原産物は?
新品の販売ネットワークを通じて,そしてコンパクトロジックス・アフターマーケットを通じて 産業自動化用部品のディーラーや テストされた余剰サプライヤーを通じて 交換ユニット.1769-L33ERM カタログ番号を確認します (特に -L33, -L30または -L32ではなく) を注文する前に,正しい軸数とメモリクラスを確認します.
