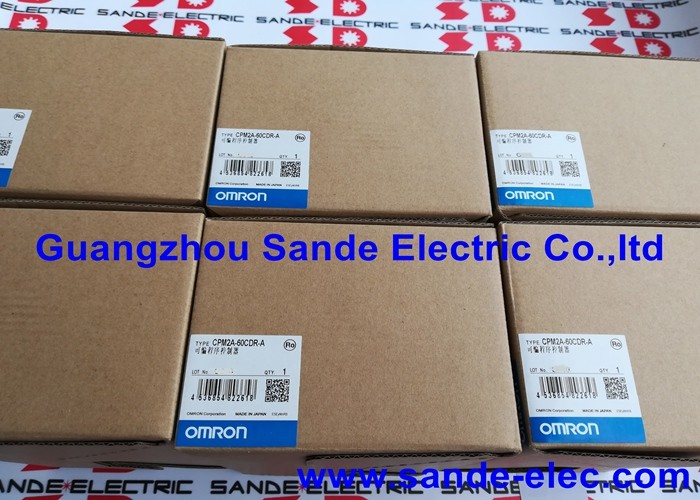

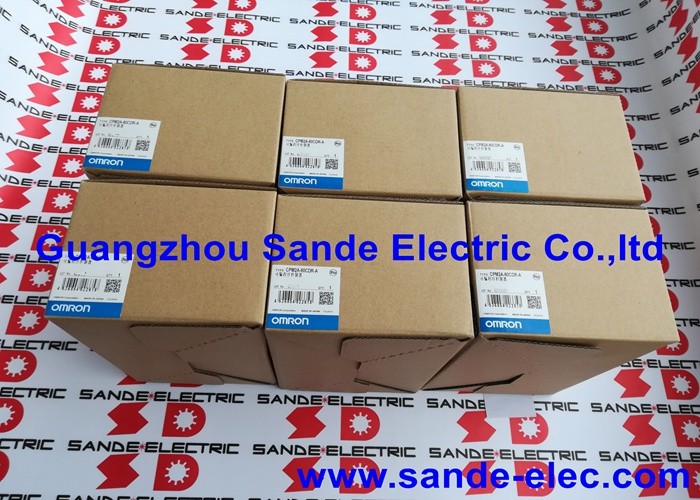

オムロン PLC モジュール CPM2A-60CDR-A CPM2A60CDRA

オムロン CPM2A-60CDR-A ◎ CPM2A コンパクト PLC 36DI / 24 リレー / 85264VAC / 4K プログラム / 20kHz エンコーダー / 0.26μs ロジック / 90×195×90mm

60ポイントプラスエンコーダー入力 基本コンパクトPLC以上の

CPM2A-60CDR-Aは,単一のAC電源付きハウジングに36のデジタル入力と24のリレー出力をパックします.コンパクトなPLCでは,このI/Oカウントは拡張モジュールなしで完全なマシンシーケンスに対応します.組み込み20kHzエンコーダ入力を追加CPM2A-60CDR-Aは単純な離散制御を超えて,エンコーダーベースのカウント,長度測定,速度モニタリングに移動します.

85V264VACの電源は,汎用です. 100VAC, 120VAC,任意の市場に同じユニットを輸送し,その範囲内の任意の標準的な産業用電源電圧から正しく電源.

論理実行は,基本命令1つあたり0.26μsから0.64μsで,以前のCPMシリーズコントローラよりもはるかに速い.複雑な梯階や複数のPIDまたはカウンター命令を持つプログラムでは,,実行速度がスキャンサイクル時間とシステム応答性に直接影響します

CPM2A-60CDR-Aシステムを最大120のI/Oポイントまで拡張できる拡張ユニットが3つあります.拡張オプションにはデジタルI/O (リレーまたはトランジスタ),アナログ入力,アナログ出力ユニットが含まれます.

基本規格

組み込み 20kHz エンコーダ入力 追加モジュール不要

内蔵エンコーダ入力では,インクリメンタルエンコーダまたは高速パルス信号を最大20kHzで受け入れます.これは,同じI/OカウントでCPM2Aとより単純なCPM1Aを区別する機能です.位置数輸送機の長さを測定し,生産バッチを数えるそして軸速モニタリングは,すべてハードウェアカウンタを直接使用します. プログラムスキャンサイクルを消費せずに入力を読み込み,別の高速カウンター拡張ユニットを必要としません..

プログラムでは,専用高速カウンターデータエリアでエンコーダーカウント値にアクセスし,それを事前に設定された値と比較し,特定のカウントで出力を起動できます.標準的な梯子指示を使用してすべて.

応用シナリオ

輸送機の長さの測定:計測車からのエンコーダーパルスが 20kHz内蔵カウンターに接続される.プログラムがカットまたはソート機能を起動すると,カウントが製品長さ設定点に達します..

梱包機械の制御:36のセンサーがフィルム,製品,密封口の位置を監視する 24のリレー出力はアクチュエータ,モーターコンタクター,アラームコンタクトを制御する3つの拡張装置は,温度と速度制御のためのアナログチャンネルを追加.

建物サービスとエアコンユニバーサル供給は,36 DI チャネルの圧力,温度,流量スイッチ入力,24 リレーコンタクトのポンプコンタクター,バルブソレノイド,アラーム出力に対応します.

よくある質問

Q1: CPM2A-60CDR-Aと CPM1A-40CDR-Aの比較はどうですか?

CPM2A-60CDR-Aには60のI/Oポイント (vs 40),4Kプログラム (vs 1K),内蔵20kHzエンコーダー入力,より速い論理実行 (0.26μsvs ~0.72μs) が搭載されている.CPM2Aは,より高い能力の後継プラットフォームですCPM1Aのために書かれたプログラムは,メモリアドレッシングと命令セットの違いのために,CPM2Aで実行する前に検証と潜在的な修正を必要とする.

Q2: どんなプログラミングソフトウェアと接続が必要ですか?

CX-プログラマ (CX-One Suite) は標準ツールです.接続は,CPM1-CIF01アダプタとXW2Z-200S-CV (2m) またはXW2Z-500S-CV (5m) ケーブルを使用して,PCのシリアルポートへの内蔵RS-232C周辺端口経由でUSB搭載のノートPCでは,仮想COMポートを提示するUSB-to-RS-232Cアダプタが使用されます.

Q3: CPM2A-60CDR-Aと互換性のある拡張装置は?

互換性のある拡張ユニットは,CPM2A-20EDR (20点リレー出力),CPM2A-20EDT (20点トランジスタ出力),CPM2A-4AD (4チャネルアナログ入力),CPM2A-2DA (2チャネルアナログ出力) などである.最大3台を設置できます全システム最大は120のI/Oポイントです

Q4:CPM2A-60CDR-AはプロセスループのPID制御を実行できますか?

はい.CPM2AはPID命令 (PIDAT) をサポートします.プログラムで調整出力を計算する複数の同時PIDループは,プログラムメモリとスキャン時間によって制限されます.

Q5: -A の後尾は電源の種類を指していますか?

はい. -A の後項は交流電源バージョン (85?? 264VAC) を識別する. -D の後項は直流電源バージョンを指示する.どちらも同じリレー出力構造とI/Oカウントを使用する.交換を注文する前に,電源のサフィックスがインストールされたユニットにマッチすることを確認.
