| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0472 |
FANUCシリーズ30iは,FANUCのi世代CNC製品ファミリーのトップに位置しています.0i-Dは標準的な機械を扱うが,31i/32iは中程度複雑な多軸機械を扱う.30iは以下のために設計されています:
最大軸数:10つの制御経路を横断する最大40の制御軸 完全自動化された柔軟な製造セル,マルチスピンドル転送ライン,並列処理複合機械を可能にします
高速切断:AIコンタール制御II (AICC II),ナノインターポレーション,およびHRV4高応答電流制御が組み合わせて高速加工および模具加工をサポートします.
低仕様のCNCで次のエラーを引き起こす速度で航空宇宙部品のコンタウリング
複合機械の能力:同時回転作業,同期多スピンドル回転,経路間の調整により,単一の30iCNCは,これまで2つ以上の独立したCNCを必要としたものを置き換えることができます.

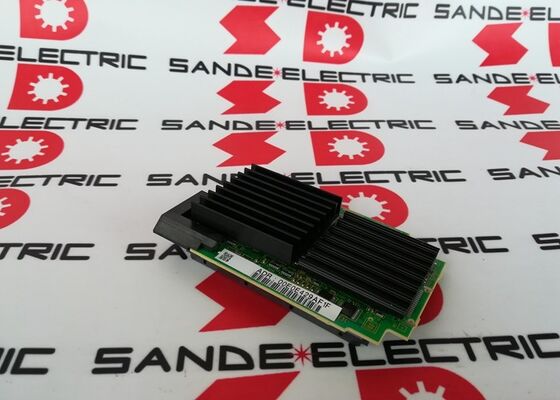

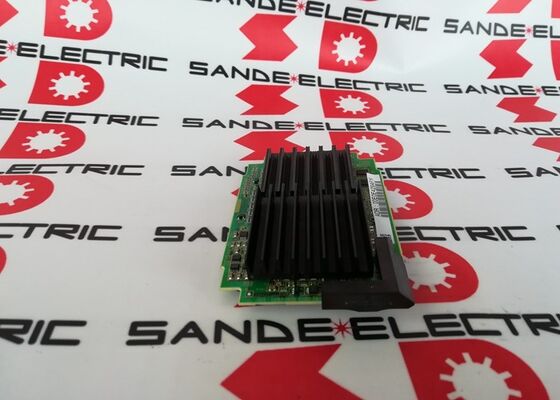

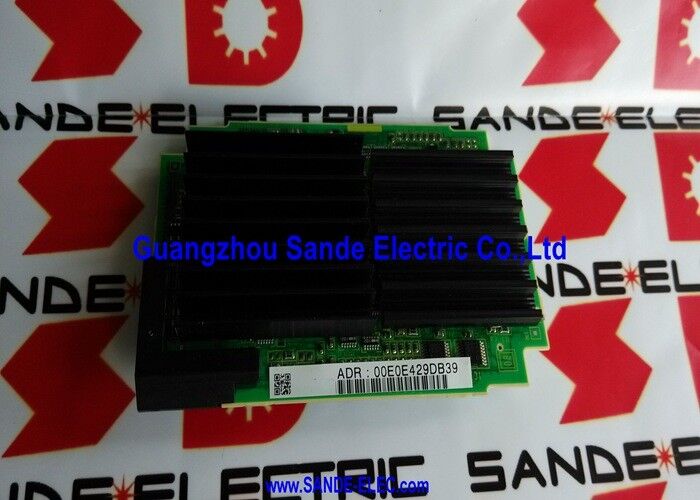

A20B-3300-0472は,このプラットフォームに電力を供給するCPUモジュールで,CNCのリアルタイム制御プログラムを実行する30iのメインCPUボードにインストールされたプロセッサカードです.
| パラメータ | 価値 |
|---|---|
| CPU モジュールのタイプ | A6 |
| 記憶力 | 128MB SDRAM |
| CNCシステム | FANUCシリーズ30i |
| 設置 | プラグインカード (メインCPUボード) |
| シリーズ | A20B-3300 |
A20B-3300-0472の128MBのSDRAMは,30iのリアルタイム処理環境に利用可能な作業メモリである.40軸,10経路の構成では,CNCは同時に以下を維持しなければならない:
128MB は,以前の CNC 世代と比較して相当な作業メモリ割り当てを表します.30i の前向きのバッファリングは制限される 制限する 最大フィードレートで CNC は,減速なしで複雑なコンタールツール経路を実行することができます.
30i CNC CPU モジュールの故障:FANUC 30i加工センターは,CPUカードを指すシステムアラームコードを開発します. すべての軸機能が抑制されます. メインボード,メモリモジュール,電源が無傷であることを確認した後,A20B-3300-0472は置き換えられる.CNCは正常な動作を再開しました
ロボット制御器のCPUモジュール:A20B-3300-0472は,同じメインボードハードウェアを使用する FANUC ロボットコントローラにも対応しています.交換前にバックアップ"Fanuc ロボットデータメモリモジュールに保存"のノートは,CNCアプリケーションと同様にロボットコントローラアプリケーションに適用されます.
Q1:A20B-3300-0472にはCNC専用のソフトウェアが含まれていますか?
A20B-3300-0472は処理ハードウェアのみである.そのSDRAMは,実行時にCPUが使用する作業メモリである.永続的な保存ではないA20B-3300-0472の交換は FROM コンテンツや SRAM に保存されているパラメータに影響を与えません.
Q2:A20B-3300-0472を30iシステムに置き換える前に必要なデータバックアップは?
すべてのアクティブ制御経路のすべてのパラメータデータとプログラムデータを複合経路30iシステムでバックアップする.これは各経路のパラメータとプログラムが別々にバックアップされることを意味します.また,すべてのツールデータをバックアップします.ロボットアプリケーションでは,すべてのロボットプログラムとシステム変数をバックアップします.ボードの操作の前にバックアップを実行します.
Q3:A20B-3300-0472 (A6型) は,A20B-3300-0475 (A3型) と性能の面でどのように比較されますか?
どちらもA20B-3300ファミリーの128MBDRAMCPUモジュールですが,異なるCNC世代とメインボードタイプでは:
A6型は,より高い軸数,より多くの制御経路,より要求の高いリアルタイム処理要件を持つより高性能CNCプラットフォームを標的にしています.それらは互換性がありません.
Q4:A20B-3300-0472の 128MBのSDRAMが部分的に故障したらどうなりますか?
部分的なメモリ障害 部分的なメモリ細胞が欠陥があるが,モジュールは部分的に起動している場合 典型的には断続的なシステムアラーム,説明できないCNCリセット,画面のコンテンツが破損したこの症状は他の欠陥に似ている. 完全な,持続的なメモリ障害は,CNCが電源オンセルフテストに失敗し,正常な起動を妨げます.A20B-3300-0472を交換するとメモリ障害が解決します.
Q5:A20B-3300-0472は設置前にテストできますか?
A20B-3300-0472はホストメインボードが機能するように要求されます. 孤立してテストすることはできません. 従来のアプローチは,交換モジュールをCNCにインストールし,電源を入れ,起動順序を観察するシステムが正常な動作状態に達することを確認します. 障害があると疑われるモジュール (既知の悪源から) は,利用可能な場合,動作する30iシステムに置き換えることでテストできます..
