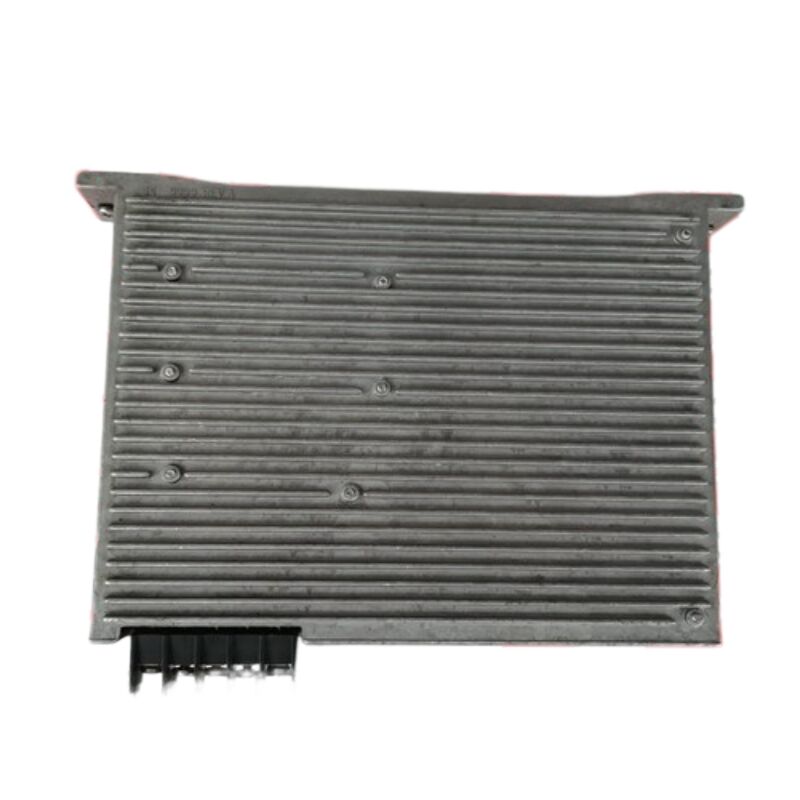

使用済み スマート HAAS サーボモーター ドライバー アンプ 45A 93-32-3551J

HAAS 93-32-3551J BL スマートサーボアンプリファイター,45A,NGC軸駆動

概要

についてHAAS 93-32-3551J45アンプのブラシレススマートサーボアンプです. HAAS AutomationのNGC (次世代制御) サーボアンプファミリーの中距離軸駆動モジュールです. HAASの独自の部品説明"AMP,45A BL スマート"30Aモジュールと重用60Aと90Aの間で位置する"そして,HAASのVMCと回転機製品ラインナップで最も頻繁に登場する中重荷の供給軸のための選択の増幅器です.

このユニットは使用済み/余剰状態そして HAAS NGC 機器から取り出されたものとして提示されます. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

検証された仕様

93-32-3551Jが HAAS NGC アーキテクチャに合致する場所

HAAS NGCマシンは,それぞれの軸のアンプモジュールに移動制御を配分し,それぞれが共有された320VDCバスから電源を供給する. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

このレールに直接接続します NGC コントロールがアンプの軸を動かすと アンプの電源ステージは DC バスのエネルギーを変頻に切り替えますサーボモーターへの変容幅三相出力ループを閉じるため,モーターエンコーダは位置と速度データを返信し,アンプのデジタル通信線は制御器に軸の状態,故障状態,そして熱状態.

NGCの電気キャビネット内では,この45Aユニットと共に30A,60A,90Aの4つのアンプサイズが使用されています.これら4つは建築的に同一で,同じ論理で動作します.違いは,電源段階の電流評価のみで,各増幅器がどの軸とどのモーターフレームサイズに対応できるかを決定する.

"スマート"の区別:NGC制御へのデジタル通信

"BL スマート"という名称は単なる製品名ではなく,このアンプ世代をHAASの以前のアナログアンプと区別する通信アーキテクチャを識別する.スマートアンプ設計でこのリンクは,モーターコマンド信号だけでなく,継続的な診断情報も運びます.バスの電圧状態熱負荷と故障コード

軸障害が発生すると,NGC制御装置のアラームディスプレイは,特定の,コードで識別された欠陥は,技術者が一般的な軸エラーメッセージから原因を推論することを要求するのではなく,アンプの内部監視から直接発生しますメンテナンススタッフのためのスマートアンプアーキテクチャの実践的な日常の利点の1つです

"BL"は"Brushless"を表す.このアンプは,HAASのブラシレスACサーボモーターに組み合わさなければなりません.W) とモーターエンコーダーフィードバックケーブルは,両方がアンプの前面に接続されています設置または交換中に,配線を整頓し,接続の確認を簡単にする.

パシブ 冷却: 装置 に 対する 意味

内部冷却ファンを組み込んだいくつかのサーボアンプとは異なり,93-32-3551Jは,熱シンクボディを通じて受動的な熱管理を使用します.NGCの電気キャビネットは,室内レベルでの空気流を扱うHAASのサービスドキュメントでは,キャビネット冷却扇をアンプシステムの一部として識別しています.この扇風機は,交流電圧120Vで動作し,アンプの過熱状態が調査されるたびに機能が確認されなければならない..

増幅器内の過熱センサーは195°F (90°C) で起動する.実用的には,キャビネットの空気流が妨げられない場合,通常の作業サイクルではその限界はめったに近づかない.フィールドの高温欠陥は,ほとんど常に閉ざされた通気道に関連しています熱消耗の停留時間が不十分で,持続的な高作業サイクル加工.

HAAS NGC マシン互換性

93-32-3551Jは,45A軸増幅器が指定されている場合,HAAS NGCマシンの広い横断で使用されます.典型的な軸アプリケーションには以下が含まれます:

垂直加工センター (VMC):VFシリーズのミルでX,Y,Zおよび回転軸で,モーターのサイズが45A増幅器の封筒内に入る.

ターニングセンター:Z軸とX軸の駆動装置はSTシリーズ lathes,および生動ツールとC軸の方向化駆動装置は,ミールターン配置で.

横軸加工センター:中等功率軸駆動装置を必要とするECシリーズ水平軸の供給軸.

ロータリー・トランニオン・テーブル:HRTおよびTRT回転型製品,回転軸モーターがこの増幅器の電流指定値に一致するNGC制御装置と組み合わせた.

特定の機械のシリアル番号の特定の軸に指定されたアンプの電流評価を常に確認します.この理由から,HAASの部品検索はシリアル番号でインデックスされています.同じ機械の30Aまたは60A軸は,このユニットによって供給されません.45Aに指定された軸のみです.

HAAS スマートアンプファミリー

世代間互換性に関する注意事項:HAASはNGCサービスドキュメントで,新しいデジタルアンプ (93-5088シリーズ) がBLスマートアンプと完全にバックコンパティブルであることを確認した.これは,スマートアンプが利用できない場合,NGCマシンで93-5089 (45Aデジタルアンプ) が93-32-3551Jを置き換えることができます.機械の構成に他の変更を必要としない.

交換のための安全要件

この増幅器を動かす320VのDCバスは,機械の操作中に,そして直後に致命的な電気ショックのリスクがあります.[電源オフ]を押して主回路断片をロックした後待って最低5分電気キャビネットを開ける前に ベクタードライブ上の高電圧指示灯は,アンプ端末やバス接続に接触する前に完全に消されていることを確認する必要があります.この待機期間はオプションではありません. ベクトルドライブ内のバスコンデンサは,電源を取り除き,数分間にわたって徐々に放出した後,致命的な蓄積電荷を保持します..

増幅器を交換する際には,部品を切り離す前に,HAASの増幅器検査報告書チェックリストを常にダウンロードし,記入してください.この構造化検査は,増幅器の故障と,モーターの短路またはケーブルの故障を区別します.交換装置を設置する前に解決されない場合,すぐに新しいユニットを損傷します.

よくある質問

Q1: 93-32-3551Jの部品番号の"93-"の前記は何を意味し,元の32-3551Jとは異なるのか?

HAASの部品番号の前項"93-"は,再製造された部品を含む可能性のある部品を識別します.これはHAASの公式部品ポータルに直接記載されています.93-32-3551Jは HAASの現時点でのオリジナルの32-3551Jの交換部品です機能的には互換性があります.93-32-3551Jは,構成変更を必要とせず,以前に32-3551Jを保持していた任意のマシン位置に直接インストールします.代替品の調達時, 93-32-3551Jは,マシンが最初作られた変種に関係なく,正しい電流参照です.

Q2: 増幅器に赤い FAULT LED が点灯している.これは増幅器を交換する必要があることを意味しますか?

必ずしもそうではなく,HAASのサービスドキュメントでは,アンプを非難する前に構造的な故障調査を推奨しています.赤い欠陥LEDは,増幅器自身の外部のいくつかの条件によって引き起こすことができます: 短回線,損傷した電源ケーブル,オーバーロードが発生した軸の機械的ブロック,ベクタードライブの問題による低バス電圧.正確な診断の配列は,オーバー電流のイベントを先行する過負荷アラームのための機械のアラーム履歴を確認することです (増幅器の故障ではなくクラッシュを示唆します),その後,モーターケーブル端末と地面との間の抵抗チェックを実行し,モーターまたはケーブルショートを排除します.外部の原因を除外した後でのみ,アンプ自体疑われるべきです.解消されていないモーター短縮で機械のアンプを交換するとすぐに交換ユニットを損傷します.

Q3: 93-32-3551JはどのHAAS軸でも使用できますか? それとも元の軸仕様と一致する必要がありますか?

HAASは,その軸に搭載された電源電源をベースに,特定の軸に特定のアンプの電流を割り当てます.30Aまたは60A増幅器の周りに設計された軸に45A増幅器を設置すると,低性能 (サイズが不足した場合) または機能的な利点のない不必要なコスト (サイズが大きすぎると) になります重要なことは,NGC制御が各軸のアンプとデジタル通信し,期待される軸とアンプタイプを含むパラメータを使用して起動時にそれを設定します. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

Q4: このユニットは使用済みとして記載されています.使用済み93-32-3551Jをインストールする前に何を確認すべきですか?

まず視覚検査です 燃焼痕跡や 膨らみや破裂したコンデンサター 熱吸収器の電源トランジスタ周辺の熱損傷 汚染された冷却液の侵入の兆候を探しますモーター出力端末ブロック (U/V/W) と直流バス接続点に弧や過熱の兆候がないことを確認する.. 設置する前に,モーターが切断された状態でアンプのRED端末から抵抗チェックを実行します. ショートカットされた出力段階のアンプはゼロに近い抵抗を示します.,内部電源トランジスタの故障を示します. ユニット視覚と抵抗チェックを通過した場合,それをインストールし,電源を起動します.そして,緑の電源オンLEDが点灯し,軸の動きをコマンドする前に,準備状態でエラーLEDが表示されないことを確認します.

Q5: 93-32-3551J は VMC と NGC 機械の両方に互換性がありますか?

そうです 増幅器のハードウェアは 機械の種類に関係なく同じです93-32-3551Jは,45A増幅器が指定されているNGCプラットフォームのHAASマシンで使用される汎用軸増幅器モジュールです.STシリーズのターニングセンター,ECシリーズの水平軸,および回転テーブル軸はすべて同じアンプファミリーを使用します.NGC制御は,デジタル通信リンクを通じて,特定の軸のためのアンプの行動を設定します.物理モジュールは機械のタイプに制限されないので,重要なのは電流の指定値 (45A) が特定の機械の軸仕様と一致することです.シリアル番号や機械の電気図で確認される.
