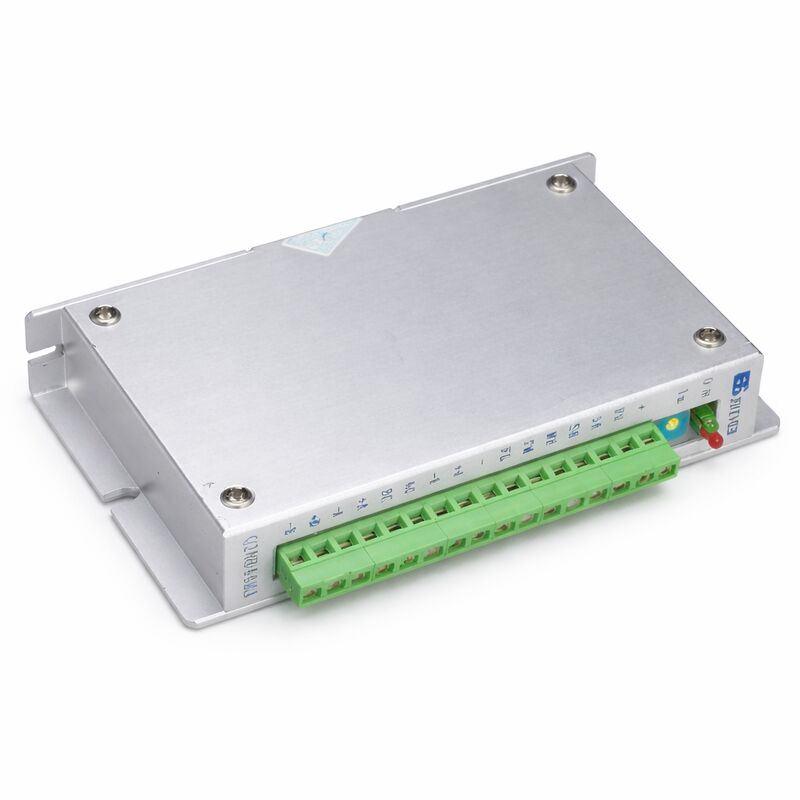

電動BSセルボパルスモータードライバー Q2HB44MA 卸売品

Q2HB44MA 2相ハイブリッドステップモータードライバー DC12V40V / 0.5A4A / 最大200サブディビジョン / 200kpps

コンパクト ドライバー から の 滑らかで 騒音 の 少ない ステップ 制御

Q2HB44MAは2相ハイブリッドステップモーター用の常時トルクマイクロステップドライバーである.双極常流切断回路は,全速域で相電流を調節する. The result is noticeably smoother motor rotation and lower acoustic noise compared to basic step/direction drivers — particularly relevant at mid-range speeds where conventional drivers often produce resonance.

ドライバーは,直径42mmから86mmのモーター (NEMA 17,23,および34フレームクラス) を受容します.小型のCNC機器で使用される2相ハイブリッドステップモーターの大部分をカバーする.

特殊な内部制御回路は,標準の二極切断設計と比較してドライバーの加熱を約50%削減し,高速出力トルクを約30%向上させる.パルス入力が100ms以上停止した場合運転手は自動でローリング電流を設定値の約半分に削減し,エンジンの静止状態の加熱を減らす.

基本規格

配列と信号インターフェース

配列のステップは,最大200配列までの12か8つの固定ギア位置を備えた搭載されたDIPスイッチで選択されます.高い分区の設定により,パルスあたりより細い角解像度と,特定の動きのためにより多くのパルスが必要になるコストで,よりスムーズな動きが生成される.

シグナル入力は 5V ロジックレベルで光隔離されている.コントローラ信号電圧が 5V を超えた場合は,接続する前に信号線と連続で電流制限レジスタを追加する.電源のDC 40Vを超えない 逆極性 保護されず,ドライバーを傷つけます.

よくある質問

Q1:Q2HB44MAはどんなモーターを動かすことができるのか?

2相ハイブリッドステップモーター 6か8本の電源を搭載し,電流が4A以下,外径が42mmから86mmである.4電源モーターはサポートされていません 内部制御回路は,正常に動作するには6電源または8電源モーターが必要です.

Q2:出力電流はどのように設定されますか?

オンボードのDIPスイッチを介して,スイッチ組み合わせによって定義されたステップで,1相あたり0.5Aから4.0Aまでの電流を調整できます.電流をモーターの定位相電流に合わせるように設定します 定位電流を超えると一時的にトルクが増加しますが,過剰なモーターの加熱を引き起こし,モーターの寿命を短縮します.

Q3: モーターは一定の速度で粗略に動いています.何を確認すべきですか?

細分設定をチェックする.細分値が低すぎると (全ステップや半ステップなど) 中間レンジ共鳴の傾向が高まる.8×またはそれ以上にサブディビジョンを増加し,コントローラーからのパルス周波数が200kppsの限界内に確認また,モーターの相抵抗と誘導力は ドライバーの範囲内にあることを確認します.

Q4:Q2HB44MAには外部電源が必要ですか?何が推奨されますか?

はい 専用DC電源が必要です.推奨範囲は12V40VDCです. 42V57mmモーターでは,通常24VDCが十分です. 57V86mmモーターでは,高速で十分なトルクを維持するために36~40V DCが推奨されます.制御された電源を使用します.制御されていない電源は軽い負荷下で40Vを超えてピークに達し,運転手に損傷を与えます.

Q5: 過熱指示灯が点灯するとどうなる?

運転手はスイッチを切断し,モーターは位置を保持 (静止している場合) または動きが停止します.運転手は温度が50°Cに低下すると自動的に再開します.繰り返し過熱が起きると熱散が不十分である機内空気の流れを改善したり,運転手ボディに小さなヒートシンクを追加したりします.
