| 起源の場所 | アメリカ合衆国 |
| ブランド名 | HAAS |
| 証明 | CE ROHS |
| モデル番号 | 32-3551J |

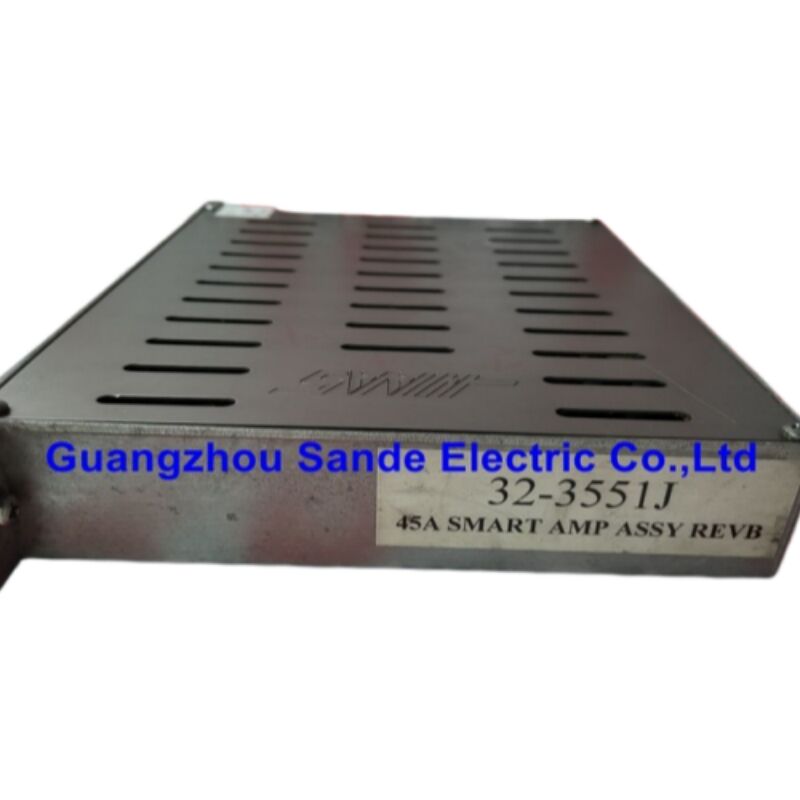

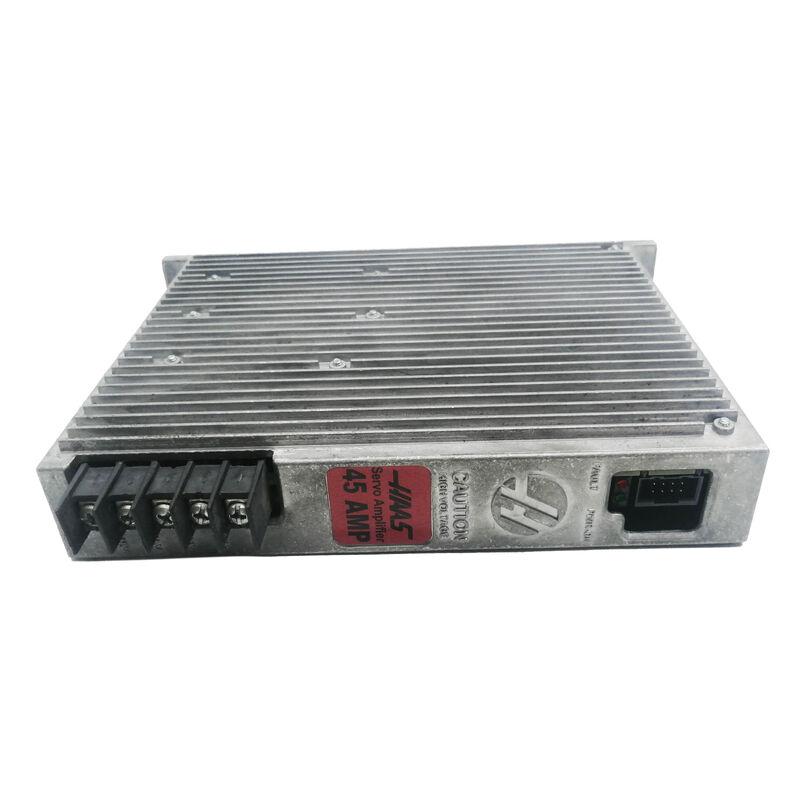

HAAS CNCマシンの各軸は、パネルドアの後ろで正しく機能する1つのものに依存しています。それはサーボアンプです。 32-3551J — 更新されたHAAS部品番号では 93-32-3551J とも参照される — は、幅広いHAAS立形マシニングセンタ、形マシニングセンタ、および旋盤で稼働する中負荷軸に割り当てられた45アンペアのBLスマートアンプです。 次世代コントロール（NGC）。
このアンプが故障すると、その軸は停止します。ジョギングも、プログラム実行も、生産もできません。テスト済みの交換品を可能な限り迅速に機械に取り付けることが唯一の優先事項です — そして、まさにそこでアフターマーケット修理とカスタマイズされた交換ユニットが関連してきます。
| パラメータ | 詳細 |
|---|---|
| 部品番号 | 32-3551J / 93-32-3551J |
| メーカー | HAAS Automation |
| タイプ | BLスマートサーボアンプ |
| 連続出力電流 | 45 A |
| DCバス入力 | 320～340 V DC（HAASベクタードライブまたはMMPSから） |
| モーター出力 | サーボモーターへの三相U/V/W |
| 制御インターフェース | NGCコントロールとのデジタル通信 |
| ステータスインジケータ | 赤色LED（FAULT）/ 緑色LED（POWER ON） |
| 過熱トリガー | 195°F（90°C） |
| 最大周囲動作温度 | 122°F（50°C） |
| 冷却 | パッシブ / キャビネットファンアシスト |
| 交換対象 | 32-3551J（オリジナル）、93-32-3551Jに置き換えられました |
HAASマシンは集中型電源アーキテクチャを使用しています。ベクタードライブ — または小型マシンではミニミル電源（MMPS） — は、入力ACライン電圧を整流し、コントロールキャビネット全体を流れる共有の 320～340 V DCバス を生成します。各サーボアンプはそのバスから電力を引き出し、DC電力を割り当てられたモーターに正確に制御された三相AC出力に変換します。
32-3551Jはアンプラックに収まり、片側で320 V DCを受け取り、反対側で可変周波数、可変振幅の電流をサーボモーターに出力します。NGCコントローラーとの通信はデジタルで行われ、これが古いアナログ設計とは異なる「スマート」アンプの所以です — アンプは単に電圧コマンドに従うだけでなく、ステータス、温度、フォルトコード、および電流引き込みをコントロールに積極的に報告します。このデジタルフィードバックループが、HAAS NGCマシンで知られている詳細なアラグ診断を可能にしています。
アンプにフォルトが発生すると、前面の赤色LEDが点灯し、CNCは通常、コントロール画面に特定のサーボアンプアラグを表示し、影響を受けた軸を直接指し示します。これは診断に役立ちますが、根本的な修理または交換プロセスでは、作業を開始する前に機械の電源を完全に切り、320 V DCバスが放電されていることを確認する必要があります。
93-32-3551Jは メーカーにより製造中止 とされており、HAASファクトリオウトレット（HFO）を介した直接の新品調達は、すべての地域および在庫レベルで保証されなくなりました。生産機械でアンプが故障した場合、これは深刻な問題です。
アフターマーケット修理と品質管理された交換ユニットは、このギャップを埋めます — そして多くの場合、OEM在庫が利用可能な場合でも、これらはより賢明な経済的選択肢です。以下に実用的な状況を示します：
コスト。新品のOEM 45A HAASサーボアンプは、入手可能な場合、通常、アフターマーケットチャネルを通じて1,500～1,750ドルの範囲で取引されます。故障したユニットの専門的な修理は、はるかに安価で、適切に行われれば同じ電気的性能を回復します。
スピード。専用のHAASテスト機器を維持している専門のCNCコンポーネント修理業者は、特に北米以外では、OEMのリードタイムを待つよりも、修理されたユニットをより迅速に処理できることがよくあります。
カスタマイズ。改造された機械構成、非標準の軸配置、または再制御された機械を稼働させているショップの場合、アフターマーケットサプライヤーは、設置の特定の電気的およびファームウェア要件に一致するように交換アンプを調達および構成できます — これはOEMチャネルではめったに提供されません。
予防的なコンポーネント交換。品質修理プロセスは、即時のフォルトの修正を超えています。コンデンサ、ゲートドライバ回路、および経年劣化特性が知られているその他のコンポーネントは、専門的な修理中に積極的に交換されることが多く、再構築されたユニットの効果的なサービス寿命は、単純なフォルト修正で達成できるものよりも長くなります。
すべての軸アラグがアンプの故障を意味するわけではありません。32-3551Jを取り外す前に、体系的なチェックを行うことで時間と費用を節約できます。
赤色のFAULT LED、軸の動きなし。これは典型的なアンプの故障の兆候ですが、軸の機械的ブロック、サーボモーター巻線の短絡、またはケーブルの故障でも同様の症状が発生する可能性があります。アンプ出力からモーターリードを切断し、アンプに対するモーター巻線抵抗をチェックしてください — 低い抵抗値または完全な短絡は、アンプではなくモーターを示しています。
軸が不安定に動作するか、振動する。ほとんどの場合、これはアンプハードウェアの故障ではなく、制御パラメータの問題またはエンコーダフィードバックの問題です。アンプを廃棄する前に、フィードバックケーブルとコネクタを確認してください。
アンプが冷たいまま、緑色のLEDなし。バスに320 V DCが存在する場合に緑色のPOWER ONインジケータが点灯しない場合、アンプの内部電源が故障している可能性が高いです。これは修理または交換が必要なハードウェアフォルトです。
過熱フォルト。アンプのオンボード温度センサーは195°F（90°C）でトリガーされます。ユニットを交換する前に、キャビネット冷却ファンが稼働しており、正しい120 VAC電源を受信していることを確認してください。冷却ファンが故障すると、正常なアンプでも熱フォルトが発生します。
特定の1つのアンプが接続されるとDCバスが崩壊する。アンプの出力段が短絡していると、接続された瞬間にバス電圧が低下します。バス電圧を監視しながらアンプを1つずつ切断することで、故障したユニットを特定できます。
32-3551J / 93-32-3551Jは、幅広いHAAS NGC搭載マシンで使用されており、最も一般的なものには以下が含まれます：
45A定格は、このアンプを中軸クラスに位置づけています — 通常、中型VMCのX、Y、またはZ軸、または小型旋盤の主要な旋盤軸です。より重い軸には60Aまたは90Aのバリアントが使用され、より軽い補助軸には30Aユニットが使用されます。
サーボアンプ回路の作業には、致命的なDC電圧が伴います。HAASコントロールキャビネットのコンポーネントに触れる前に、メインブレーカーで機械の電源を完全にオフにし、 最低5分間 待ってから高電圧DCバスを放電してください。続行する前に、ベクタードライブまたはMMPSのHVインジケータライトが完全に消灯していることを確認してください。このステップを急がないでください。
Q1: 32-3551Jと93-32-3551Jの違いは何ですか？
これら2つの部品番号は同じアンプを指します。 93- プレフィックスは、コンポーネントの現在のカタログバージョンに適用されるHAASの更新された部品番号付け規則です。93-32-3551Jは、元の32-3551Jの直接の代替品であり、すべてのHAAS NGCマシンで完全に互換性があります。交換品を探す際、両方の番号で同じ製品が返されます。一部のアフターマーケットサプライヤーは、両方の番号をリストして、どちらかの形式を使用した検索をキャプチャします。
Q2: アフターマーケットまたは修理された32-3551JはNGCコントロールと正しく通信しますか？
はい、ユニットが適切にテストされ、ファームウェアが機械のコントロールバージョンと互換性がある限り。スマートアンプとNGCコントロール間のデジタル通信プロトコルはハードウェアレベルであり、ライセンスまたは承認コードには依存しません。適切に修理された、機能的な通信回路を持つアンプは、NGCコントロールによって認識され、OEMユニットと全く同じように動作します。ファームウェアの改訂が懸念される場合 — 通常、非常に最近のソフトウェアアップデートが適用された機械では — 信頼できるサプライヤーは、必要なバージョンを一致させることができます。
Q3: 機械に「Axis Drive Fault」アラグが表示されます — アンプが実際に問題であることをどのように確認できますか？
アンプ前面の物理的なインジケータから始めてください：緑色のPOWER ONライトがないか暗い状態で、赤色のFAULT LEDが点灯している場合は、アンプのハードウェア故障が強く示唆されます。次に、アンプからモーターケーブルを切断し、機械の電源を入れます — アラグが解消された場合、問題はモーターまたはケーブルです。モーターが切断された状態でアラグが持続し、DCバス電圧が正常（320～340 V DC）であることが確認されている場合、アンプ自体が最も可能性の高い原因です。ユニットを廃棄する前に、アンプのコネクタの座り具合とPCBの目に見える損傷を確認する価値があります。コネクタの緩みは、アンプの故障と見なされる多くの原因となります。
Q4: 32-3551Jは、元々異なる定格のアンプを持っていた軸に使用できますか？
いいえ — アンプの定格は、機械の軸構成と一致する必要があります。45Aユニットは、サーボモーターと軸負荷の要求がその電流範囲内にある軸用に設計されています。高負荷軸に定格の低いアンプを取り付けると、過電流フォルトが繰り返し発生し、アンプが早期に故障します。定格の高いアンプを取り付けることは、電気的には一般的に無害ですが、NGCコントロールがその軸で特定のタイプのアンプを期待するように構成されている場合、パラメータ関連のフォルトが発生する可能性があります。常に交換定格をオリジナルと一致させてください。
Q5: 「カスタマイズされた」アフターマーケット交換とは、実際には何を意味しますか？
ほとんどの標準的なHAAS NGCマシンでは、直接交換ユニットはカスタマイズを必要としません — すぐにインストールできるように出荷されます。カスタマイズは特定の状況で関連性があります：異なるサーボモーターに適合させるために異なる電流プロファイルが必要なレトロフィットされた機械、元のコントロールが交換されたマルチ軸レトロフィットプロジェクト、標準外の電圧環境で稼働している機械、またはオンサイトのコミッショニング時間を最小限に抑えるために出荷前にアンプにプリコンフィギュレーションされたパラメータをロードする必要がある設置。アプリケーションが標準的な場合は、テスト済みの在庫交換品で十分です。改造された機械を稼働させている場合は、注文する前にサプライヤーに特定の構成について相談してください。
