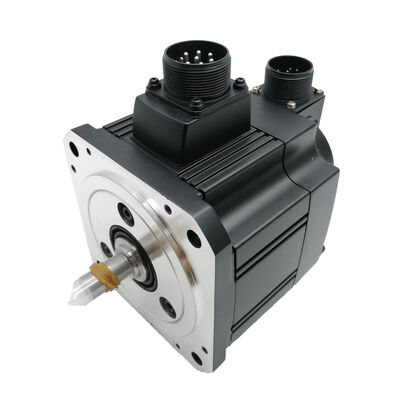

三菱 HC-SFS53 ACサーボモーター — 新品未開封、工場出荷時 sealed

状態:新品 · オリジナルパッケージ · 工場出荷時 sealed

部品番号:HC-SFS53 / HCSFS53

シリーズ:HC-SFS | 対応アンプ: MR-J2S / MR-J3 / MR-J4

概要

コンパクトなフットプリント。3,000 rpm。すぐに使用可能。

三菱 HC-SFS53 は、定格 3,000 rpm の連続運転が可能な 500W AC サーボモーターです。HC-SFS 500W レンジの高速バージョンであり、トルクと同様にサイクルタイムと軸応答が重要なアプリケーション向けに設計されています。定格トルク 1.59 N・m、ピークトルク 4.78 N・m を発生し、HC-SFS シリーズで知られる精度と再現性で軽量から中程度の軸負荷に対応します。

小型機械、タイトなキャビネット、高速サイクル — このモーターが作られた環境です。

すべてのユニットは、オリジナルの三菱工場カートンに sealed して出荷されます。未取り付け。未通電。再加工、再梱包、フィールド履歴は一切ありません。

主な仕様

スピード重視、精度でバックアップ

3,000 rpm で、HC-SFS53 は HC-SFS 500W レンジの上位に位置します。この速度マージンは、より高速な軸移動、機械加工アプリケーションでの切削時間短縮、高サイクル自動化での応答性の高い位置決め — より重く、より大きなモーターフレームにアップグレードすることなく実現します。

17ビットアブソリュートエンコーダが精度を管理します。1回転あたり 131,072 パルスと、電源サイクル全体での真のアブソリュート位置保持により、コントローラーは常に軸の位置を把握しています。起動時のホームシーケンスは不要です。非常停止後の位置損失もありません。複数シフトで稼働している施設や、頻繁な電源断が発生する環境では、これは実際の運用上の利点となります。

IP65 シャフトシールは、クーラントミスト、微細な金属粉塵、または空気中の粒子が日常的に存在する環境でもモーターを保守可能に保ちます。クラス F 絶縁は、強制冷却なしで長時間連続運転する際の熱マージンを向上させます。

主な用途

小型 CNC 旋盤 & マシニングセンタ — 500W、3,000 rpm のコンパクトモーターが、軽切削や高速ラピッドトラバースに必要な速度・トルク特性を提供する送り軸およびタレット駆動。

半導体・電子部品組立装置 — 小型モーターパッケージで、精密で再現性の高い位置決めを必要とするピックアンドプレース、ボンディング、検査装置。

レーザーカッティング & マーキングシステム — 高速応答とエンコーダ精度が切削品質とスループットに直接影響する、高速位置決め軸。

自動テスト装置 — 機械的な遊びがなく、クリーンで再現性の高い位置決めを必要とする、機能テスターおよび測定システムのモーション軸。

汎用ファクトリーオートメーション — 床面積が限られ、サイクルタイムが生産性を左右するセル内でのインデックステーブル、ロータリーポジショナ、コンベヤ駆動。

入手可能性に関する注意

HC-SFS53 は、複数の OEM によるコンパクトな機械プラットフォームで広く採用されています。予期せず故障した場合、特に一般的な定格電力以外のモデルでは、流通からのリードタイムが長くなることがあります。 sealed された、新品と確認済みのスペアを常備することで、そのリスクを完全に排除できます。顧客の納期に合わせて構築するシステムインテグレータにとって、プロジェクト開始前にユニットを在庫しておくことで、問題になる前にスケジュールリスクを1つ減らすことができます。

よくある質問

Q1: HC-SFS52 と HC-SFS53 の違いは何ですか？

A: どちらも HC-SFS シリーズの 500W モーターです。HC-SFS52 は 2,000 rpm で定格され、より高い連続トルク 2.39 N・m を持ちます。HC-SFS53 は 3,000 rpm で動作し、定格トルクは 1.59 N・m です。アプリケーションが低速でより多くのトルクを必要とするか、高速でより高速な軸移動を必要とするかに基づいて選択してください。

Q2: HC-SFS53 と互換性のあるサーボアンプはどれですか？

A: HC-SFS53 は、三菱 MR-J2S、MR-J3、MR-J4 シリーズのサーボアンプと互換性があります。コミッショニング前に、アンプの定格電流出力がモーターの 500W / 200V 仕様と一致していることを確認してください。

Q3: このモーターには保持ブレーキが内蔵されていますか？

A: いいえ。HC-SFS53 は、電磁ブレーキなしの標準バージョンです。電源喪失時に機械的な位置保持を必要とする垂直軸または重力負荷のかかるアプリケーションの場合は、代わりに HC-SFS53B を指定してください。

Q4: この出品における「新品未開封、工場出荷時 sealed」とはどういう意味ですか？

A: モーターは一度も取り付け、通電、フィールドテストされていません。オリジナルの三菱パッケージに入っており、すべての工場シールが intact な状態です — 生産施設を出荷されたときと同じ状態です。再加工や再ラベル付けは行われていません。

Q5: 17ビットエンコーダはアブソリュート位置を保持するためにバッテリーが必要ですか？

A: シングルターンアブソリュート動作にはバッテリーは必要ありません。電源サイクル全体でのマルチターンアブソリュート位置保持には、アンプ側でバッテリーバックアップが必要です — これはアンプレベルの要件であり、HC-SFS53 モーター自体の制限ではありません。
