FANUC A06B-0221-B100 ∙ AC4/3000i ACサーボモーター 4Nm / 3000rpm / 直滑軸 / a1000エンコーダー

AC4/3000i 3 Nm 3000 rpm 給水軸と補助軸

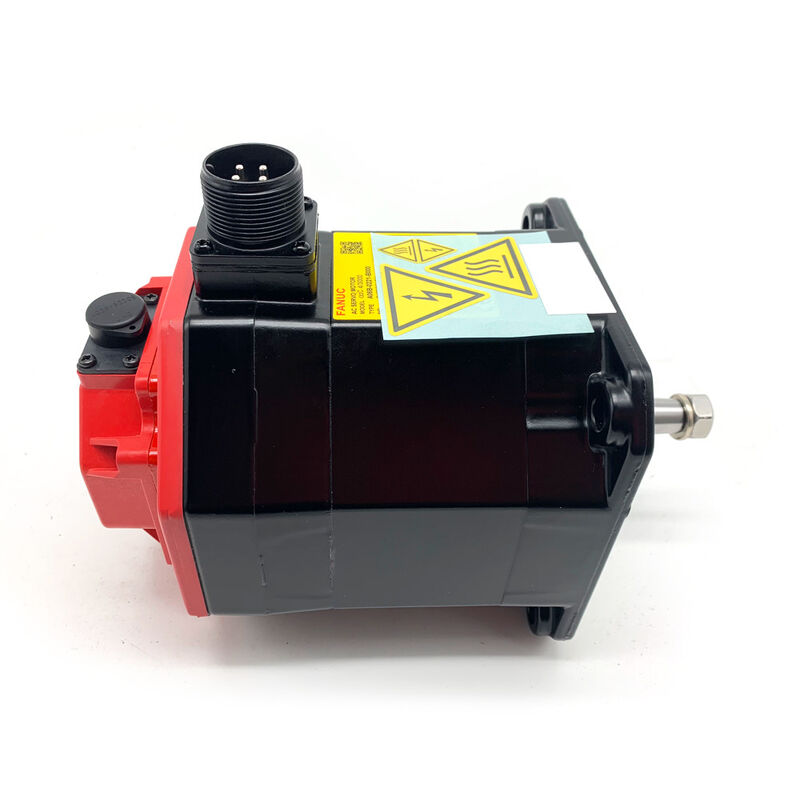

A06B-0221-B100は,FANUCのAlpha CシリーズからのAC4/3000iサーボモーターで,最大回転3000rpmで連続トルク4Nmです.このトルク速度の組み合わせは,コンパクトのCNC加工センターの主要なフード軸をターゲットに中程度の速度で安定したトルクが設計要件である多機能機械.4ニュートンメートルは,ギアボックスなしで直接コンパクトの軸に中段ボールスクロールを動かすのに十分です.

スムーズシャフト (SLK) は,コップリングハブで摩擦圧縮を介して完全にトルクを伝達します.キーウェイがないことは,軸に幾何学的不連続性がないことを意味します.. 設置時および定期的な使用中にハブ・クランプ・トルクを検査する.緩んだクランプハブは,時間の経過とともに位置付けエラーに蓄積するマイクロスリップを開発することができます..

B100配置には電磁ブレーキがない.セルボオフの位置はアクティブセルボロックによって維持される.引力負荷のある軸や,サーボオフの機械的な保持が必要な垂直軸,A06B-0221シリーズ内のブレーキ変種を指定する.

基本規格

a1000エンコーダー 追加,起動時にホームリングが必要

a1000はインクリメンタルエンコーダーである.CNCは軸位置デタムを確立するために,各電源アップで参照回帰サイクルを完了しなければならない.これは,アルファCのインクリメンタルエンコーダーモーターを搭載した機械の標準動作です.ホミングなしのパワーアップでの絶対位置では,絶対エンコーダーを持つ変種が必要です.

エンコーダは機械ショックに敏感である. 設置と取り外す際にモーターシャフトに衝撃を与えるのを避ける.エンコードケーブルが接続されている状態で,モーターの巻き込みの断熱抵抗 (メッガー) 試験を行わないこと.エンコーダの電子機器は高電圧試験パルスに対応していない.

よくある質問

Q1:A06B-0221-B100と互換性のあるアンプは?

FANUC アルファ C シリーズ サーボアンプ AC4/3000i モータークラスにマッチします.アンプの電流がモーターの電流をカバーしていることを確認します.a1000インクリメンタルエンコーダにはアンプの対応するエンコーダインターフェイスが必要である ペアリングの前にエンコーダインターフェイスタイプの互換性を確認する.

Q2: 機械は,すべてのパワーアップでホームリングを必要とします. これはa1000エンコーダーに関連しているのですか?

A1000はインクリメンタルで 絶対位置メモリがない 起動時に基準返却が必要で正常です同じA06B-0221シリーズの絶対エンコーダーを持つモーターが必要です.

Q3:スムーズシャフト (SLK) はベルトドライブに適していますか?

はい,適切なクランプ選択で. クランプハブは,軸径に適したスムーズな穴摩擦型でなければなりません. ベルト駆動アプリケーションでは,ハブ・クランプの仕様には,帯の張力に加えて送られたトルクも考慮しなければならない.ベルトの緊張とトルク逆転下で不十分なクランプ力がハブスリップを引き起こす可能性があります.

Q4: モーターを交換した後に,誤りを伴う軸は予想より大きい.

CNCモータータイプパラメータをチェックします. 不一致が続くエラーを引き起こす. エンコーダーケーブルがアンプのフィードバックコネクタに完全に座っていることを確認します. 滑らかなシャフトハブクランプをチェックします.不十分に固定されたハブは,摩擦を加え,最終的にスライスする前に次のエラーを増加させる機械的不整列を生成します.

Q5:A06B-0221-B100はどこから来たの?

FANUC Alpha C モーターのアフターマーケットを通じて 専門的なCNCモーターディーラーと修理/交換サービス設置されたモーターの名札から注文する前に.
