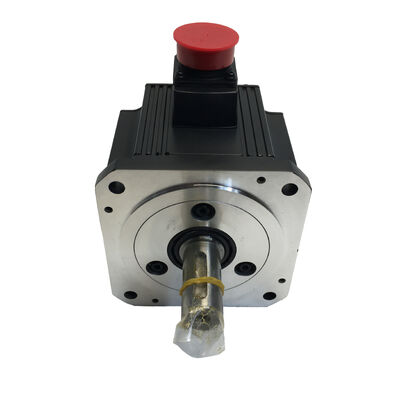

Mitsubishi HC-SFS103K ACサーボモーター 1.0 kW 3,000 rpm キーシャフト

状態:新品 · オリジナルパッケージ · 工場封印

部品番号:HC-SFS103K

シリーズ:HC-SFS 互換のアンプ MR-J2S / MR-J3 / MR-J4

概要

1キロワット 3千ターン/分 鍵軸は" 摩擦だけでは十分ではないからです

Mitsubishi HC-SFS103Kは1.0 kWの交流サーボモーターで,定速3000rpmで動作し,9.55 N·mのピークで3.18 N·mの連続トルクを生成する.HC-SFS 1 の高速バージョンです.0 kW の範囲 低速で最大トルクではなく,アプリケーションが高速な軸応答と短いサイクル時間を要求する場合に選択されます.

このバージョンの特徴は鍵式シャフトです.標準HC-SFS103は摩擦式コップルに依存します.Kバージョンには機械鍵路が追加されている. 負荷逆転下で駆動部品を軸に固定する正の機械ロック.時とともに緩やかになるような衝撃負荷です 電気回線が緩やかになるように

全機が新品で 元の三?? 工場の箱に詰め込まれています 設置解除済みです 改造も フィールド使用も 例外もありません

基本規格

鍵式 シャフト が 仕様 を 変更 する 理由

機械レベルでの意味のある結果を持つ 小さな詳細です

直軸のサーボモーターは,コップリングの固定力だけでトルクを伝達する.安定した電源と高精度サーボコップルを使用するしかし,特定の条件は,摩擦の接続に 漸進的なストレスを置く. 繰り返し負荷の逆転が,前後,定数連続値に近い持続的な高トルク軸間接軸に二次負荷を加える電磁帯または鎖駆動装置.

この環境のいずれにおいても,鍵軸はより耐久的な解決策です.鍵路は,機械的にコップリング,ポリー,またはギアハブを接続します.圧縮摩擦によるものではなくスリップも 徐々に 緊張もなく ランイン後も 定期的なチェックや再トークは必要ありません

HC-SFS103Kは1.0 kWのピークトルクで9.55 N·mのピークトルクで,シャフトのバリエーションの選択が後見ではなく,実際のエンジニアリングの決定である範囲に位置しています.駆動部品に鍵穴が必要である場合,またはアプリケーション履歴に直軸モーターによるコップリングスリップが含まれている場合, 103Kは正しい仕様です..

高サイクル環境のために設計された性能

サイクルの時間を短縮する速度です3,000 rpmで,HC-SFS103Kは,同じパワークラスの1000 rpmまたは2,000 rpmのバージョンよりも速く移動します.軸を横切る速度が速いので 作業間の非生産的な時間が直接短縮されます.

絶対的な位置 定着例がない17ビットエンコーダは,電源サイクルを通してシャフト位置を維持します. 再起動,eストップ,または計画外の停電後,コントローラはすぐに正確な位置データを保持します.インデックス数が失われないマニュアル復旧手順は不要です 多シフトの生産環境では,これはより速い再起動と操作者の介入が少なくなります.

IP65 シャフトシールシャフト入口の圧力水と微細な塵に耐えるように指定されています.冷却液霧が恒常な加工セル,空気中の金属粒子のあるプレスルーム,定期洗浄が標準的な場合.

F級の隔熱装置B級モーターより高い持続的な巻き込み温度に対応する 暖かい機械室で長い作業サイクルを実行するアプリケーションで重要な,モーターの冷却は自然コンベクションに制限されています.

3世代間のアンプ互換性MR-J2S MR-J3 MR-J4シリーズアンプで動作します異なる時間点に設置された機器を管理するメンテナンスチームは,個々の部品番号を管理せずに複数の駆動世代に適合する単一のモーター変種を備えることができます..

典型的な用途

小型のCNC加工センターとラース軽量から中程度の切削負荷と高速高速横断に適した速度-トルクプロフィールを提供するコンパクト機械工具の補給軸と補助駆動.

ピック・アンド・プレイス&ハンドリング・機器組立および転送システムにおける高速位置付け軸で,サイクル時間が主要な性能メトリックであり,方向が急速に変化するときに軸の整合性が重要です.

レーザー 切断 と 標識 システムコーダの精度と迅速な応答が切断精度,マーク登録,スループットに直接影響する位置付け軸.

インデックステーブルとローータリー位置計軸の接続をキーでする減速器を通過し,エンジンは長い生産回路で回転負荷を正確かつ繰り返し加速・減速しなければならない.

梱包機械形状の詰め込み,密封,箱詰め,およびラベル付け機器における軸駆動装置は,一貫した速度制御と信頼性の高い位置付けが製品品質とライン効率に影響を与える.

繊維・巻き込み機器◎ 軸の滑りが材料の張力制御に直接影響を与える場合,モーターが鍵付きコップリングを通じて駆動されたロールまたは巻き込み要素に接続されるフードおよび横軸.

K バリエントの利用可能性に関する注意事項

キーシャフトのバリエーションは,直線シャフトの対比よりも流通庫の割合が一貫して小さい.供給チェーン各レベルに 備蓄されるユニットが少なくなりますHC-SFS103Kが意外に故障すると 確認された新しい交換機をすぐに入手するのは 簡単ではありませんアクティブ・インスタレーションを持つ生産施設と,顧客のスケジュールに合わせて構築するシステムインテグレーターの両方が,必要が生じる前に密閉されたスペアが用意されていることを得ます..

よく 聞かれる 質問

Q1: HC-SFS103 と HC-SFS103K の違いは何ですか?

A: HC-SFS103には標準的な直軸があり,トークはクランプのクランプ力によって伝わります.軸と駆動部品の間の正の機械的な接続を提供する. 適用が鍵式コップリング,ポリー,またはギアを使用する場合,または動作条件が負荷逆転,衝撃負荷,摩擦のみの接続を時間とともに信頼性がないようにします.

Q2:HC-SFS103Kと互換性のあるサーボアンプは?

A: HC-SFS103Kは,三?? MR-J2S,MR-J3およびMR-J4シリーズのサーボアンプと互換性があります.アンプの評価出力はモーターの1と一致していることを確認してください.0 kW / 200Vの仕様とエンコーダーケーブルと電源コネクタのタイプが使用されているアンプの発電に正しければ.

Q3:HC-SFS103Kには電磁ブレーキが組み込まれていますか?

HC-SFS103Kは,標準の非ブレーキ型です.垂直軸のアプリケーションや,電力の損失で負荷を機械的に保持する必要がある設定のために,HC-SFS103BKは,鍵軸と電磁ブレーキを組み合わさる,正しい仕様です..

Q4: HC-SFS103K シャフトのキーウェイの正確な寸法は?

A: キーウェイの寸法は,三?? 電力の公式のHC-SFSシリーズ機械仕様図で定義されているJIS B 1301規格に従います.正確なキー幅については,現在の三?? サーボモーターカタログまたは仕様表を参照してください., 高さ,深さ,軸径は,配合コップリングやハブ穴を機械化する前に

Q5: 17 ビット絶対エンコーダは電源喪失後に位置を維持するためにバッテリーが必要ですか?

A: バッテリーなしで単回転の絶対位置が保持されます.多ターン絶対動作 システムが電源サイクルを通じて複数のフルシャフト回転で位置を追跡する必要がある場合 増幅器側にはバッテリーバックアップが必要ですこれはアンプレベル要件であり,HC-SFS103Kに特異性がないすべてのHC-SFSモーター変種で一貫している.
