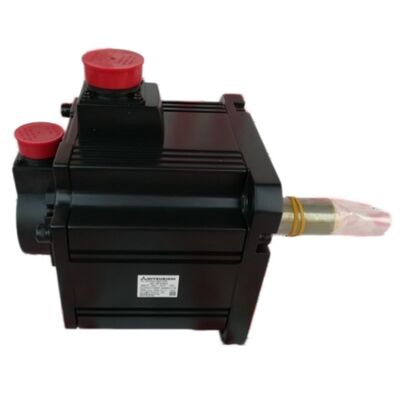

Mitsubishi HC-SFS353 ACサーボモーター 3.5 kW MELSERVO J2Sシリーズ 新品 箱工場 封印

持続的な高トルク,迅速な応答,および3,000rpmの動作速度が要求される場合,部品リストは短くなる.三?? HC-SFS353HC-SFSの中等容量ラインナップの上端に位置し,その組み合わせは11.1 Nmのノーマルトルク,3000rpmのノーマル速度最も要求の高いCNCと産業自動化軸を処理する層に置くこのリストは新しく工場で封印されたユニット元のミツビシ・エレクトリックのパッケージで 設置されず,電源も入れなかった

HC-SFS353がフィットする場所

HC-SFSシリーズは,MELSERVO J2Sプラットフォーム内の三?? の中等慣性,中等容量セグメントをカバーしています.3533,000 rpm のサブファミリー内で 3.5 kW で動作し,大型加工センター,重い回転テーブル,高負荷の産業用ロボット関節で,速度とトルク両方の限界は交渉不可.

ステップアップ176 × 176mm フランジ1KWのHC-SFSモデルで使用されている130mmのフレームより大きい. これは連続して11.1Nm移動する物理的現実を反映しています.機械インターフェースは,このパワークラスの典型的な重い機械構造のために設計されています.

テクニカル仕様

機械 に 対する 意味

HC-SFS353はHC-SFSファミリーの3000rpmサブシリーズに属しており,同等の電力で2000rpm変種と比較してより広い使用可能な速度帯を優先する.1 Nm のノーマルトルクと 3,000 rpm 定速, the motor delivers its full continuous output capability at a speed that accommodates both the working feed rate of a production cut and the rapid traverse of an empty tool return — without stepping into a derated operating zone.

3000 rpm の定速度は,モーターの連続動作上限によって運動プロファイルが制限されているアプリケーションでも,より速いサイクル時間を意味します.CNCターニングセンターまたは機械加工センターの主供給軸上2千回転/分と3千回転/分のノーマル速度モーターの違いは,部品ごとにサイクル時間が短縮されるように直接変換できます.

絶対エンコーダー 131,072 ppr,ホームリングは必要ありません

HC-SFS353の船は17ビット絶対光学エンコーダー軸回転あたり131,072の離散位置 三?? の高速シリアルリンクを介して直接サーボアンプに位置送信

絶対的なエンコーダの実用的な結果は 冷凍起動から即座に位置認識です複数のターン位置データは,オフ状態で保存されます.機械が電源を入れると,軸は既に参照されています. 自宅配列,参照帰帰配列,機械が作業に準備されるまでの遅延はありません.

定期的なパワーサイクルで多シフトで動作する生産環境では,これは重要な運用上の利点です.機械が実行するすべての起動に掛けると.

オイルシールとIP65 工事が汚れるときの保護

HC-SFS353の軸孔は,専用で密封されていますドライブエンド面のオイルシール切削液や冷却液の霧が 切断器具の切削液や冷却液の切削液を 切断する際に軸承の穴とエンコーダーに最も短い経路を持っている.

油密封はその経路を閉じるIP65 格付けのハウジング粉塵や水噴出から完全に守られるモーターは,二次機箱の規定なしで,アクティブな機械工具や工業製造セルの環境に耐えるように設計されています..

互換性のあるサーボアンプ

HC-SFS353は,三?? と動作するように設計されていますMR-J2S-350A(アナログコマンド/パルス列車インターフェース) またはMR-J2S-350B(SSCNETデジタルネットワークインターフェイス) サーボアンプ,どちらも3.5kW.

インターフェースの選択は制御アーキテクチャに依存する.MR-J2S-350A上流制御器 (PLC,CNC,または独立したモーションコントローラー) がパルス列またはアナログ電圧参照経由でコマンドを発行するシステムに適しています.MR-J2S-350B三?? のAシリーズまたはQシリーズモーションコントローラによって制御される多軸SSCNETシステムで使用され,すべての軸が高速光ファイバーネットワークで同期される.

典型的な応用分野

大型のCNC加工センター大型ボールスクロール組と重いテーブルマスの両方が3.5 kWの出力と高速で高いトルクを必要とする水平および垂直加工センターのX,Y,Z供給軸

CNC回転センターと回転機攻撃的な材料除去サイクルを実行する重用ターニングセンターのZ軸とX軸のサーボドライブ

4軸と5軸の回転テーブル直接またはギア駆動による重量の回転式および傾斜式テーブルメカニズムで,11.1Nm連続トルクがアプリケーションに必要な保持および位置付け力を供給します.

産業用ロボット肩と腰の関節は,長距離の負荷慣性により,駆動モーターに最も高い要求が課される,中~大重荷の関節ロボット腕に

自動溶接・切断システム変形負荷下での一貫した速度が溶接または切断品質に不可欠である大型形状の切削テーブルおよびロボット溶接セル上のガントリーおよびポータル運動軸

材料処理・輸送システム高い負荷のインデックスドライブ,パレット処理システム,自動化倉庫回収メカニズムで,3.5kWが重荷を毎週確実に移動するためのトルクマージンを供給します.

サフキシスの変数

HC-SFS353ベースモーターは,いくつかの構成で提供されています:

• HC-SFS353↓直軸,ブレーキなし (このリスト)
• HC-SFS353B電気磁気ブレーキを組み込み
• HC-SFS353K鍵軸
• HC-SFS353BK電気磁気ブレーキと鍵軸

すべてのバージョンには同じ3.5 kWの出力,17ビット絶対エンコーダー,IP65保護,および176 × 176mmのフレンズがあります.軸をロックするブレーキを必要としないとき,コップリングが鍵なし (クランプ型) で,ベース直軸モデルが正しい選択です..

よくある質問

Q1:HC-SFS353と互換性のあるサーボアンプは?

HC-SFS353は,MR-J2S-350Aアナログ/パルス・トレイン コマンドシステムMR-J2S-350BSSCNETネットワーク化された多軸運動システム向けです.両アンプは3.5kWで,MELSERVO J2Sプラットフォーム内のこのモーターに適しています.

Q2: HC-SFS352とHC-SFS353の違いは何ですか?

両方のモーターは,HC-SFSシリーズの3.5 kWの中等慣性交流サーボモーターですが,異なる速度のサブファミリーに属しています.HC-SFS352定速は2000rpm (低速で最大トルク)HC-SFS353評価は31000回転/分,より広い使用可能な速度範囲とより速い軸横断を提供します.モーターの選択は,アプリケーションのトルク速度曲線に依存します.

Q3: HC-SFS353 は 停電サイクルを通して絶対位置保持をサポートしていますか?

そうだバッテリー (Mitsubishi A6BAT)17ビット絶対エンコーダは,電源が切断されたときに多回転位置データを保持します.次の電源アップでは,軸位置がすぐに確認できます 方向付けや参照回帰サイクルは必要ありません.

Q4:HC-SFS353はまだ生産中ですか?

HC-SFSシリーズは,MELSERVO J2S世代の一部であり,三?? のJ4とJ5シリーズに取って代わられました.新しい箱付きHC-SFS353ユニットは,機械の保守のために流通中です.備品保有三?? 社のカタログでは,現在の世代に相当するHG-SRMELSERVO-J4 シリーズ

Q5: HC-SFS353 は垂直軸のアプリケーションで使用できますか?

ベースHC-SFS353(ブレーキなし) は,横軸および軽い負荷の垂直軸に適しています.HC-SFS353Bバージョンは,スプリングによる電磁ブレーキを搭載し,シャフトを無電源状態でロックします.Mitsubishiの一般的ガイドは,垂直負荷の不均衡トークは,信頼性の高い動作のために名付けトークの70%以内に維持されるべきです.
