| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE ROHS |

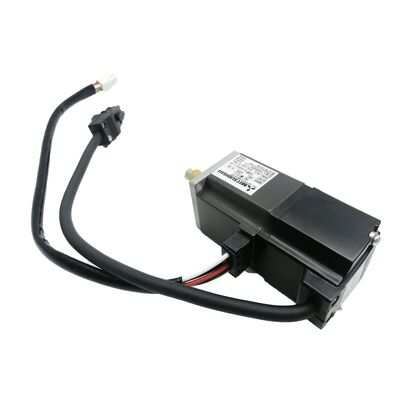

| モデル番号 | HC-MFS23G1-UE |
コンパクトの組立機械,高速のピックアンドプレイス装置,精密なパッケージライン どれも,裸のモーターが単独で満たすことができない1つの要件を共有しています.出力回転が高すぎたり,負荷慣性の大きさが直結に合わない場合.ミツビシ HC-MFS23G1-UE工場統合されたパッケージで両方の問題を解決します. 200Wの超低慣性HC-MFS23サーボモーターとG1一般工業用減速器頭を組み合わせて,両方に認定されています.EN 欧州規格とUL/C-UL北米規格元の密封された三?? 電機包装で提供されます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | HC-MFS23G1-UE |
| 代替コード | HCMFS23G1UE |
| 製造者 | 三?? 電機株式会社 |
| シリーズ | MELSERVO J2S / HC-MFS |
| 構成 | 組み込みギアモーター (モーター+G1 一般工業ギアヘッド) |
| レーティング出力 | 200W (0.2 kW) |
| 供給電圧 | 200V ACクラス |
| 定位電流 | 1.5A |
| モーターの定数トルク | 0.64 Nm |
| 最大モータートルク | 1.9 Nm |
| モーターの定速 | 31000回転/分 |
| 最大速さ | 4500 ターン/分 |
| ギアヘッドタイプ | G1 総工業用減速装置 |
| エコーダタイプ | 内蔵された絶対,17ビット |
| エンコーダ解像度 | 131,072 ppr |
| シャフトタイプ | ストレート |
| モーターフレンズ | 60 × 60 mm |
| 保護評価 | IP55 (シャフト端とコネクタを除く) |
| 動作温度 | 0 °Cから+40 °C |
| 基準の遵守 | EN 欧州標準 / UL / C-UL |
| 慣性クラス | 超低値 |
| 原産地 | 日本 |
| 条件 | 箱入りの新品 工場封印 |
HC-MFS23ベースモーターは,三?? の超低慣性HC-MFSファミリーの200Wメンバーである.単独で,3.0mで0.64Nmを出力する.速速加速と高サイクル動作に最適化されたモーターHC-MFS23G1-UEに工場で搭載されている G1ギアヘッドは 裸のモーターだけで提供できない 2つのことを追加します
まずトークの倍数ギアヘッドは,ギアヘッドシャフトで,モーターが直接生成できるよりもはるかに高い出力トルクを生成するギアヘッド比率に比例して,トークを倍増しながら出力シャフトの速度を低下させます.第2回,慣性マッチング減速ギアヘッドは,ギア比の平方に負荷の効果的反射慣性をモーターシャフトに戻します. This allows the ultra-low inertia motor to drive loads with substantially higher inertia than would otherwise fall within acceptable limits — which is precisely the problem that makes geared servo motors the right answer for driving heavy toolingローティングテーブル,または複雑な固定装置.
機械は工場で組み立てられ 組み立ては三?? 製で 調整され テストされたユニットです機械製造者は,モーターシャフトにギアボックスを別々に設置する際に伴う次元容量スタックアップとコップリングアライナメントの要求を避けます..
HC-MFSファミリーの特徴は ローターの慣性ではなく 電力です 超低慣性とは サーボコマンドに対応して モーターが非常に速く加速し減速することを意味しますモーターの回転質量に最小限のエネルギーを使う負荷にこの優位性を拡張します.出力部でより重いメカニズムであっても,サーボシステムは鋭く実行できます.組み立て自動化によって要求されるサイクル速度で繰り返される運動プロファイル包装機械,半導体処理機器
低モーター慣性,高出力トルク快速な閉ループ応答は,時速位置付けサイクルの数が主要な性能指標であるアプリケーションで,減速ギア付きHC-MFSシリーズが登場する理由です..
エンコーダはモーターシャフトで読み,三?? の高速シリアルリンク経由でサーボアンプに1回転あたり131,072の異なる位置を送信します.増幅器パラメータのギア比率を考慮して,出力シャフトの位置にこのモーターサイド位置データを変換.
絶対性とは,電源サイクルを通して位置情報を保持するということです. サーボアンプにA6BAT電池が設置されている場合,機械が停止したときに多回転位置データが保持されます.. 起動時に参照返却ルーチンは不要です. 複数のシフトまたは頻繁な電源サイクルを実行するマシンでは,機械の使用寿命全体にわたってすべてのサイクルに化合物.
について-EU指定は,このユニットが製造され,以下の条件を満たすように文書化されていることを確認します.
EN 規格電気安全,モーター構造,電磁互換性をカバーする,CEマーク付きの電気機器を欧州連合とEEA内で販売し,運用する適合基準です.
UL/C-UL規格保険会社 (underwriters laboratories) の安全認証は,米国 (UL) とカナダ (C-UL) の市場の両方をカバーし,北米の工業および商業用電気システムに設置するために必要である.
三?? 社の自社文書によると,EUモデルの電気的・機械的性能はEU以外のバージョンと同一である.足音は製造の可追溯性と適合の検証を示す.複数の地理的市場への供給または規制文書の顧客監査要件を満たさなければならないOEM機械メーカーのために,-UE変種は,これらのプロセスに必要な認証コースを,モーター性能を犠牲にすることなく提供します.
HC-MFS23G1-UE は,MR-J2S-20A(アナログ/パルス列車のコマンド) またはMR-J2S-20B(SSCNETネットワークコマンド) サーボアンプ,どちらもMELSERVO J2Sプラットフォームで200Wで評価されています.オーバーギア比は,サーボシステムが正しく出力シャフト位置にモーターエンコーダーカウントを翻訳するために,稼働中にアンプの電子ギア比パラメータに入力する必要がありますミツビシのMR-J2S増幅器は 専用のパラメータを用意し セットアップを簡単にしてくれます
HC-MFS23G1-UEは,低出力速度,高出力トルク,認定基準の遵守が同一ユニットで要求される精密自動化のために指定されています.
組み立て機械G1ギアヘッドが制御可能な重複速度で負荷の固定装置とツールのために必要な出力トルクを提供する回転式インデックスステーションおよび多軸組立セル
パッケージとラベルの設備形式調整軸と記録ドライブでは,中程度の速度で正確な位置付けは最大速度よりも重要です.
ピック・アンド・ポジション・ハンドリング・システム線形および回転式輸送軸で,ギアヘッドが負荷慣性を許容範囲内へ持ち込み,全運動プロファイル全体で動的応答を改善する
医療・研究室自動化ENとUL/C-ULの遵守が厳格な調達要件である欧州または北米市場向けシステム
半導体および電子機器の製造低慣性,位置精度,標準文書がスペックシートに同時に表示されるウェファーの輸送,部品配置,検査位置付け軸
Q1:HC-MFS23G1-UEと互換性のあるサーボアンプは?
適切なアンプはMR-J2S-20A(外部PLCまたはコントローラからのアナログまたはパルストレインコマンド) またはMR-J2S-20BMELSERVO J2S プラットフォーム内では,両者とも 200W 評価されています.初期設定中に,MELSERVO J2S は,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S プラットフォーム内では,MELSERVO J2S は,MELSERVO J2S,MELSERVO J2S,MELSERVO J2S,ギア比率は,位置フィードバックが出力シャフトの動きを正確に反映することを確保するために,アンプの電子ギアパラメータにプログラムする必要があります..
Q2:裸のHC-MFS23モーターを使うと,G1ギアヘッドが提供するものは?
G1ギアヘッドは出力シャフトの速度を減らし,トークをギア比に比例して倍します.この比率の平方にこれは,200Wの超低慣性モーターが,推奨された動作制限内で裸モーターが処理できるより高い慣性またはより高い出力トルクを必要とする負荷を駆動できるようにします.低出力速度を必要とするアプリケーション高出力トルク,またはよりよい負荷慣性のマッチング,統合されたG1ギアヘッドはエンジニアリングソリューションです.
Q3: HC-MFS シリーズの G1,G5,G7 ギアヘッドの構成の違いは何ですか?
についてG1指定は三?? の一般工業用減速装置 │ 典型的な組み立て,取り扱いに適したスポンギング型中程度の出力軸の精度が許容される自動化アプリケーション.G5とG7高精度減速ギアで,反発の仕様がかなり厳格で,ギアヘッド出力における高角精度を必要とするアプリケーション向けです.精密回転テーブルや測定装置などG1は,自動化および処理アプリケーションのほとんどに適しており,G5/G7は,機械の角度精度要求がそれを要求する場合に指定されます.
Q4: -UE の後尾は何を表し,私の申請に必要ですか?
について-EU尾文は,エンジンが製造され,両者とも一致するように認定されたことを示します.EN 欧州規格(EU市場でのCEマークの装備に必要な)UL/C-UL規格(北米の装置では必須) モーターの性能はEU以外のバージョンと同一です. 違いは規制文書と製造の追跡性です.あなたの機械がヨーロッパでの販売のためにCEマークされるか,北米の顧客のためのUL要件を満たす必要があります規制されていない環境での内部使用では,両バージョンの性能が同一である.
Q5: 17 ビットエンコーダはモーターシャフトかギアヘッド出力シャフトの位置を読み取っていますか?
暗号化装置はモーターシャフト直接.このアプローチは,完全な131を維持します.この方法では,すべての電源を保持します.制御ループ内の出力シャフトの位置を正常に表示しながらエンコーダの ppr 解像度 072機械制御機の観点から,すべての位置コマンドとフィードバックは出力シャフトの観点から表現されます.
