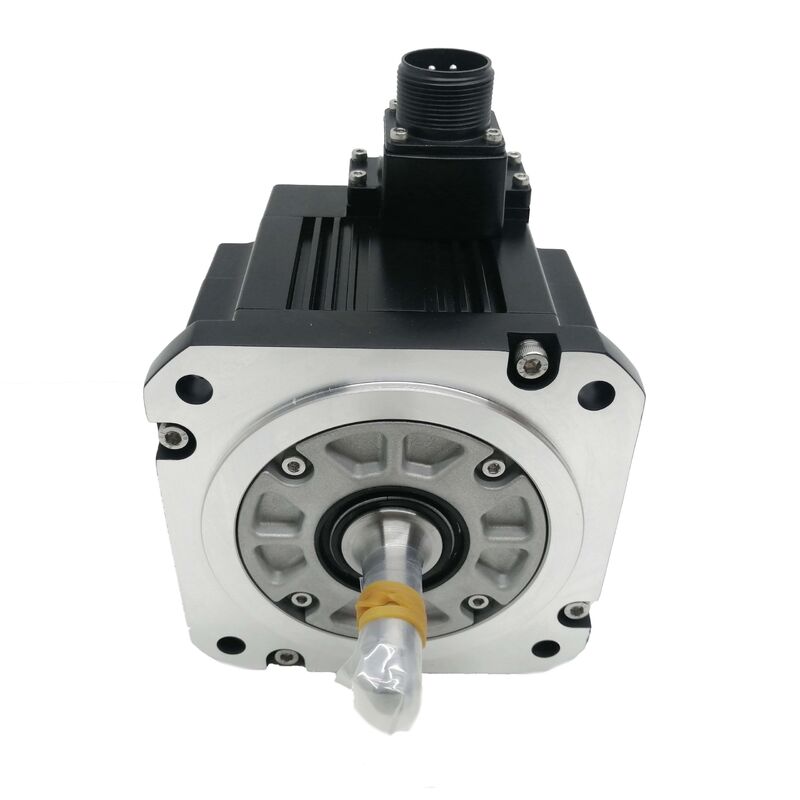

三?? サーボモーター HF103T HF1O3T

三菱 HF103T | HFシリーズ ACサーボモーター — 1kW、3000RPM、IP67、125V、5.3A、133Hz

部品番号: HF103T

ブランド: 三菱電機

シリーズ: HFシリーズ

構成: ストレートシャフト、標準エンコーダー、ブレーキなし、減速機なし、リード線接続

保護等級: IP67

規格: IEC60034-1

原産国: 日本製

状態: 新品 / 中古再生品

概要

三菱電機HF103Tは、三菱電機のHFシリーズに属する1kWのACサーボモーターです。定格回転数は3,000 r/min、三相125V入力で133Hz、連続電流は5.3Aです。IP67に完全に密閉されており、粉塵の侵入を防ぎ、一時的な水没にも耐性があります。このモーターは、クーラント、ミスト、産業汚染が日常的な稼働条件となる過酷な生産環境でも信頼性の高い動作を実現するように設計されています。

このモーターはIEC60034-1に準拠しており、クラスF絶縁（巻線温度155℃定格）を備え、重量は6.5kgです。

このフレームサイズとIP67定格において、HF103Tは三菱のHFシリーズラインナップの中堅を占めています。よりクリーンな設置環境で使用される標準的なIP55バリアントよりも環境耐性が高く、1kWの出力、3,000 RPMの速度、密閉ハウジングの組み合わせが性能を発揮するように設計された工作機械や汎用自動化環境に適した仕様となっています。

リード線接続スタイルは、モーター本体から出ている引き出し線から確認でき、電源ケーブルとエンコーダーケーブルは、固定コネクタボディではなく、設置者がドライブまたはジャンクションポイントで終端処理を行います。

これにより、限られたスペースでの配線に柔軟性を持たせることができますが、モーターケーブルの引き込み部には適切なストレインリリーフと保護が必要です。

主な仕様 — ネームプレートより

IP67 — 産業環境向け完全密閉

IP67は、産業用サーボモーターの仕様において、より厳格な保護等級の一つです。完全に防塵性があり、水深1メートルで最大30分間の浸漬試験に合格しています。

工作機械や生産自動化の文脈では、これはモーターが、切削液の飛沫、クーラントミストの飽和、洗浄、湿度の高い工場環境で稼働する機械で発生する結露サイクルなど、現実的なあらゆる暴露シナリオから確実に保護されていることを意味します。

HF103Tはこの保護をオプションではなく標準機能として備えています。

シャフトシール、ハウジングの接合部、ケーブル引き込み部はすべてIP67アセンブリの一部として評価されています。これは、HFファミリー内の低定格バリアントとは一線を画し、通常の機械操作中に直接的または間接的なクーラント接触にさらされる軸位置に適した選択肢となります。

メンテナンスの参考として、IP67を維持するには、シーリング部品の状態が良い必要があります。

特に長期間使用されたユニットや、シールエラストマーが経年劣化している可能性のあるユニットでは、高暴露位置にあるモーターのシャフトシール、ケーブル引き込み部グロメットの状態、コネクタの座りを定期的に点検する必要があります。

133Hz、125V、5.3A — 電気的動作点

ネームプレートのパラメータは、サーボドライブからモーターに供給されるモーターの動作点を表しています。3相125V、133Hzで、定格負荷時に5.3Aを消費します。これらの数値は、ドライブのインバータステージが標準の主電源から生成するもので、機械の入力電源は200〜230Vの三相であり、ドライブはこれをDCバスに整流し、モーターを定格速度とトルクで動作させるために必要な周波数と電圧でインバータ化します。

133Hzおよび3,000 r/minにおいて、HF103Tの電磁設計はこの動作領域に最適化されています。

5.3Aの定格電流は、通常の生産負荷下でこの軸に必要なアンプの連続出力要件であり、サーボドライブモジュールの電流クラスとモーター電源リード線の配線断面積を決定するパラメータです。

クラスF絶縁は、巻線が最大155℃まで定格されていることを意味し、通常の連続デューティでの予想動作温度に対して十分な熱マージンを提供します。

6.5kgの重量は、設置計画の実用的な数値です。この質量であれば、モーターは技術者1名で取り扱いと設置が可能であり、標準的なサーボモーター取り付けハードウェアがフランジと取り付けボルトパターンに適しています。

三菱CNCドライブシステムにおけるHFシリーズ

HFシリーズモーターは、三菱のMELDAS CNCサーボドライブシステムと連携するように設計されています。

MDS-Rシリーズドライブユニットは、200VACから動作するHFモーターと互換性があることが特に示されています。また、三菱のドキュメントでは、HFシリーズモーターは従来のMDS-B、MDS-C1、またはMDS-CHシリーズドライブとは互換性がないと明記されています。ドライブシステムがアップグレードされた機械では、HF103Tを交換部品として指定する前に、この互換性の違いを確認する必要があります。

このモーターに標準装備されているエンコーダーは、互換性のある三菱ドライブ世代が期待するフィードバックインターフェースを提供します。軸を操作する前に、サーボドライブのモータータイプパラメータをHFシリーズ1kW仕様に合わせて設定する必要があります。

これは通常のコミッショニング手順ですが、交換モーターで最初の生産サイクルを開始する前に正しく完了する必要があります。

リード線接続 — 設置上の注意

HF103Tモデル番号の「T」の指定は、リード線（端子）接続スタイルを示します。三相電源（U、V、W）、保護アース、エンコーダーフィードバック信号用の引き出し線がモーター本体から出ています。

設置者は、機械レイアウトに合わせてケーブルのサイズと配線を決定し、ドライブまたはジャンクションボックスでこれらの終端処理を行います。

この接続スタイルは、狭いスペースでのケーブル配線が必要な場合や、カスタムケーブル長が必要な設置において実用的な利点があります。

また、モーター側のケーブルインターフェースは設置配線によって完全に決定されることを意味します。リード線モーターをコネクタスタイルのモーターに交換する場合、機械側でケーブルインターフェースの終端処理をやり直す必要があり、そうでなければ直接交換できるはずの作業に時間とコストがかかります。したがって、交換部品を注文する前に、設置されているモーターの接続スタイルを確認することは、簡単ですが重要なステップです。

モーター側では、リード線の引き出し部には、機械の操作中やメンテナンスアクセス中にケーブルに伝わる内部接続点への機械的ストレスを防ぐために、適切なストレインリリーフが必要です。

これは、長年使用されたモーターや、繰り返しケーブルを取り扱ったモーターで一般的な摩耗箇所です。

FAQ

Q1: HF103Tのネームプレートから確認できる電気的パラメータは何ですか？

ネームプレートには、INPUT 3AC 125V 5.3A Cl.F / OUTPUT 1kW / 3000r/min (133Hz) / 6.5kg / IP67 / IEC60034-1と記載されています。125Vと133Hzは、サーボドライブインバータから供給されるモーターの動作電圧と周波数であり、主電源電圧（標準の200〜230V三相）ではありません。クラスF絶縁は、155℃の巻線温度定格を示します。

Q2: HF103Tと互換性のある三菱サーボドライブは何ですか？

HFシリーズモーターは、200VACから動作する三菱MDS-Rシリーズドライブユニットとの使用が指定されています。三菱のドキュメントによると、HFシリーズモーターは従来のMDS-B、MDS-C1、またはMDS-CHシリーズドライブとは互換性がありません。

HF103Tを交換する前に、設置されているドライブがMDS-Rシリーズユニットまたはその互換性のある後継機であることを確認してください。互換性のないドライブ世代にHFモーターを取り付けると、ドライブアラームが発生するか、コミッショニングに失敗します。

Q3: このモーターの設置において、IP67は実際には何を意味しますか？

IP67は、モーターが完全に防塵性があり、一時的な浸漬（水深1メートル、30分）の試験に合格していることを意味します。工作機械環境では、クーラントの飛沫、ミストの飽和、結露、洗浄作業など、現実的なあらゆる暴露をカバーします。

この定格は、シャフトシール、ハウジング、ケーブル引き込み部を含むモーター全体のアセンブリに適用されます。中古モーターでは、シャフトシールとケーブルグランドの状態を確認してください。シールが経年劣化すると、モーターが機能していても保護等級がIP67未満になる可能性があります。

Q4: モーターにブレーキがありませんが、垂直軸用途ではどうなりますか？

内蔵された電磁ブレーキがない場合、静止時の位置保持は、サーボドライブがアクティブなトルク保持を維持することに完全に依存します。重力負荷を支える垂直軸（スピンドルヘッド、コラムドライブ、またはサーボが非励磁になった場合に負荷が重力で下降する可能性のあるメカニズム）の場合、ブレーキは安全要件です。

ブレーキなしのHF103Tは、水平軸や、アクティブなサーボ保持で十分な軽負荷ドライブに適しています。重力負荷がかかる垂直軸には、ブレーキ付きバリアントを指定する必要があります。

Q5: 中古のHF103Tを評価する際に確認すべきことは何ですか？

まずケーブルの引き出し部から始めます。リード線のストレインリリーフと絶縁に損傷、摩耗、引き抜きストレスがないか点検してください。引き出し線モーターはコネクタスタイルのモーターよりも機械的に露出しています。IP67シャフトシールに、リップ部分の硬化やひび割れがないか確認してください。

三相巻線抵抗を測定して相間のバランスを確認し、アースに対する絶縁抵抗を検証してください。手でシャフトを回転させてベアリングの状態を確認してください。モーターフランジの当接面に損傷がないか点検してください。6.5kgの重量は、点検時に技術者1名で取り扱える範囲です。

互換性のあるMDS-Rドライブで、エンコーダー信号を監視しながら、無負荷で3,000 r/minまでベンチテストで運転することが、モーターを生産軸に戻す前の正しい最終検証方法です。
