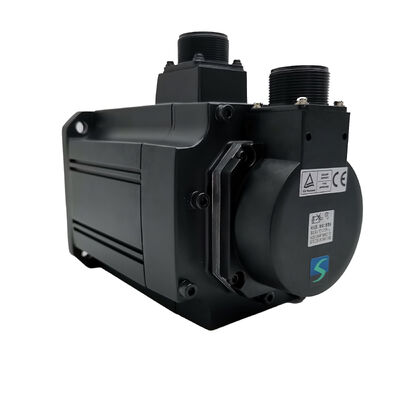

三菱 HC-SFS153K (HCSFS153K) — 1.5kW ACサーボモーター、キー溝付き軸、ブレーキなし、3000 rpm、MELSERVO J2-Superシリーズ

製品概要

部品番号: HC-SFS153K

検索キーワード: HCSFS153K, HC SFS 153K, HC-SFS-153K

シリーズ: 三菱 MELSERVO HC-SFS (J2-Super世代)

分類: 中慣性 ACブラシレスサーボモーター — 1.5 kW、200Vクラス、3000 rpm、キー溝付き軸、ブレーキなし

はじめに：特定の目的を持つモーター

フレキシブルなサーボモーターと、特定の機械的インターフェースを念頭に置いて設計されたサーボモーターがあります。この三菱 HC-SFS153Kは後者に該当します。「K」の接尾辞は重要な指定子です — モーターから駆動コンポーネントへのトルク伝達方法を根本的に変更する、軸のキー溝加工です。

1.5kW、3,000 rpm、130 × 130 mmフランジのHC-SFS153Kは、中容量サーボのコンパクトな範囲に収まります。4.78 Nmの定格トルクと14.3 Nmのピークトルクは、工作機械の補助軸、中速コンベアドライブ、およびモーターと負荷のカップリングが精密かつ機械的に確実である必要があるあらゆるメカニズムの実用的な範囲にあります。キー溝付き軸は、プレーンなストレート軸が、どれほど確実にクランプされていても、モーターの耐用年数にわたるトルク経路の整合性についていくらかの疑問を生じさせるような用途に適した機能です。

軸の後ろには、J2-Super HC-SFSファミリー全体で動作するのと同じ17ビットシリアルアブソリュートエンコーダー（131,072 ppr）が、MR-J2S-200アンプクラスと組み合わされています。

技術仕様

キー溝付き軸が状況を変える理由

ほとんどのサーボ用途では、滑らかなストレート軸と摩擦クランプカップリングが使用されます。これはうまく機能し、カップリングの範囲は広く、取り付けは簡単です。では、代わりにキー溝付き軸が適切な答えとなるのはどのような場合でしょうか？

答えは、摩擦クランプインターフェースが実際に行っていることにあります。スプリットハブまたはシュリンクフィットカップリングは、ハブのボアと軸の外径との間の摩擦によってトルクを伝達します。この摩擦は、取り付け時のクランプ力（通常はスプリットハブのセットスクリューまたはスルーボルト）によって設定され、スリップなしでピークトルクに耐えるのに十分な大きさである必要があります。この場合、14.3 Nmのトルクが、モーターの全耐用年数にわたって、加速トランジェントごとに、サイクルごとに発生します。

理想的な条件下では、1.5kWの摩擦カップリングはこれを確実に処理します。理想的でない条件下では — 数千時間にわたる振動によるハブの緩み、クランプジオメトリをわずかに変更する熱サイクル、チェーンの噛み合いやギアの歯の接触による衝撃入力 — 取り付け時に十分に見えた安全マージンが侵食される可能性があります。それが起こると、スリップは通常断続的であり、フォローエラーは小さすぎてアラームがトリップしないほどです。軸は、軸がハードに動作しているときにのみ現れるため、診断が非常に困難な位置繰り返し精度の問題を発生させます。

キー溝は、この故障モードを排除します。キーは、軸とハブの両方の対応するスロットを占有し、摩擦ではなくせん断断面積によってトルクを伝達します。トルク経路は機械的に確実です — クランプ力に依存せず、振動で劣化せず、熱サイクルで緩みません。摩擦インターフェースを困難にするサイクル負荷、反転、および衝撃入力は、キー溝ジョイントに影響を与えません。

3,000 rpmで1.5kWのモーターで、駆動コンポーネント（タイミングスプロケット、ウォームギア入力、同期ベルトプーリー、またはギアハブ）が設計上または顧客の要件によりキー溝付きボアを備えている場合、HC-SFS153Kは正しく自然な選択です。パフォーマンスのトレードオフはありません。4.78 Nmの定格トルクと14.3 Nmのピークトルクは、ストレート軸のHC-SFS153と同じです。

1.5kW at 3000 rpm: 動作点

3,000 rpmでの4.78ニュートンメートルは、明確に定義された軸タイプのセットに適した特定の組み合わせです。

これは、1kWのHC-SFS103（同じ速度で3.18 Nm）よりもトルクが大きいため、加速トランジェント中だけでなく、動作範囲全体で軸が中程度の負荷を維持する場合に重要になります。軸が継続的に3.18 Nmに近い負荷を要求する1kWモーターは、ほとんどマージンがなく、熱限界近くで動作しています。4.78 Nmの定格トルクを持つHC-SFS153Kは、同じ軸に約50％多い持続トルク容量を提供します — 低い動作温度、長い巻線寿命、および要求の厳しい生産サイクルでの過負荷アラームの頻度低下として現れるヘッドルームです。

3,000 rpmの定格速度は、HC-SFS 3000 rpm範囲全体でトルクよりも速度が必要なメカニズムへの直接カップリングを可能にするという同じ目的を果たします。5mmピッチのボールねじを3,000 rpmで駆動すると、15 m/minの線形速度に達します — 多くのCNC補助軸にとって、減速ステージなしで十分な速度です。2:1の比率を持つタイミングベルトドライブは、これを駆動軸で1,500 rpmに変換し、利用可能なトルクを2倍にすることで、多くのギアカップリングまたはベルト駆動メカニズムが実際に必要とするポイントに動作点を近づけます。

最高速度4,500 rpmは、利用可能なトルクが比例して減少する定格点を超える定格電力領域で動作範囲を拡張します。この拡張範囲は、負荷が軽く、トラバーストルクの要求が定格値よりもはるかに低い位置決め軸の高速トラバースフェーズに役立ちます。

103と203の間

130 × 130 mmフランジのHC-SFS 3000 rpm範囲は、500W（HC-SFS53）から2,000W（HC-SFS203）まで4段階で構成されています。HC-SFS153Kは3番目のステップに位置し、1kWのHC-SFS103の上、2kWのHC-SFS203の下にあり、両方と物理的なフレームおよび取り付けインターフェースを共有しています。

注目すべき詳細：HC-SFS153KとHC-SFS203Kの両方が同じMR-J2S-200アンプを使用しています。フランジは同一で、機械的な取り付けは同じで、アンプのペアリングも同じです。これは、HC-SFS153K用に設計された機械フレームが、機械的または電気的なパネルの変更なしにHC-SFS203Kを収容できることを意味します — 必要な唯一のパラメータ調整は、アンプが新しいモーターを認識するように設定することです。将来の容量拡張の可能性がある用途では、これは有用な設計の柔軟性です。

ブレーキなし：水平キー溝付き軸のデフォルトとして最適

HC-SFS153Kには電磁ブレーキが搭載されていません。これは、キー溝付き軸が意味をなす水平および対称負荷軸の大多数に最適な構成です。

キー溝付き軸の用途は通常、機械的カップリング — スプロケット、ギアハブ、ウォーム入力軸、ベルトプーリー — を伴います。これらは水平メカニズムで最も一般的です。コンベアドライブ、材料供給システム、水平面上のロータリーインデクサー、水平に取り付けられた機械アセンブリの補助軸などです。これらの軸では、MR-J2S-200のクローズドループ位置制御によるサーボロックは、静止時の位置保持に完全に適しています。17ビットエンコーダーは軸角度を連続的に監視します。アンプは、フォローエラーゼロを維持するために補正電流を供給します。水平でバランスの取れたメカニズムでは、ブレーキが追加するものは何もありません。

ブレーキなし構成の実用的な利点は、このモーターサイズでは現実的です。パネルに24V DCブレーキ回路は不要です。リレー、サージサプレッサーも不要です。PLCにMBRインターロックも不要です。メンテナンススケジュールでの定期的なブレーキ摩耗点検も不要です。モーターは、ブレーキ付きの同等品よりも軽量で短いため、モーター質量が移動構造の慣性に寄与する軸では重要です。

キー溝付き軸とブレーキなしのHC-SFS153Kは、簡単な機械的インターフェースを説明しています。ハブはキー溝付きでロックされ、モーターはMR-J2S-200に接続され、軸は追加の保持ハードウェアなしでクリーンに動作します。軸が実際に垂直または重力負荷がかかる場合は、HC-SFS153BK（キー溝付き軸とスプリング適用ブレーキ）が正しい仕様です。この容量のモーターが複数ある機械では、各軸に意図的に垂直軸テストを適用し、それに応じて仕様を設定することで、どこでもブレーキをデフォルトにするよりもクリーンな設計が得られます。

互換性のあるアンプ

HC-SFS153Kは、MR-J2S-200アンプファミリー — 2kW容量のJ2-Superプラットフォームとペアになっています。モーターは1.5kWですが、3,000 rpmでの電流需要は、1kWのMR-J2S-100ではなく、2kWのアンプクラスを必要とします。これは、HC-SFS 3000 rpm範囲全体で一貫しています。HC-SFS153とHC-SFS203の両方がMR-J2S-200を使用します。

MR-J2S-200Aは、CNCシステム、PLC、および外部モーションコントローラーからのアナログおよびパルストレインコマンドを処理します。位置、速度、トルク制御モードがすべて利用可能であり、スイッチングモードの組み合わせP/S、S/T、およびT/Pも利用可能です。RS-232CはMR Configuratorセットアップソフトウェアに接続します。これは、工作機械および一般的な自動化アプリケーションの標準的な選択肢です。

MR-J2S-200Bは、SSCNET光ファイバーシリアルバスを介して三菱AシリーズおよびQシリーズモーションコントローラーに接続します。すべての軸コマンドとエンコーダーフィードバックは光ネットワークを介して伝送されます。協調軸モーション — 電子ギアリング、コンツーリング、同期フィード — が三菱モーションコントローラーによって管理されるマルチ軸マシンに必要です。

MR-J2S-200CPは、デジタルI/OまたはCC-Linkネットワーク信号によってアクティブ化される、最大31ポイントのポイントテーブルを備えた内蔵単軸位置決め機能を備えています。他の軸との協調を必要としないスタンドアロンのインデックス位置決め軸の場合、CPは専用モーションコントローラーのコストを削減します。

互換性に関する注意。 HC-SFS153KはMR-J2S-200アンプが必要です。これは第一世代のMR-J2-200とは互換性がありません。17ビットJ2-Superエンコーダープロトコルをデコードできません。オリジナルのMR-J2-200ハードウェアで稼働しているマシンでは、HC-SF153K（キー溝付き軸、14ビットエンコーダー、同じ機械寸法）が正しいモーターです。更新アダプターキットなしではMR-J3またはMR-J4アンプとは互換性がありません。

典型的な用途

タイミングベルトおよび同期ドライブの主軸。 3,000 rpmサーボモーターで非常に一般的な構成であるタイミングベルト減速機を駆動する機械軸は、標準設計慣行としてキー溝付きプーリーを使用します。ベルトの張力はプーリーハブをラジアルに予圧し、キーはベルトドライブのラジアルおよび接線方向の負荷の組み合わせでプーリーが軸上で回転するのを防ぎます。HC-SFS153Kのキー溝付き軸は、まさにこれらのドライブが必要とするものです。

ウォームギア入力ドライブ。 ロータリーインデクシングテーブル、サーボ駆動ターレット、およびウォームギア減速機を使用した角度位置決めメカニズムは、キー溝付きカップリングハブを介してモーターをウォーム軸に接続します。ウォームドライブのバックドライブに対する耐性は、モーターがサーボロックよりもギア減速を介して位置を保持していることが多いためであり、キー溝インターフェースは、位置決めサイクルおよび保持フェーズ全体でモーターからウォームへのカップリングが機械的に確実であることを保証します。

コンベアおよび搬送システムでのチェーンスプロケットドライブ。 チェーンドライブを使用するサーボ駆動コンベアセクションおよび搬送メカニズムは、キー溝付きボアを使用してモーター軸にスプロケットを取り付けます。チェーンドライブは断続的な衝撃負荷をかけます — 各チェーンリンクの噛み合いは一時的なトルクスパイクを発生させます — キー溝インターフェースは、摩擦クランプが徐々に課題となるような、これらのサイクル衝撃入力を堅牢に処理します。

CNC工作機械の補助軸ドライブ。 CNCマシニングセンターのパレットチェンジャー回転軸、ロータリーツールマガジンドライブ、および切りくずコンベアドライブは、モーターからメカニズムへのインターフェースでキー溝付きカップリングを使用することがよくあります。特に軸がキー溝付き軸入力を中心に設計された既存のギアメカニズムに接続する場合です。

繊維およびコンバーティング機械のドライブロール。 スリッター機、ラミネートライン、および繊維加工装置の送りロールおよびテンションロールドライブでは、ロールハブが製品範囲全体でドライブ軸にキー溝で接続されています。このような機械でモーターを交換する際にロールハブを変更しない場合、モーターが同じキー溝仕様を備えていると、交換は簡単です。

よくある質問

Q1: HC-SFS153Kは、わずか1.5kWであるにもかかわらず、なぜMR-J2S-100ではなくMR-J2S-200アンプを使用するのですか？

アンプクラスは、モーターの電力定格だけでなく、電流需要によって決定されます。3,000 rpmおよび1.5kWでは、HC-SFS153KはMR-J2S-100の定格出力を超える電流を消費します。三菱のモーター・アンプ互換性テーブルは、3,000 rpmでのHC-SFS153およびHC-SFS203に対してMR-J2S-200を確認しています。これは、HC-SFS152（2,000 rpmで1.5kW）もMR-J2S-200を使用していることと一致しています — この電力と速度の組み合わせでの電流エンベロープは、モーターの銘板ワット数に関係なく、より大きなアンプを必要とします。

Q2: HC-SFS153K（キー溝付き）とHC-SFS153（ストレート軸）の実際の違いは何ですか？

パフォーマンス仕様は同一です — 同じ4.78 Nmの定格トルク、同じ14.3 Nmのピークトルク、同じエンコーダー、同じアンプです。違いは純粋に軸からハブへのトルク経路です。HC-SFS153Kの機械加工されたキー溝はキーのせん断断面積を介して機械的にトルクを伝達します。HC-SFS153のストレート軸は、カップリングハブからの摩擦クランプに依存します。キー溝付きバリアントは、駆動コンポーネントにキー溝付きボアがある場合、メカニズムがサイクル反転または衝撃負荷を伴う場合、または振動下での長期的なトルク経路の整合性が設計上の優先事項である場合に適切です。クリーンな水平軸上の滑らかなボア精密カップリングの場合、ストレート軸のHC-SFS153はよりシンプルで同等に信頼性があります。

Q3: 第一世代のMR-J2-200アンプで稼働しているマシンで、HC-SFS153KはHC-SF153Kの代替として使用できますか？

いいえ。HC-SFS153Kの17ビットエンコーダーは、第一世代のMR-J2-200アンプとは互換性がありません。互換性があるのはHC-SF153K（キー溝付き軸、14ビットエンコーダー）のみです。オリジナルのMR-J2-200ハードウェアと互換性があります。マシンがすでにMR-J2S-200アンプにアップグレードされている場合、HC-SFS153Kは機械的に直接ドロップイン交換でき、より高いエンコーダー分解能は自動的な利点となります。

Q4: アブソリュートエンコーダーのバックアップバッテリーはどこにありますか？

バッテリー — 三菱 A6BATリチウムセル — はMR-J2S-200サーボアンプ内にあり、モーター内ではありません。電源オフ期間中にマルチターンアブソリュートカウンターを維持します。アンプからの最初のバッテリー低下アラームで交換してください。遅延しないでください。完全に放電したバッテリーはマルチターンカウンターをリセットし、軸が生産に戻る前に次の起動時にリファレンス復帰サイクルが必要になります。高可用性マシンでは、バッテリー低下アラームは即時のメンテナンスタスクとして扱う必要があります。

Q5: HC-SFS153Kは生産終了しました。調達およびアップグレードのオプションは何ですか？

HC-SFS153Kは、三菱サーボコンポーネントスペシャリストを通じて中古在庫およびテスト済み再生品として引き続き入手可能であり、既存のJ2-Superプラットフォームマシンを維持するための実用的な選択肢となっています。新しい機械設計または完全なプラットフォームアップグレードの場合、現在の世代の同等品はHG-KRまたはHF-KPシリーズとMR-J4またはMR-JEアンプから引き出されます — ただし、エンコーダープロトコルが互換性がないため、モーターとアンプの両方を一緒に交換する必要があります。アンプがまだ機能している多数のHC-SFS153Kユニットを持つマシンでは、既存のJ2-Superプラットフォームを中古モーターで維持することが、完全なドライブシステムアップグレードよりもコスト効率が高いことがよくあります。
