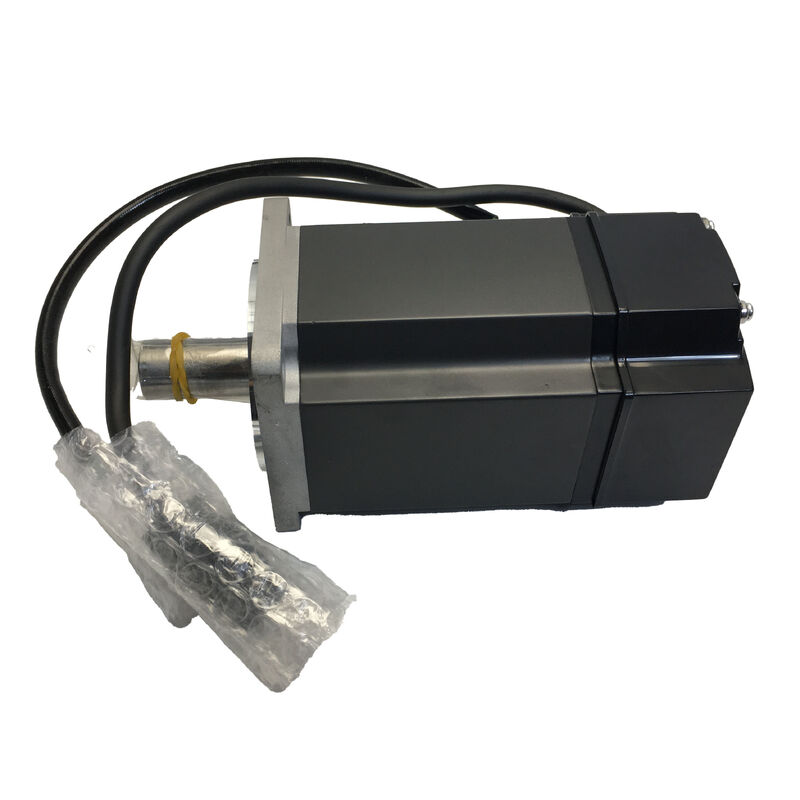

三菱 HC-KFE43K サーボモーター

MELSERVO HC-KFEシリーズ | 400W | 3000 RPM | キー溝付き軸 | 低慣性 | MR-Eアンプ対応

スペースが限られた場所でのコンパクトなパワー

すべての機械軸に大型モーターが必要なわけではありません。コンパクトな自動化セル、ピッキング・プレイステーション、補助フィードドライブ、小型CNCマシンでは、タイトなパッケージで信頼性の高いクローズドループ制御を提供するサーボモーターが定期的に必要とされます。そして、摩擦だけに頼るのではなく、機械的な伝達に実際にロックする軸構成を備えています。

三菱 HC-KFE43K はその要件を満たします。汎用サーボアンプの MR-E ファミリーとの使用に特化して設計された MELSERVO HC-KFE シリーズの一部であるこの 400W 低慣性サーボモーターは、標準的なキー溝付き軸を備えています。これは、プレーンなストレート軸の HC-KFE43 と区別する「K」サフィックスです。定格速度 3000 RPM、定格トルク 1.3 N・m、フランジ取り付けフットプリント 60 × 60 mm で、汎用産業オートメーションのスペースと予算の制約に対して、正確な位置決めと速度制御を提供します。

技術仕様

キー溝付き軸：実際の機械負荷にとってなぜ重要なのか

プレーンな滑らかな軸は、干渉フィット、セットスクリュー、またはクランプハブを介してトルクを伝達します。これらはすべて摩擦とクランプ力に依存します。繰り返し逆転する負荷の下では、その接続は何千サイクルもかけて緩み、軸とハブの相対回転、フレッティング摩耗、位置決めドリフトを引き起こす可能性があります。

HC-KFE43K の軸にあるキー溝はトルク経路を変更します。機械加工されたキーが軸とハブの間に配置され、軸の方向が何度逆転してもスリップしない直接せん断接続を作成します。タイミングベルトドライブ、ギアハブ、カップリングで、頻繁な方向変更があるアプリケーション（包装機械のサイクルドライブ、インデックス軸、ラベルアプリケーター）では、キー溝付き軸が機械的に適切な選択です。

三菱電機の MELSERVO ドキュメントによると、キー溝付きキーは HC-KFE シリーズの 200W および 400W モーターで標準装備されています。HC-KFE43K はキーが付属しており、対応するキー溝付きハブに直接組み立てることができます。

400W での低慣性：小型パッケージでの高速応答

HC-KFE43K の慣性モーメント（0.0000460 kg・m²）は、MELSERVO HC シリーズ内で低慣性として分類されます。この低いローター慣性は、より高速な速度応答に直接つながります。つまり、特定のトルク出力に対してローターがより速く加速・減速し、セトリング時間を短縮し、位置決めアプリケーションでのサイクルレートを向上させます。

低慣性のトレードオフは、このクラスのすべてのサーボモーターと同様に、慣性ミスマッチに対する感度です。反射された負荷慣性がローター慣性を大幅に超える場合、慎重なチューニングなしではクローズドループの安定化が困難になります。三菱の MR-E アンプは、リアルタイムの自動チューニングによりこれを解決します。これは、動作中に負荷慣性を継続的に推定し、それに応じて制御ゲインを調整します。これにより、コミッショニング時間が短縮され、さまざまな負荷条件での安定性が向上します。

3 倍のピークトルク比（定格 1.3 N・m に対する 3.8 N・m）は、ドライブを飽和させることなく、加速ランプや突然の負荷変動に対して十分なヘッドルームを提供します。

MR-E アンプシリーズ：汎用、コミッショニングが容易

HC-KFE シリーズは、「MR-E 専用モーター」として特別に指定されており、三菱の MR-E 汎用サーボアンプシリーズとの直接使用のために設計されています。この区別は重要です。HC-KFE43K は、同一の電気定格を共有していても、HC-KFS43K（MR-J2S アンプとペアになる）または HC-KFS43（MR-J2S とも）と互換性がありません。

MR-E アンプラインは、アナログおよびパルス列セットポイントインターフェイスを備えた位置、速度、トルク制御モードをサポートしています。リアルタイム自動チューニング機能、ゲイン切り替え機能、シンプルなパラメータ構造により、J2S または J3 プラットフォームへの投資が正当化されない単軸または非ネットワーク化オートメーションに適しています。MR-E-40A（汎用、パルス/アナログインターフェイス）は、400W クラスの HC-KFE43K の標準アンプペアリングです。

このモーターが指定される場所

400W HC-KFE43K は、MR-E アンプのシンプルさと経済性が評価される汎用産業アプリケーションの範囲全体で実用的な選択肢です。

• 包装およびラベリング機器ラベルアプリケーター駆動軸、フィルム送り制御、シールタイミング機構
• 食品および飲料加工機械コンベア位置決め、ポーション制御ドライブ、ドーシング軸制御
• 印刷およびコンバーティングラインウェブテンション補助ドライブ、ニップロール制御
• 汎用 CNC 補助軸ツールチェンジャー、ロータリーテーブル、補助位置決め
• 組立および試験装置低サイクルレートの精密位置決めタスク
• 繊維およびワイヤー巻き取り機繰り返し可能な位置決めを必要とするトラバースおよび送り軸

IP55 定格と軸貫通部の例外

HC-KFE43K 本体は IP55 定格を備えています。標準条件下での塵埃の侵入およびあらゆる方向からの水しぶきに対する保護です。ただし、三菱電機のドキュメントでは、軸貫通部およびコネクタ端は IP55 定格ではないと明記されています。直接のクーラント暴露、下からの飛沫、または軸貫通部での浸漬リスクがあるアプリケーションでは、追加のシーリング対策またはオイルシールバリアントを検討する必要があります。ほとんどの屋内オートメーション環境では、この注意書きは実質的な影響はありませんが、モーター取り付け付近に湿った、または洗浄が必要なゾーンがある機械では確認する価値があります。

よくある質問

Q1: HC-KFE43K と HC-KFS43K の違いは何ですか？

どちらのモーターも電気仕様は同一です。400W、3000 RPM、定格トルク 1.3 N・m、17 ビットアブソリュートエンコーダ、キー溝付き軸です。重要な違いは、互換性のあるアンプです。HC-KFE43K は MR-E シリーズアンプ用に設計されており、HC-KFS43K は MR-J2S シリーズアンプ用に設計されています。両方のモーターファミリーは、互いのアンプと互換性がありません。HC-KFE モーターを MR-J2S アンプと、またはその逆で使用することは、三菱によってサポートされていません。

Q2: HC-KFE43K は電源投入後にホームポジション設定サイクルが必要ですか？

いいえ。内蔵アブソリュートエンコーダは、電源に依存せずに位置データを保持します。システムに電源が投入されると、モーターの現在の軸位置は、参照復帰動作なしに MR-E アンプによって直ちに読み取られます。これにより、起動時のホームポジション設定時間が不要になり、電源が切断されたときの正確な位置から機械が運用を再開できるようになります。

Q3: HC-KFE43K のブレーキ付きバージョンはありますか？

はい。HC-KFE43BK は、統合された電磁保持ブレーキとキー溝付き軸を備えた同じモーターを示します。ブレーキはフェイルセーフ（スプリングエンゲージ、24 VDC で解放）であり、垂直軸または駆動が非通電時に負荷を所定の位置に保持する必要があるアプリケーションで使用されます。BK バリアントは、追加のブレーキアセンブリにより、慣性モーメントが高く、重量も大きくなります。

Q4: このモーターの推奨慣性比は？

三菱は、標準的な MR-E アプリケーションでは、負荷慣性モーメントとモーター慣性モーメントの比率を 30 倍以下に保つことを推奨していますが、慎重なチューニングでこれを拡張できます。HC-KFE43K のローター慣性 0.0000460 kg・m² は、最大 0.00138 kg・m² の負荷慣性がこのガイドライン内に収まることを意味します。これを超える負荷の場合、MR-E の自動チューニングは補償を試みますが、応答帯域幅とセトリング時間は低下します。負荷慣性が大幅に高い場合は、積極的なゲイン調整よりも、慣性比を改善するための機械的な減速ステージの方が一般的に効果的です。

Q5: HC-KFE43K はまだ生産されていますか？入手可能ですか？

HC-KFE シリーズは、三菱が新しいプラットフォームに移行するために廃止した MR-E 世代に属します。このモーターは現在、スペアパーツステータスです。しかし、MR-E の設置ベースは世界的に大きく、新品同様品と認定再生品の HC-KFE43K の両方のユニットが産業オートメーションのアフターマーケットで流通し続けています。MR-E ベースの機械を保守している施設では、三菱専門部品サプライヤーを通じて交換ユニットの調達は一般的に容易です。
