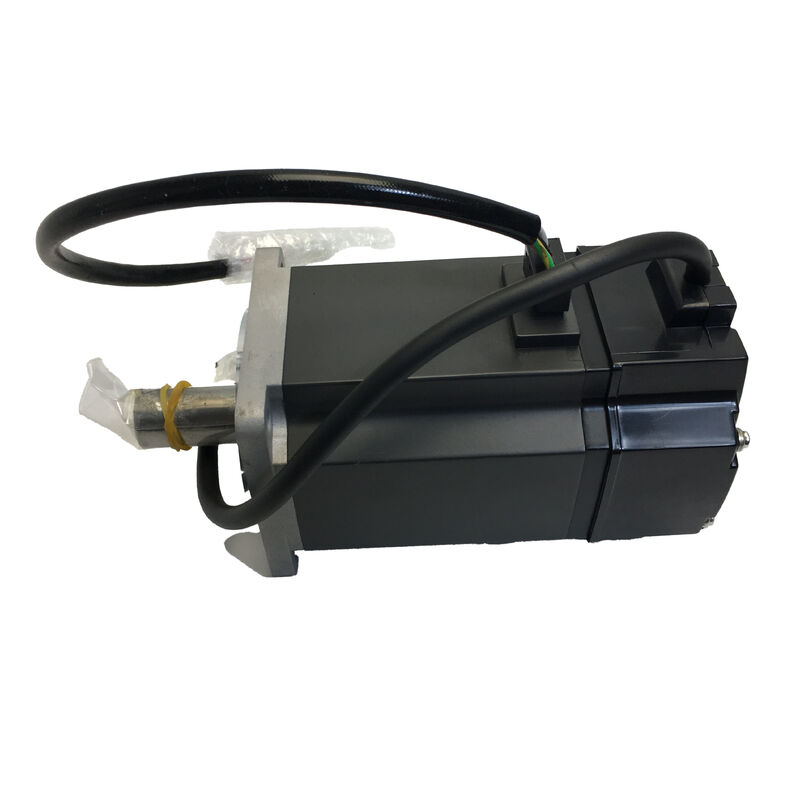

三?? サーボモーター HC-KFE73 HCKFE73

三菱電機 HC-KFE73 ACサーボモーター

750W | 定格トルク 2.4 Nm | 3000 RPM | 10,000 ppr エンコーダ | MR-E-70A互換 | 80×80mmフランジ | ストレート軸 | IP55ボディ | 生産終了

最大出力HC-KFEモーターのベースモデル

サーボモーターに追加できるオプション（ブレーキ、キー溝、オイルシールなど）は、すべて特定のアプリケーション要件に対応しています。これらのオプションを取り除くと、残るのはローター、ステーター、軸、エンコーダのみのベースモーターであり、電気入力を制御された機械的出力に変換するという基本的な役割を果たします。HC-KFE73は、MELSERVO MR-Eエコシステムにおいてまさにこれを表しています。

定格出力750W、定格トルク2.4 Nmで、HC-KFEシリーズの出力範囲の最上位に位置し、MR-E-70A汎用サーボアンプと組み合わされます。

ブレーキはなく、軸はキー溝のないストレートです。

重力負荷がなく、駆動系のカップリングがキー溝による確実なロックなしでトルク伝達を管理できる水平軸の場合、この構成はシリーズの750W出力を最大限に、最もコンパクトで低コストな形で提供します。追加のサブアセンブリ、追加配線、24VDCブレーキ回路の設計は不要です。

技術仕様

HC-KFE73の位置づけ：実用的なクラスの最上位

HC-KFEシリーズは、100W (HC-KFE13)、200W (HC-KFE23)、400W (HC-KFE43)、750W (HC-KFE73) の4つの出力レベルをカバーしています。73という型番は、MR-Eアンププラットフォームがサポートする上限を示しています。これ以上の出力を求める場合は、MR-Eクラスを離れ、より高仕様の絶対エンコーダモーターを備えたMR-J2SまたはMR-J3アンプファミリーに移行する必要があります。

キー溝付きのHC-KFE73K、ブレーキ付きのHC-KFE73B、または両方付きのHC-KFE73BKといったバリエーションではなく、750Wのベースモデルを選択することは、2つのシナリオで経済的に理にかなっています。1つ目は、剛性のあるカップリングを備え、摩擦のみでトルクを確実に伝達し、キー溝の必要性をなくす水平軸です。2つ目は、サーボオフ時に重力の影響を受けない軸（コンベア駆動、水平送り軸、水平平面上の回転テーブルなど）で、電磁ブレーキが安全機能を持たず、コストと制御の複雑さを増すだけの場合です。

これらの状況では、HC-KFE73はMR-Eプラットフォームが提供できるすべてのトルクを、可能な限りシンプルなモーター構成で提供します。

2.4 Nm / 7.2 Nm トルク配分の理解

HC-KFE73の仕様には常に2つのトルク値が表示されます：定格2.4 Nmとピーク7.2 Nmです。これらは異なる質問に答えます。

定格トルク（2.4 Nm）は熱的限界であり、モーターが絶縁クラスの温度制限を超えずに無期限に維持できるトルクレベルです。軸のサイジングでは、全デューティサイクルにおける実効トルク（RMS）がこの値以下である必要があります。コンベア駆動、ファン負荷、定張力巻き取りなどの連続プロセスでは、2.4 Nmが選択を左右する数値です。

ピークトルク（7.2 Nm）は、加速および減速フェーズ中に利用可能な過渡的な能力を表します。これは定格値の3倍であり、HC-KFEファミリー全体で一貫した比率であり、熱容量ではなくアンプの瞬間的な電流制限によって制約されます。

20～30%のデューティサイクルでラピッドトラバースを行うポイントツーポイント位置決め軸では、この7.2 Nmのピークが軸を迅速に加速させます。これは、短ストローク、高頻度の移動におけるサイクルタイムを決定する数値です。

三菱の垂直軸アプリケーションに関するドキュメントでは、不均衡トルクは定格トルクの70%未満（このモーターの場合は約1.68 Nm未満）に保つべきとされています。この限界に近い垂直軸の場合、ブレーキ付きバリエーションが適切な仕様となります。ブレーキなしのベースHC-KFE73は、電源オフ時に保持力がありません。

80×80mmフランジとそのシリーズにおける位置づけ

フランジサイズが60×60mm（400WクラスHC-KFE43で使用）から80×80mm（750W HC-KFE73で使用）へのジャンプは、物理的な境界線です。80×80mm規格を受け入れるために、60×60mm規格用に設計された機械の取り付けプレートは、ボルト穴パターンとフランジレジスタ径の両方がこの遷移で変更されるため、加工なしでは受け入れられません。

しかし、80×80mmクラス内では、寸法の一貫性は、MELSERVO HCおよびHFモーターファミリーのラインナップの実用的な利点の1つです。

HC-KFE73は、HC-KFS73（MR-J2S互換）、HC-MFS73、およびHG-KRおよびHG-KNシリーズの現行世代の同等品とフランジフットプリントを共有しています。

これは、80×80mm MELSERVOモーター用に設計された取り付けプレートを持つ機械は、構造的な変更なしにHC-KFE73を受け入れられることを意味します。

標準、ブレーキ、バリエーションモデル間で軸方向のボディ長が異なるため、リアクリアランスを確認する必要がありますが、フランジ面自体は一貫しています。

古い工作機械のメンテナンス計画において、この互換性は、ドライブシステムのアップグレードがモーター交換を伴う場合に、世代を超えた機械的な交換を簡素化します。

MR-E-70A：このアンプがシステムにもたらすもの

HC-KFE73の指定アンプであるMR-E-70Aは、汎用のパルス列サーボアンプであり、そのシンプルさは制限ではなく意図的な設計上の選択です。外部モーションコントローラ、PLC位置決めモジュール、またはCNC出力からのパルス列として位置コマンドを受け入れ、モーターのインクリメンタルエンコーダフィードバックに対してそれらを実行します。

ネットワークプロトコル、フィールドバス設定、CNC常駐ドライブソフトウェアはありません。パルスソースを接続し、ゲインを調整すれば、軸は動作します。

MR-E-70AGバリエーションは、パルス列の代わりにアナログ速度コマンド（±10V）を受け入れ、これは上位システムが位置コマンドではなく速度基準を提供するアプリケーション（張力制御、ワインダー駆動、コンベア速度調整など）に適しています。

両方のバリエーションは、パラメータを介して最大7つの内部保存速度設定をサポートし、デジタル入力の組み合わせでアクセス可能で、連続パルスソースなしで固定速度動作を必要とするアプリケーションに対応します。

MR-Configuratorソフトウェアは、ゲイン調整、監視、および組み込みのリアルタイム自動チューニング機能を提供し、初回動作時に接続された負荷にサーボゲインを自動的に適応させます。これは、詳細なドライブドキュメントを持たない機械のメンテナンスエンジニアにとって実用的なコミッショニング機能です。

IP55ボディ定格：正しく読み取る

HC-KFE73ボディのIP55定格は、モーターハウジング表面をあらゆる方向からの粉塵の侵入および水の噴流から保護し、このモーターは開放的な機械環境、水平マシニングセンタのクーラント飛沫ゾーンの近く、および定期的な洗浄が行われる一般的な産業設備に快適に配置できます。

三菱のカタログドキュメントには、定格がカバーしないものが明記されています：軸貫通部とコネクタです。

これらの2つの場所は、ハウジングの保護を迂回します。軸出口領域に到達するクーラント、またはエンコーダコネクタおよびモーター電源コネクタの汚染は、ハウジング定格に関係なく、時間の経過とともにモーターを劣化させる可能性があります。

エンコーダコネクタは特に敏感です。エンコーダ信号ピンの湿気または金属汚染は、コネクタの腐食が目に見えるようになる前に、サーボアラームとして現れる位置フィードバック異常を引き起こします。

湿度の高い環境やクーラントに直接さらされる設置場所では、軸出口点の周囲に機械的な保護を追加するか、オイルシール付きのモーターバリエーションを指定することが、工学的に適切な対応です。

一般的な産業用途の大多数では、HC-KFE73のIP55ボディは適切な環境保護を提供します。

インクリメンタルエンコーダと機械の起動

HC-KFE73の10,000 pprインクリメンタルエンコーダは、MR-Eアンプが速度ループと位置ループの両方の閉ループに使用する位置フィードバックを提供します。HC-KFSシリーズに搭載されている絶対エンコーダとは異なり、このエンコーダは電源オフイベントを介した位置メモリを持ちません。

実際には、機械の主電源が復旧するたびに、CNCまたはモーションコントローラが有効な絶対位置を受け入れる前に、リファレンス復帰（ホーニングサイクル）を完了する必要があります。

モーターのZパルス（1回転あたりのマーカー）は、機械のリミットスイッチまたはリファレンスカムと組み合わせて、ホーニングサイクルのリファレンスを提供します。リファレンス復帰がルーチンで高速な操作である機械（ほとんどのCNCマシニングセンタや標準的な軸構成など）では、これは起動時間に15～30秒程度を追加するだけの軽微な不便です。

電源中断が頻繁な機械や、ホーニングサイクルが生産プロセスを妨げる機械の場合、HC-KFSシリーズの絶対エンコーダバリエーション（17ビット、131,072 ppr、MR-J2S互換）はこの制限に対応しますが、システムコストが高くなります。

インクリメンタルエンコーダを備えたHC-KFE73は、起動ホーニングが運用上許容できる場合に適切な仕様です。

よくある質問

Q1: HC-KFE73に適切なMR-Eアンプは何ですか、また位置制御モードと速度制御モードの両方をサポートしていますか？

HC-KFE73はMR-E-70AまたはMR-E-70AGとペアになります。MR-E-70Aは位置制御モードで動作し、外部コントローラからのパルス列コマンドを受け入れます。MR-E-70AGは、速度制御アプリケーション向けにアナログ速度コマンド入力を追加します。

どちらも750Wモータークラスに一致する「70」という指定を持っています。どちらも絶対エンコーダインターフェースをサポートしていません。MR-Eシリーズは、HC-KFEファミリーのインクリメンタルエンコーダモーター専用に設計されています。絶対エンコーダ動作が必要な場合は、モーターとアンプの両方をMR-J2S以降のシリーズにアップグレードする必要があります。

Q2: HC-KFE73はキー溝のないストレート軸ですが、推奨されるカップリング方法は？

キー溝のないモーターの場合、トルク伝達はカップリングのクランプ力またはカップリングボアとモーター軸間の嵌合に完全に依存します。リジッドクランプタイプのカップリング（分割ハブと締め付けネジ）は、ストレート軸の軸からカップリングへの接続の標準的な選択肢です。

カップリング設計は、ミスアライメントによるラジアル力がモーターのフロントベアリングに負荷がかかるのを防ぐために、ミスアライメント補償（ベローズまたはディスクカップリングが推奨）も提供する必要があります。クランプ力に関係なく確実なトルクロックが必要なアプリケーション（高サイクル負荷、頻繁な逆転、または高トルク）では、HC-KFE73K（キー溝付きバリエーション）を指定することが適切な工学的判断です。

Q3: HC-KFE73とHC-KFS73のアプリケーション適合性の比較は？

両モーターは、定格トルクとピークトルク（2.4 Nm / 7.2 Nm）、定格回転速度（3,000 RPM）、フランジ寸法（80×80mm）が同一です。違いはエンコーダとアンプのクラスにあります。

HC-KFE73は10,000 pprインクリメンタルエンコーダを使用し、MR-E-70Aアンプが必要ですが、HC-KFS73は17ビット絶対エンコーダ（131,072 ppr）を備え、MR-J2S-70A/Bシリーズが必要です。

HC-KFS73はホーニングサイクルを排除し、より高解像度のフィードバックを提供しますが、システムコストが高くなります。絶対位置保持が重要な新しい機械設計では、HC-KFS73がより良い仕様です。既存のMR-Eベースの機械での交換の場合、HC-KFE73は搭載されているアンプに正しく適合します。

Q4: HC-KFE73は電磁ブレーキなしの垂直軸アプリケーションに適していますか？

モーター自体はどの取り付け方向でも機械的に対応可能ですが、ブレーキがないことは垂直軸に特有の安全上の考慮事項を生じさせます。サーボアンプの電源がオフになると（制御されたシャットダウン、非常停止、または停電時）、負荷を搭載した垂直軸は、保持機構がない場合、重力によってドリフトまたは落下します。ブレーキなしのHC-KFE73は、受動的な保持を提供しません。

機械的なロックまたはカウンターバランスで負荷を保持できる垂直軸、または電源オフ時に負荷を捕捉するハードストップによって軸移動が制限される場合、ベースモーターは許容される場合があります。

電源オフ時の自由落下が安全上の危険またはワークピースの損傷のリスクとなる垂直軸の場合、HC-KFE73B（電磁ブレーキ付き）が必要な仕様です。

Q5: マシンのアップグレード時にHC-KFE73の代替となる現在の三菱モーターは？

現在の生産における最も直接的な機械的代替品は、80×80mmフランジフットプリントを共有するHG-KR73シリーズ（MELSERVO J4、MR-J4-70A互換）です。HG-KR73は22ビット絶対エンコーダ（4,194,304 ppr）を備え、MR-J4-70Aアンプで動作し、3,000 RPMで同じ2.4 Nm / 7.2 Nmのトルク値を提供します。

機械的な交換は簡単です（同じフランジ、同じボルトパターン）。ただし、アンプをMR-E-70AからMR-J4-70Aに交換し、エンコーダケーブルをMR-J3ENCBLタイプに変更し、HGモーターに適したサーボパラメータでドライブシステムを再コミッショニングする必要があります。計画的なアップグレードの文脈では、この移行は絶対エンコーダ動作も提供し、すべての起動時のホーニングサイクルを排除します。
