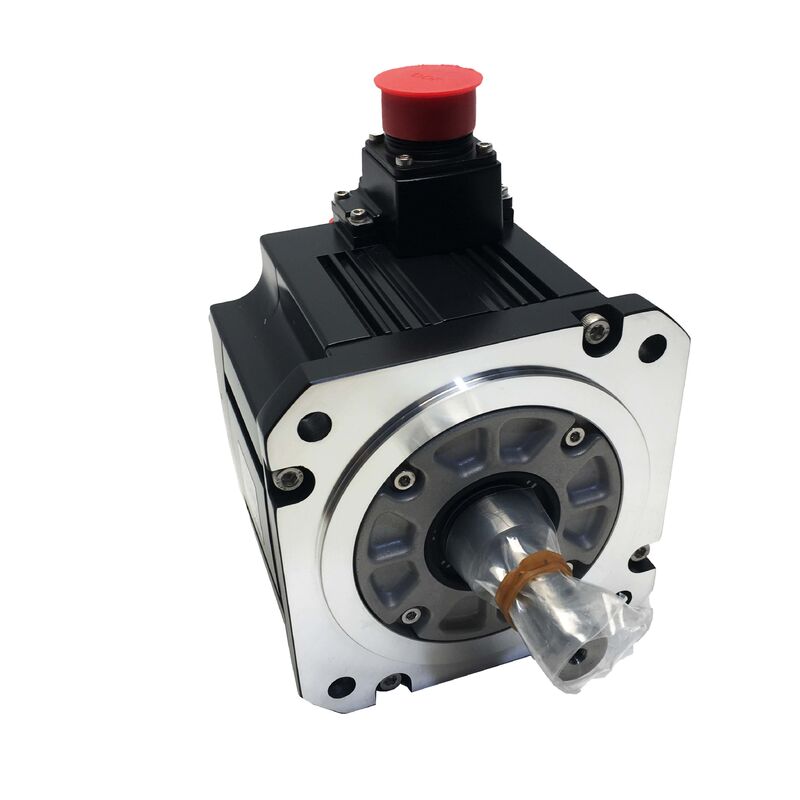

三菱 HF-SP524 | MELSERVO-J3 ACサーボモーター
部品番号: HF-SP524
ブランド: 三菱電機
シリーズ: MELSERVO-J3 -- HF-SP タイプ
状態: 新品 / リファービッシュ
概要
三菱電機製 MELSERVO-J3 シリーズの 500W AC ブラシレスサーボモーター HF-SP524 です。この中慣性、中出力モーターは 400VAC 仕様で、マテリアルハンドリングシステム、産業用ロボット、多軸自動化装置における精密送り軸および位置決めアプリケーション向けに設計されています。定格連続トルク 2.39 Nm、ピーク能力 7.16 Nm を誇り、定格速度 2,000 RPM、最大速度 3,000 RPM で動作します。内蔵の 18 ビットアブソリュートエンコーダーは正確な位置情報を、IP67 の環境シーリングは過酷な産業環境での長期的な耐久性を保証します。主な仕様
定格出力
500 W (0.5 kW)
| 定格トルク |
2.39 Nm |
| 最大トルク |
7.16 Nm |
| 定格電流 |
1.5 A |
| 電源電圧 |
400VAC クラス (3相) |
| 定格速度 |
2,000 RPM |
| 最大速度 |
3,000 RPM |
| エンコーダー |
18ビットアブソリュート (内蔵) |
| 軸タイプ |
ストレート軸 |
| 保持ブレーキ |
なし (標準) |
| 保護等級 |
IP67 (筐体) |
| フランジサイズ |
130 × 130 mm |
| 対応アンプ |
MR-J3-60A4 / MR-J3-60B4 |
| 動作温度 |
0 ～ +40℃ |
| シリーズ |
MELSERVO-J3 -- HF-SP |
| 400V 動作の利点 |
「24」の接尾辞は、HF-SP 500W モーターの 400VAC バリアントであることを示します。200V 仕様の 2.9A に対して 1.5A の定格電流で動作するため、設置に関して大きなメリットがあります。 |
・低電流引き込みにより、ケーブル断面積の要件が軽減されます
・サーボアンプ出力段の熱ストレスが低減されます
・長距離ケーブルでの電圧降下が最小限に抑えられます
・ヨーロッパおよびアジアの設備で一般的な 400VAC 三相インフラストラクチャとの直接互換性があります
中慣性設計
HF-SP ファミリーの中慣性設計は、駆動台車、ロータリーインデクサ、工作機械のボールねじ軸など、大きな機械的負荷を伴うアプリケーションに最適化されています。3:1 のピーク対定格トルク比は、一般的な位置決めサイクルレートに対して十分な加速ヘッドルームを提供します。
18 ビットアブソリュートエンコーダー
高分解能アブソリュートエンコーダーは、1回転あたり 262,144 カウントを提供し、電源断時でもバッテリーサポートなしで位置データを保持します。
これにより、起動時のホームシーケンスが不要になり、システム起動時に即座に位置情報を取得できます。
IP67 環境保護
IP67 定格の筐体は、粉塵の侵入に対して完全に保護され、最大 1 メートルまでの水没に 30 分間耐えます。
この堅牢なシーリングは、早期のモーター故障の原因となるクーラント、洗浄液、産業用汚染物質から保護します。
ドライブ互換性
HF-SP524 は、三菱電機製 MR-J3-60A4 (アナログ/パルスコマンド) または MR-J3-60B4 (SSCNET III ファイバーネットワークコマンド) サーボアンプと組み合わせて使用します。
SSCNET III アーキテクチャは、配線を簡素化した協調多軸システム向けに、ノイズに強い光ファイバー通信を提供します。
よくある質問
Q1: HF-SP524 と HF-SP52 の違いは何ですか？また、400V 仕様を選択するのはどのような場合ですか？
どちらのモーターも 500W の HF-SP ユニットで、トルク、速度、機械的仕様は同じです。
HF-SP52 は 200VAC で 2.9A から動作しますが、HF-SP524 は 400VAC で 1.5A を使用します。施設で 400VAC 三相インフラストラクチャを使用しており、配線を簡素化し、熱負荷を軽減したい場合は、400V 仕様を選択してください。
Q2: HF-SP524 にはどのサーボアンプが必要ですか？
適切なアンプの組み合わせは、三菱電機製 MR-J3-60A4 (アナログおよびパルス列コマンド) または MR-J3-60B4 (SSCNET III 光ファイバーネットワークコマンド) であり、どちらも 400VAC 三相入力を定格としています。ドライブとモーターの電圧クラスは一致する必要があります。
Q3: HF-SP シリーズが中慣性設計を採用しているのはなぜですか？
中慣性モーターは、より高い負荷慣性比を許容するため、マテリアルハンドリング台車や工作機械軸など、大きな機械的負荷を伴うアプリケーションに適しています。この設計は、過剰なゲイン調整なしに、安定した、ダンピングの効いた軸応答を提供します。
Q4: HF-SP524 は、ブレーキなしで垂直軸に使用できますか？
このバリアントには統合ブレーキがありません。かなりの重量を支える垂直軸の場合、ブレーキ付きバリアント (HF-SP524B) は、電源喪失時の軸の落下を防ぐための機械的な保持を提供します。ブレーキなしの HF-SP524 は、水平軸や、ドライブが積極的に位置を保持するアプリケーションに適しています。
Q5: 中古の HF-SP524 を調達する際に確認すべきことは何ですか？
エンコーダーコネクタとケーブル出口に損傷や腐食がないか点検してください。三相巻線抵抗を測定してバランスを確認し、絶縁抵抗をチェックしてください。軸を回転させてベアリングの状態を評価し、軸シールを点検してください。エンコーダー検証と無負荷での起動を含むベンチテストを推奨します。
