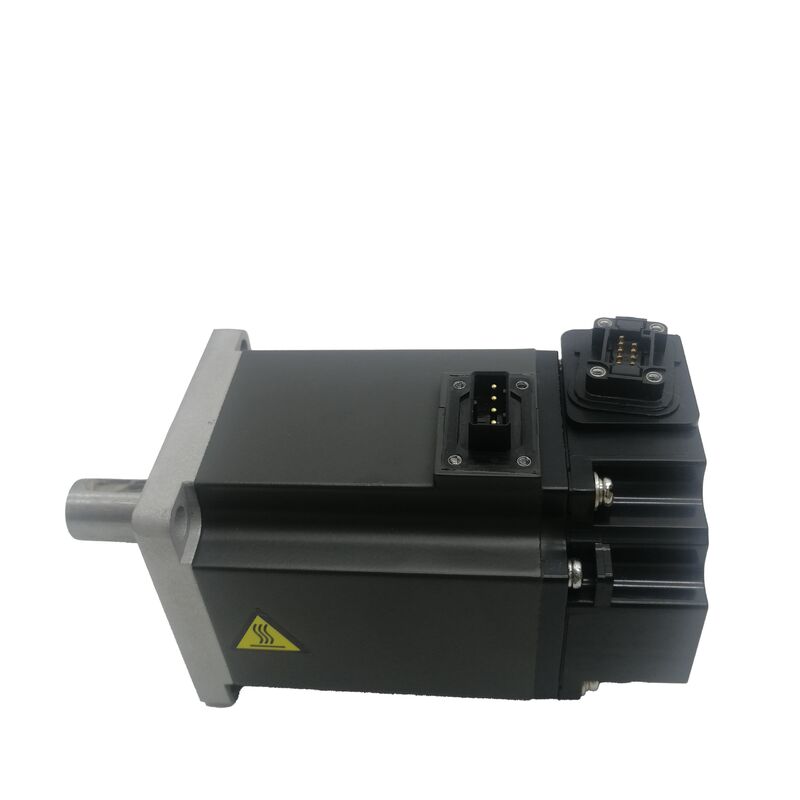

三菱電機 HF-KE73 ACサーボモーター

750W | 定格2.4 Nm | 3000 RPM | 17ビットインクリメンタルエンコーダ | MR-JE-70A互換 | 80×80mmフランジ | ストレート軸 | IP65 | 低慣性

汎用システムが要求する精度

エントリーレベルのオープンループドライブと、フル機能のMR-J4/MR-J3クローズドループプラットフォームの間には、明確なパフォーマンス層が存在します。これは、ハイエンドアンプネットワークのエンジニアリングオーバーヘッドなしに、真の速度と位置フィードバック精度を必要とするシステムによって占められています。三菱電機HF-KE73は、まさにこの領域のために設計されました。

三菱電機のHF-KEシリーズの一部であり、MR-JE汎用サーボアンプと組み合わされるHF-KE73は、750Wの定格出力、2.4 Nmの連続トルク、および17ビットエンコーダフィードバックを、コンパクトな80×80mmフランジ形式で提供します。これは、上位ティアのドライブプラットフォームのコストプレミアムなしに、さまざまなオートメーション軸で応答性の高いクローズドループサーボパフォーマンスを必要とする機械メーカー向けのモーターです。

HF-KEシリーズは、100W (HF-KE13)、200W (HF-KE23)、400W (HF-KE43)、750W (HF-KE73) の4つの出力レベルをカバーしています。シリーズの最上位であるHF-KE73は、MR-JE-70Aアンプが駆動できる最大のトルク容量をもたらします。

技術仕様

HF-KE vs. HF-KN vs. HF-KP: 同じフランジ、異なるアンプ世代

三菱電機は、750W低慣性モーターファミリーを複数のアンプ対応シリーズに整理しており、ドライブレベルでの互換性はありません。

ピッチ10mmのボールねじ軸の場合、毎回転131,072カウントは、約0.076マイクロメートルの理論的位置分解能/カウントに相当します。これは、標準的なボールねじの機械的精度をはるかに超えています。実際には、エンコーダ分解能は位置決め精度の制限要因ではなくなり、バックラッシ、熱膨張、ボールねじピッチ誤差などの機械的要因が支配的になります。HF-KN73 (MELSERVO-JNシリーズ) は、MR-JNアンプを介して同様のアプリケーション層を対象としています。これは、ハードウェアコストを削減するために一部の高度な機能を犠牲にした、簡略化された位置制御アンプです。HF-KP73 (MELSERVO-J3シリーズ) およびHG-KR73 (MELSERVO-J4シリーズ) は、18ビット/22ビット絶対エンコーダ、SSCNET III/Hネットワーク互換性、および完全な高度機能セットを備えた、より高仕様のプラットフォームにステップアップします。

ピッチ10mmのボールねじ軸の場合、毎回転131,072カウントは、約0.076マイクロメートルの理論的位置分解能/カウントに相当します。これは、標準的なボールねじの機械的精度をはるかに超えています。実際には、エンコーダ分解能は位置決め精度の制限要因ではなくなり、バックラッシ、熱膨張、ボールねじピッチ誤差などの機械的要因が支配的になります。17ビットインクリメンタルフィードバックが実際に提供するものHF-KE73の17ビットエンコーダによる毎回転131,072カウントは、通常の動作における速度の滑らかさと位置分解能を定義する仕様です。定格速度3,000 RPMでは、このエンコーダは毎秒650万以上のフィードバックパルスを生成します。これは、MR-JEアンプの制御ループが瞬間速度を計算し、モーターの全速度範囲にわたって細かい粒度で位置を追跡することを可能にするカウントレートです。

ピッチ10mmのボールねじ軸の場合、毎回転131,072カウントは、約0.076マイクロメートルの理論的位置分解能/カウントに相当します。これは、標準的なボールねじの機械的精度をはるかに超えています。実際には、エンコーダ分解能は位置決め精度の制限要因ではなくなり、バックラッシ、熱膨張、ボールねじピッチ誤差などの機械的要因が支配的になります。エンコーダはインクリメンタルであり、1つの実用的な意味があります。メイン電源がオフになり再度オンになるたびに、軸は保存された位置メモリを持ちません。有効な絶対位置が確立される前に、リファレンス復帰 (ホーミング) シーケンスが必要です。起動時のホーミングが通常の短い手順である機械 (ほとんどのマシニングセンタおよび標準的な位置決めアプリケーション) では、これはマイナーで適切に管理された制約です。IP65: HC-KFE世代からのステップアップHF-KE73のIP65ボディ保護等級は、HC-KFE73のIP55からの意味のある改善を示しています。IP55が水しぶきから保護するのに対し、IP65はあらゆる方向からの水しぶきを防ぎ、完全な粉塵侵入防止も提供します (最初の桁6、HC-KFEの5に対して)。このより高い等級は、HF-KE73を、クーラントミスト、空気中の粒子、および定期的な洗浄が通常の生産の一部である機械環境に開放します。これらの条件は、時間の経過とともにIP55定格モーターを損なう可能性があります。完全なIP65保護は、モーターボディレベルで維持されます。高クーラントゾーンの近くの設置では、これはメンテナンス間隔を延長し、古いHC-KFE世代と比較してエンコーダの汚染リスクを低減する実質的な利点です。

MR-JE-70A: このモータークラスのための最新アンプ

MR-JE-70Aは、HF-KE73の出力に合わせて750W定格の、三菱電機ファクトリーオートメーション製品カタログでアクティブな現行生産アンプです。単相または三相200VAC入力を受け入れ、内蔵ダイナミックブレーキと回生抵抗器を組み込み、パラメータアクセスと監視のためにRS-422/RS-485通信を提供します。

コマンド入力は、パルス列 (パルス列位置コントローラ、MELSEC PLC位置決めモジュール、またはCNCパルス出力用) と、速度制御モード操作のためのアナログ電圧の両方をカバーします。MR-JEシリーズに組み込まれたリアルタイム自動チューニング機能は、接続された負荷へのゲイン適応を管理し、元のドライブドキュメントなしで作業する可能性のあるメンテナンスエンジニアにとってコミッショニングを簡素化します。

HF-KE73 / MR-JE-70Aのペアリングは、現在の、積極的にサポートされているサーボシステムを表しています。スペアパーツ、ファームウェアアップデート、および三菱電機のサービスネットワークからの技術サポートは引き続き利用可能であり、これは廃止されたHC-KFE / MR-Eハードウェアに基づくレガシーシステムに対する実用的なメンテナンス上の利点です。

アプリケーションコンテキスト: HF-KE73が適した場所

MR-JE汎用プラットフォームの750W上限は、HF-KE73を特定のアプリケーションプロファイルに適合させます:

水平送り軸および位置決めテーブル

— 3,000 RPMで2.4 Nmの連続トルクが、中程度のCNC補助軸、マーキングシステム、および汎用オートメーションスライドの切削および移動負荷要件を満たします。

包装および組立自動化

— ピックアンドプレース、インデックス、またはコンベア位置決めを行う断続的なデューティサイクルの軸。7.2 Nmのピークトルクが、モーターの熱限界に近づくことなく加速過渡を処理します。

ロータリーインデックス

— 80×80mmフランジが安定した機械的ベースを提供し、IP65ハウジングが生産フロア環境で典型的な偶発的な汚染を処理します。

繊維、印刷、コンバーティング機械

— 同期ウェブフィード軸が正確な速度制御を必要とし、HF-KE73の17ビットフィードバックが速度リップルなしの滑らかで低速動作をサポートします。

よくある質問Q1: メンテナンス交換シナリオにおいて、HF-KE73とHC-KFE73の違いは何ですか？

両モーターは同じ80×80mmフランジフットプリントと、同じ2.4 Nm / 7.2 Nmの定格/ピークトルク値を共有しており、直接的な機械的交換が容易です。しかし、それらは完全に異なるアンプシステムとエンコーダインターフェースを使用しています。HC-KFE73は、廃止されたMR-E-70Aとペアになり、古いコネクタ形式を介してパルス列フィードバックを使用する10,000 pprインクリメンタルエンコーダを使用します。HF-KE73は、現在のMR-JE-70Aとペアになり、最新のMR-JE信号インターフェースを備えた17ビット (131,072 ppr) インクリメンタルエンコーダを使用します。機械的なドロップイン交換のみでは不可能です。アンプとエンコーダの両方のケーブルを変更する必要があります。HC-KFE73からHF-KE73へのアップグレードは、エンコーダ分解能、IP保護、および積極的にサポートされているアンププラットフォームへのアクセスにおける真の改善を表します。Q2: HF-KE73は、すべての電源投入時にホーミングシーケンスが必要ですか？

はい。17ビットエンコーダはインクリメンタルであるため、システムへの電源供給が失われると位置データが失われます。すべての起動時に、制御システムが有効な絶対位置データを持つ前に、軸ゼロを再確立するためにリファレンス復帰 (ホーミング) サイクルが必要です。ほとんどの機械アプリケーション (CNCマシニングセンタ、包装ライン、組立自動化) では、これは軸あたり数秒かかる通常の起動ステップであり、機械の制御シーケンスによって自動的に処理されます。アプリケーションがホーミングなしで電源サイクルに強い位置保持を必要とする場合、絶対エンコーダを備えたモーター (22ビット絶対フィードバックを備えたHG-KR73など) はこの要件を満たしますが、システムコストは高くなります。Q3: HF-KE73は、電磁ブレーキなしで垂直軸に使用できますか？

HF-KE73は、ブレーキなしの標準的なストレート軸バリアントです。サーボが非通電状態になったときにドリフトまたは落下する可能性のある負荷を保持する垂直軸の場合、ベースHF-KE73は受動的な保持を提供しません。アンプがオフになると、軸は自由に移動します。非通電状態中に重力によって人員またはワークピースにリスクが生じる垂直軸の場合、HF-KE73B (非励磁電磁ブレーキ付き) が必要な仕様です。ブレーキバリアントは、24VDCが除去されると自動的に作動するスプリング適用設計を使用し、コントローラーアクションなしで負荷を保持します。重力負荷のない水平軸の場合、ブレーキなしの標準HF-KE73が適切で低コストの選択肢です。Q4: MR-JE-70Aに接続する際に、HF-KE73と互換性のあるエンコーダケーブルは何ですか？

HF-KE73は、三菱電機MR-JEシリーズエンコーダケーブルファミリー、特にコネクタの向きとケーブル配線要件に応じてCNV2EまたはMR-EKCBLシリーズケーブルを使用します。標準的な曲げ寿命ケーブルは固定設置に適しており、長寿命のバリアントは移動ケーブルキャリアまたはフレキシブルマウント用に指定されています。標準範囲内のケーブル長は2mから30mまで利用可能です。ケーブルの曲げ寿命仕様を実際の設置 (固定配線対繰り返し屈曲) に合わせることは、サービス寿命に影響を与える重要な詳細です。アンプ側は、標準MR-JEシリーズケーブルアセンブリを使用してMR-JE-70AのCN2エンコーダコネクタに終端します。

Q5: 新規機械設計において、HF-KE73は現行世代のHG-KR73と比較してどうですか？

アンプ選択に制約のない新規機械設計の場合、HG-KR73 (MELSERVO-J4シリーズ、MR-J4-70A互換) が現行世代の推奨です。HF-KE73の17ビットインクリメンタルに対して22ビット絶対エンコーダ (4,194,304 ppr)、IP65保護 (同一)、およびSSCNET III/Hネットワーク互換性、高度な振動抑制、電源サイクルを越えた絶対位置保持を含む完全なMR-J4プラットフォーム機能を提供します。両モーターは80×80mmフランジを共有しています。既存のMR-JEアンプインフラストラクチャに統合されるアプリケーション、またはHF-KE73の汎用仕様と低コスト構造が決定要因となる場合、HF-KE73は実用的で十分にサポートされた選択肢であり続けます。
