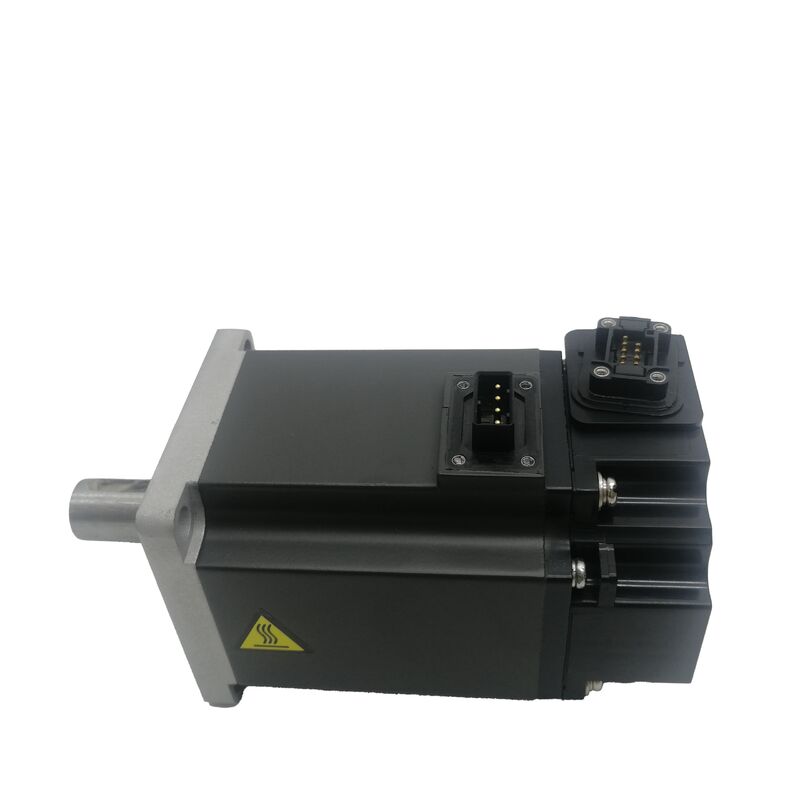

ミツビシ HF-KE23JW1-S100 MELSERVO-J3 ACサーボモーター
200W,0.64Nm,3000RPM,キーシャフト,電磁ブレーキ,オイルシール,IP65
部品番号:HF-KE23JW1-S100
シリーズ:MELSERVO-J3 -- HF-KEシリーズ ACサーボモーター
状態:新しい
製品概要
三?? HF-KE23JW1-S100は,低慣性,小容量HF-KEシリーズの200WのMELSERVO-J3シリーズのACサーボモーターである.このモーターには鍵軸,内蔵電磁ブレーキ,オイルシール,IP65 保護0.64 Nm のノーマルトークと 1.9 Nm のピークトークを供給し,ノーマル速度は 3,000 RPM,最大速度は 6,000 RPM です.コンパクトな60 × 60mmフレンズデザインは,制限された設置スペースのアプリケーションに理想的です.
テクニカル仕様
| 定数出力 |
200W (0.2 kW) |
| 定数トルク |
0.64 Nm |
| ピークトルク |
1.9 Nm |
| 定速 |
31000 RPM |
| 最大速度 |
61000 RPM |
| 供給電圧 |
200VACクラス (3相) |
| 定位電流 |
1.4 A |
| シャフトタイプ |
キー付き |
| ブレーキ |
電子磁気,スプリング用 |
| オイルシール |
そうだ |
| 侵入防止 |
IP65 |
| 互換性のあるアンプ |
MR-J3シリーズ |
主要 な 特徴 と 利点
コンパクトな低慣性設計
HF-KEシリーズは,急速な加速と減速を可能にする低慣性ローターで,これらのモーターを組み立て機械,ピックアンドプレイスシステム,迅速な応答時間がサイクル効率を向上させる.
ポジティブなトルク伝送のためのキーシャフト
鍵軸は,モーターと負荷の間のポジティブな回転関わりを提供します.スリップをなくし,厳しい作業サイクルや頻繁な方向転換下で信頼性の高いトルク伝送を保証する.
電気磁気ブレーキ
スプリングによる電磁ブレーキは,サーボ電源を外すと軸位置を保持し,このモーターは垂直軸,傾斜用途,消電されたときに漂う可能性のある負荷.
オイルシール保護
シャフト出口の油密封は,潤滑剤霧,冷却液,空気中の粒子の汚染を防止し,工業環境での軸承寿命とモーター信頼性を延長します.
堅固 な 建築
F級隔熱 (155°C),内蔵熱保護,IP65の防水装置このモーターは,要求の高い製造環境で,連続作業の産業用アプリケーションのために設計されています..
互換性 と 設置
HF-KE23JW1-S100は,三?? MR-J3シリーズサーボアンプと使用するように設計されている.S100 の後尾は,モーター電源とエンコーダーケーブルとの直接接続のためのコネクタコンフィギュレーションの標準ケーブルを示します.200Wのアプリケーションでは,MR-J3-20AまたはMR-J3-20Bのアンプが推奨されます.
よく 聞かれる 質問
電磁ブレーキには別々の電源が必要ですか?
電気磁気ブレーキコイルには 24V DC電源が必要で MR-J3アンプのブレーキ・インターロック出力信号で切り替わります
このモーターは垂直軸の適用に適していますか?
はい,電磁ブレーキは,サーボ電源が切断されたときに負荷を保持しなければならない垂直軸に適しています.ブレーキは,負荷が落ちないようにするために,電源が切断されたときに即座に起動します.
油密封器はいつ必要ですか?
油密封は,モーターが中心化潤滑液のボールスクリュー,潤滑液のスプレー付きベルトドライブなどの潤滑メカニズム近くで動作するときに不可欠です.油霧が存在する環境.
どんなサーボアンプが必要ですか?
このモーターは三?? MR-J3シリーズアンプと互換性がある. 200Wのアプリケーションでは,MR-J3-20A (アナログ/パルスコマンド) またはMR-J3-20B (SSCNET IIIネットワークコマンド) を使用する.
