新しい三?? サーボモーター HF-KE13W1-S100 HFKE13W1S100 HF-KE13W1-S1OO

三?? サーボモーター HF-KE13W1-S100

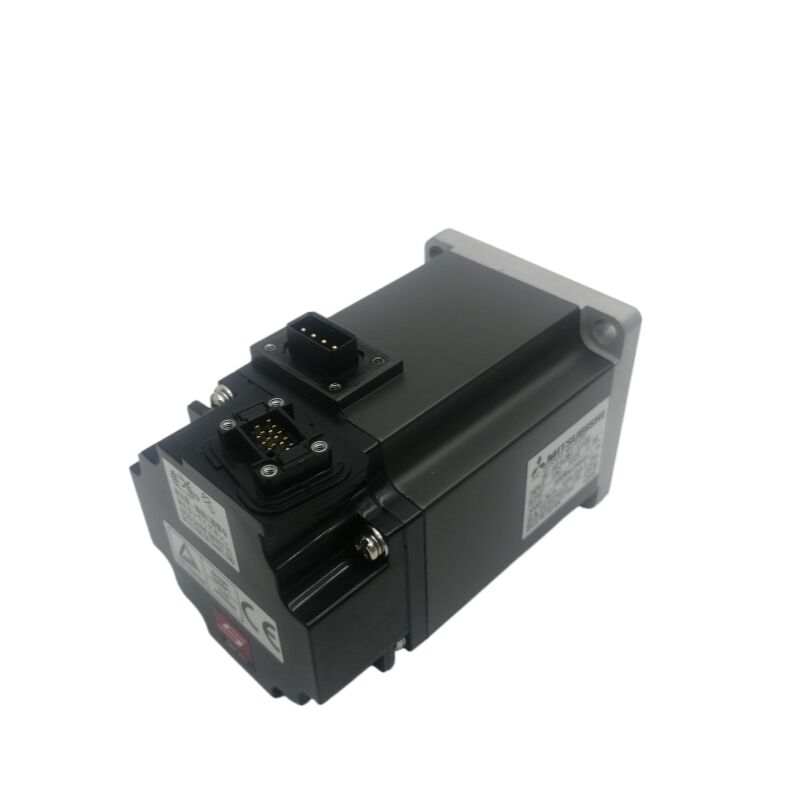

Mitsubishi HF-KE13W1-S100は,軽量自動化システムにおける正確な運動制御のために設計されたコンパクトのACサーボモーターである.安定した速度制御が必要な小型サーボアプリケーション向けに配置されています高出力よりも重要だ. 電気は,電源を供給する

このモデルは,3相設計,出力0.1kW,定速3000rpmで,フィッダー,インデックス装置,転送メカニズム,パッケージング機器,制限された設置スペースで繰り返す性能を必要とする他の小型機械の動き.

実用的には,HF-KE13W1-S100は,既存の三?? 運動システムに通常選択されるサーボモーターの種類です. サイズフィット,予測可能な制御行動,直接の代替物.

古い三?? サーボ世代に属し,一般的に古いモデルファミリーとして扱われ,機械のメンテナンス,スペアパーツサポート,MELSERVO プラットフォームの周りに既に設置されている設備の改装作業.

このモーターは,機械のアーキテクチャを完ぺきに保つことが優先される場合,ゼロから設計する代わりに既成機器を維持するユーザーにとって,合理的な選択肢です.

独立モーターとしてではなく,対応するサーボアンプと動作するように設計されています.システムレベルのペアリングは Mitsubishiのサーボ軸に 制御精度と動的反応を与える部分です.

つまり,これは単に回転用のモーターではなく,閉ループ産業用位置付け用の運動部品です.

主要な製品データ

製品概要

HF-KE13W1-S100は,一般的なモーター作業ではなく,制御された運動作業のためのコンパクトのサーボソリューションとして最も理解されています.このサイズ範囲のサーボモーターが短時間位置付けを処理するために選択されます.光の移動,インデクシング,タイムセンシティブな軸制御

100W級のサーボモーターは,より大きな駆動パッケージのサイズと慣性導入なしに自動化作業に必要な制御された応答を提供します.

HF-KEファミリーは,三?? 移行文書で低慣性小容量モーターにグループ化されており,このモデルは通常使用されるアプリケーションの種類に一致しています.

このモデルの価値は 基本的な電源量だけでなく 既知の三?? サーボ環境に 簡単に組み込まれている点にもありますデザインのリニューアルリスクが減ります.

古い機械が制御システムの完全な変換よりも互換性のあるモーターを必要とする場合,機器所有者にとって,それは生産を再生するためのより効率的な道を示します.Mitsubishiの移行ドキュメントはまた,この世代から離れて移動したユーザーが,後のHF-KNとHG-KNモーターファミリーに導かれたことを示しています.サービスや交換チャネルでまだ有効な古いモーターとしての地位を強化する.

工業 機器 に よく 効く 理由

小型の自動化軸は,しばしば,高速なスタート・ストップ行動,制御された位置付け,繰り返しサイクルにおける安定したパフォーマンスを必要とする.低慣性で座っているため,これらの条件に適しています.一般用途のインダクションモーターのカテゴリーではなく,小容量サーボクラスです.

機械のタイミングや 製品間隔や 繰り返し操作の精度と 密接に関連しているアプリケーションでは 重要なことです

もう"つの実用的な利点は,設置された三?? システムでの関連性です.

機械が既に以前のMR-Eシリーズサーボプラットフォームに基づいて設計されている場合,不要な機械的または電気的変更を避けるために,対応するモータークラスはしばしば好ましい.

ミツビシのMR-Eプラットフォームのドキュメントでは,サポートされているサーボモーターシリーズ内のHF-KEモーターを明示的にリストしています.このモデルが廃止された後も 代替品とサービス需要に 引き続き登場している理由を説明するのに役立ちます.

設置と使用に関する注意事項

他の産業用サーボモーターと同様に,正しいインストールも名札の仕様と同じくらい重要です.

配線前にモーターを設置し,適切にアースし,正しいサーボアンプと端末配置で接続する必要があります.三?? の 安全 指示書 は,電源 を ケーブル に し て 運ぶ こと に つい て も 警告 し て い ます.設置が完了する前に,電源を電源に接続する.

これらは実用的な現場作業における標準的だが重要なポイントであり,特に急いで設置する作業が避けられる故障を引き起こす場合の修理や交換作業では特に重要です.

また,このモーターは,直送モーターパッケージではなく,サーボシステムの一部であることに注意する必要があります.

関連する駆動プラットフォームは,制御室に設置するように設計されており,配線方法,接地方法,保護部品は,全体的な運動システムの設計の一部です.

そのため,取り替え作業は,取り入れ前にアンプの互換性,ケーブル状態,コネクタのマッチ,機械側の機械的フィットを確認すべきである.

よくある質問

Q1. HF-KE13W1-S100 はどんな用途に最適ですか?
制御可能な位置付け,繰り返しのスタート・ストップ動作,コンパクトな自動化機器における安定した応答を必要とする小型サーボ軸に最適である.典型的な例は,給餌器です,インデクシングユニット,転送メカニズム,そして軽いパッケージング運動.

Q2. このモーターは標準的な自立式交流モーターとして使用されますか?
いや サーボモーターで 配列のサーボアンプで 動作する一般的なモーターのように接続されるのではなく,適切な三?? サーボ配置で使用されるべきです.

Q3. HF-KE13W1-S100は現在生産されているモデルですか?
一般に,レガシーまたは廃止されたモデルファミリーとして扱われます. サービス実践では,通常,保守,交換ストック,既存の三?? 製機のサポート.

Q4. このサーボモーターを交換する前に何を確認すべきですか?
使用者は,増幅器の互換性,軸とフランジの適合性,コネクタとケーブルの状態,軸の機械的な負荷要件を確認する必要があります.起動前に全体的なサーボシステムをチェックすることが特に重要です.

Q5. 設置の注意事項はどれが一番重要ですか?
ワイヤリングの前にモーターを設置し,正しくアースし,ケーブル,シャフト,またはエンコーダーエリアで持ち上げずに操作する必要があります.また,正しいサーボシステムの部品とキャビネットの配置によってのみ接続する必要があります.
