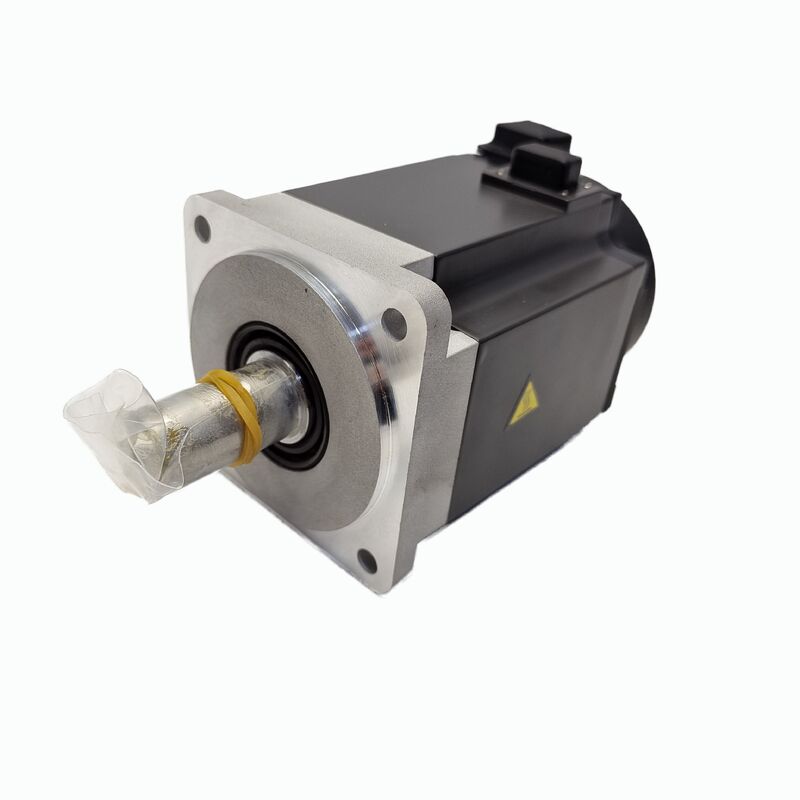

ミツビシ HF-KE23W1-S100 HF-KEシリーズ ACサーボモーター
200W,キーシャフト,24Vブレーキ,IP55保護
| 部分番号 | HF-KE23W1-S100 |
| ブランド | 三?? 電機 |
| シリーズ | MELSERVO - HF-KEタイプ |
| 原産地 | 日本 |
| 条件 | 新品 / 余分に利用可能 |
製品概要
Mitsubishi HF-KE23W1-S100は,三?? 電気のHF-KEシリーズから200WのACサーボモーター - コンパクト,低慣性モーターファミリー 精密な位置付けを必要とする小型自動化アプリケーション用に設計制限された設置スペースで高速なダイナミックレスポンスと信頼性の高いブレーキ
連続トルク0.64Nmとスタンドトルク1.9Nmで,111Vの三相電源から3,000RPMで動作し,IP55基準に保護されています.このモーターは,工業機械の軽から中程度の軸駆動に最適です.包装機器や汎用自動化セル
基本規格
| 定数出力 | 200W (0.2 kW) |
| 定数トルク | 0.64 Nm |
| スタンドトルク | 1.9 Nm |
| 定位電流 | 1.4 A |
| 最大電流 | 4.2A |
| 供給電圧 | 111V (3相,200VACクラス) |
| 定速 | 31000 RPM |
| シャフトタイプ | キー付き直軸 |
| ブレーキを押す | 24V DC,スプリング付き |
| 侵入防止 | IP55 |
| 互換性のあるアンプ | MR-Eシリーズ |
重い 用途 に 適した コンパクト デザイン
HF-KEシリーズは,三?? のHFサーボモーターラインのコンパクトな端を代表しており,200WのHF-KE23W1-S100は,パワーとサイズに最適なバランスを提供しています.このモーターは位置付けメカニズムを動かすのに十分なトルクを提供コンパクトな自動化機器に適した小さな足跡を維持しながら,回転式インデックス装置とコンベヤー緊張駆動装置.
スタンドと連続トルクの3:1比で 優れた加速能力が得られますこのモーターは高速加速と減速が重要な高サイクル位置付けアプリケーションに最適化低慣性のローター設計は,サーボ駆動コマンドに迅速な応答を保証し,緊密な位置エンドポイントと高速な安定時間をもたらします.
組み込み24V直流保持ブレーキ
スプリングで電力を放出した24V DC保持ブレーキは,電源喪失や緊急停止時の障害防止状態を保持します.ブレーキは自動的にシャフトをロックします.垂直軸や重力負荷のメカニズムにおける制御不能な動きを防止する.
24V DCブレーキ供給は 標準自動化制御キャビネットの電源レールとシームレスに統合されます適切なブレーキ回路の相互ロックが,ドライブ有効信号とブレーキを解放する調整によって安全な操作を保証している間.
鍵型シャフト設計
キー付き直軸は,モーターと駆動部品の間のポジティブな機械的な接続を提供し,キーとコップリングの両側を通ってトルクを伝達します.この設計は,衝撃負荷と頻繁な方向転換下で回転滑りのリスクを排除高サイクルアプリケーションで信頼性の高いパフォーマンスを保証します.
IP55 保護評価
IP55 保護は,完全な塵保護と,低圧であらゆる方向から噴出する水噴射に対する抵抗を保証します.この格付けは,パッケージングホールを含むクリーンな産業環境に適しています.事故的な噴水や空気汚染が発生する場合
MR-Eシリーズアンプ互換性
このモーターは,Mitsubishi MR-Eシリーズ (MR-E-20AまたはMR-E-20AGモデル) のサーボアンプと使用するために特別に設計されており,Mitsubishiのサーボ制御エコシステムとシームレスに統合されています.MR-E増幅器は,アナログ電圧コマンドとパルス列車位置コマンドインターフェースの両方をサポートします.制御システムのアーキテクチャが異なる.
よく 聞かれる 質問
このモーターはどんなサーボアンプで 動作するように設計されていますか?
HF-KE23W1-S100は,三?? MR-Eシリーズの伺服増幅器,特にMR-E-20A (標準) またはMR-E-20AG (ネットワーク通信サポート) に対応しています.適切なモーター型コードパラメータ化が安定した動作のために不可欠です.
なぜモーターのスタンドトルクは 1.9 Nmで連続トルクは 0.64 Nmしかないのか?
スタンドモントは加速ピーク時の最大短時間力を表し,連続モントは無期限の動作のための熱的に持続可能な出力である.アプリケーション設計では,RMSトークの需要が連続性指定範囲内にとどまるようにしなければならない..
24Vのブレーキとサーボドライブが 動作中にどう接続されるの?
ブレーキはサーボ駆動のブレーキ制御出力に接続され,軸移動前にブレーキを解除し,駆動を無効にする前に再接続を調整する.この配列はMR-E増幅器のパラメータで構成され,稼働中に検証されます..
HF-KE23W1-S100は 200Wの電源で垂直軸で使用できますか?
はい,軸の負荷がトルクと慣性仕様の範囲内にある場合です.連続トルク需要 (重力補償を含む) が 0 範囲内にとどまる必要があります..64 Nmの評価
このモーターの設置環境では,IP55は何をカバーし,何がカバーされませんか?
IP55は,完全な塵保護と低圧水噴射に対する耐性を提供し,クリーンな産業環境に適しています.高いIP評価を必要とする洗浄条件.
