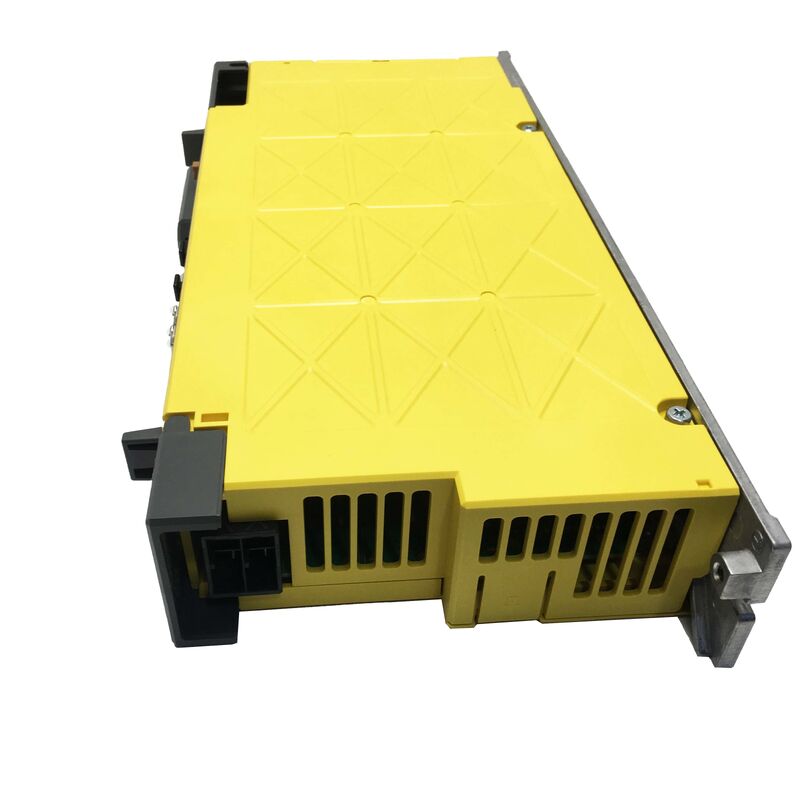

FANUC A06B-6240-H105 ACサーボアンプユニット — αiSV 80-B、単軸、200Vシリーズ

部品番号: A06B-6240-H105  |  モデル: αiSV 80-B  |  シリーズ: FANUC αi-B  |  タイプ: 単軸サーボアンプモジュール  |  原産国: 日本

概要

軸制御が不十分では、それは軸制御ではなく、負債となります。FANUC A06B-6240-H105は、FANUCのαi-Bシリーズの単軸ACサーボアンプモジュールで、モデル designation αiSV 80-B、高負荷のCNCおよびロボットアプリケーション向けに構築されており、一貫したトルク、クリーンな高速応答、および長いサービス間隔が譲れない条件となっています。

αi-Bシリーズは、FANUCの最新サーボアーキテクチャの中核をなしています。以前の世代と比較して、このシリーズはより低発熱で、キャビネットスペースをより少なく占有し、同等の出力に対してより少ない電力を消費します。FANUCは、低損失パワーデバイスと再設計された放熱フィンを組み合わせることで、従来の設計と比較してアンプの設置面積を約30%削減しました。これは、ラックあたりのドライブ容量が増加し、高密度多軸キャビネット構成での熱管理が改善されることを意味します。

A06B-6240-H105は、主に2つの展開コンテキストで使用されます。1つは、FANUC Series 30i、31i、および32i制御を実行するマシニングセンタのCNCサーボ軸ドライブとして、もう1つは、FANUCロボットシステムにおける補助または第7軸アンプとして使用されます。特に、標準の6軸を超える追加のサーボ軸が必要なFANUC R-30iBおよびR-30iB Plusコントローラー構成で使用されます。どちらの役割でも、高速度で最小限の遅延で軸コマンドを受信する、協調されたFSSB（FANUC Serial Servo Bus）光ファイバー通信チェーンの一部として機能します。

技術仕様

αi-Bアーキテクチャ向けに構築 — 実践的な意味

A06B-6240-H105は、従来の意味でのスタンドアロンドライブではありません。これは、協調されたFANUCサーボシステム内のモジュールであり、そのシステムへの適合性を理解することが、設置手順から交換戦略まで、すべてを決定します。

FSSB光ファイバー通信 アンプは、従来の銅線ではなく光ファイバーケーブルで伝送されるFANUCの高速シリアルサーボバスを介して、CNCまたはロボットコントローラーと通信します。光ファイバーは、信号とパワー段に固有の高電力スイッチングノイズとの間の電磁干渉を排除します。これは、信号ケーブルと電源ケーブルが限られたスペースを共有するコンパクトなキャビネットでは重要です。通信サイクルは、古いパルス列アーキテクチャのデッドバンド制限なしに、正確な多軸同期をサポートするのに十分な速度で実行されます。

共有DCバスアーキテクチャαi-Bシリーズは共有DCバス構成を使用します。αiPS-B電源モジュールがAC入力を整流し、複数のサーボおよびスピンドルアンプモジュールが接続される共通のDCレールに供給します。A06B-6240-H105は、 mains ACからの入力を自分で整流するのではなく、この共有バスから電力を引き出します。これには2つの重要な結果があります。第一に、減速する軸からの回生エネルギーは、同じバス上の加速する軸によって吸収され、供給から引き出される正味電力を削減します。第二に、アンプモジュールを交換する際に電源を交換する必要はありません。PSMが正常で、総軸電流要求に対して適切に定格されている場合です。

内蔵絶対パルスコルダコンデンサA06B-6240-H105内のバックアップコンデンサは、電源が切断された後約10分間、絶対エンコーダ位置を保持します。これは、通常の操作でアンプモジュール自体を交換する場合、交換がコンデンサの保持時間内に行われれば、再設置後に基準位置復帰が不要であることを意味します。ホーニングサイクルに時間がかかる、または治具クリアランス操作が必要な機械では、この機能だけでも計画メンテナンス中の時間を大幅に節約できます。

監視付きファン冷却アクティブファン冷却は、持続的な高電流要求下でパワー段を動作限界内に維持します。ドライブはファンステータスを監視し、熱シャットダウンが発生する前にファン故障条件をフラグ付けできます。これにより、メンテナンスチームは計画外の停止を経験するのではなく、介入をスケジュールする時間を確保できます。

このアンプが設置される場所

CNCマシニングセンタ — 高出力フィード軸αiSV 80-Bの80 designationは、ドライブの電力クラスを示します。定格出力22.5 AのA06B-6240-H105は、中型から大型のマシニングセンタのX、Y、Z、および回転軸ドライブに適しており、軸のスラストまたはトルク要件が、40または20クラスのより小型のアンプバリアントでは対応できない場合に最適です。横型マシニングセンタの直線軸、回転パレットテーブル、および5軸機械での重負荷フィードアプリケーションはすべて、この範囲のドライブ容量を使用します。

FANUCロボットシステム — 補助軸拡張A06B-6240-H105の最も一般的な設置シナリオの1つは、R-30iBまたはR-30iB Plusコントローラーで制御されるロボットワークセルにおける第7軸または追加軸アンプとしての使用です。トラッキングシステム、回転ポジショナ、サーボ溶接ガン、およびサーボ駆動ツールチェンジャーはすべて、ロボットの内部6軸ドライブの外側に、追加のアンプモジュールを必要とします。A06B-6240-H105は、コントローラーキャビネット内のFSSBチェーンに接続され、ロボットパラメータで追加軸として構成されます。

多軸フレキシブル製造FANUC Power Motion i-AまたはSeries 31i制御が複数の直線軸と回転軸を同時に協調させるガントリーシステム、トランスファーマシン、およびフレキシブル製造セルでは、A06B-6240-H105は、同じ共有バス上の低トルク軸を処理するより小型のαiSV 40-BまたはαiSV 20-Bモジュールと並んで、混合容量ドライブ構成の高電流軸スロットを埋めます。

障害診断 — LEDステータスディスプレイが示すもの

すべてのαi-Bシリーズアンプには、リアルタイムのステータスとアラーム情報を提供するフロントパネルLEDディスプレイがあります。障害トリップ後、表示されるアラームコードが最初で最も直接的な診断ポインタです。A06B-6240-H105に関連する一般的なコードとその最も頻繁な根本原因:

アラーム9 (DCバス過電圧): DCバス電圧が許容限度を超えました。最も一般的には、回生容量の不足が原因です。電源モジュールの回生回路が飽和しているか、減速ランプが停止する慣性に対して攻撃的すぎます。αiPSモジュールのステータスを確認し、アプリケーションで頻繁なハード減速が発生する場合は、回生放電ユニットの使用を検討してください。

アラーム6 (過電流): 出力電流がしきい値を超えました。モーター配線、特にU、V、W接続を確認してください。絶縁破壊、断続的な短絡、または位相誤りがないか確認してください。軸の移動サイクルの特定の時点でアラームが発生する場合は、モーター自体も確認してください。

アラーム1 (ファン故障):内部冷却ファンが停止したか、最小速度しきい値を下回りました。操作を続行する前にファンを交換してください。適切な冷却なしで高電流で動作すると、IGBTパワー段に熱損傷のリスクがあります。

アラーム8 (高温):パワー段温度が安全限度を超えました。キャビネット内の周囲温度を確認し、フィンが清潔で障害物がないことを確認し、ファンが動作していることを確認し、実行中のデューティサイクルに対してドライブが定格出力電流を超えていないことを確認してください。

部品番号検索バリアント

このモジュールを検索するバイヤーは、いくつかのフォーマットを使用します。すべて同じユニットを指します:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (O/ゼロの混同 — 一般的なOCR誤読、同じ製品) · FANUC αiSV 80-B · aiSV80Bアンプ · FANUC 6240 H105

出荷と発送

ユニットは、支払い確認後1～2営業日以内に、FANUCの元の工場出荷時の梱包で出荷されます。緊急の要件には、エクスプレスキャリアが利用可能です。

キャリア: DHL Express · FedEx International Priority · UPS · EMS · TNT 輸送期間: エクスプレス便でほとんどの国際宛先に3～7営業日 書類: 標準で商業インボイスと梱包明細。要求に応じて原産地証明書 輸入関税および税金:仕向地で買い手が負担

追跡番号は、出荷が集荷され次第提供されます。

よくある質問

Q: A06B-6240-H105とA06B-6290-H105の違いは何ですか？

A: どちらもαi-Bシリーズの単軸αiSV 80サーボアンプモジュールですが、動作する電圧クラスが全く異なります。A06B-6240-H105は200V入力シリーズのバリアントです。これは、283～339V DCバスに供給するαiPS-B電源に接続され、モーターに240V ACを出力します。A06B-6290-H105は400V HV（高電圧）入力シリーズのバリアントです。これは、537～679V DCバスから動作し、400V ACを出力します。電気的に相互交換可能ではありません。設置の電源モジュールとシステムのサーボモーターの電圧定格によって、正しいバリアントが決まります。400Vバスで200Vシリーズアンプを使用すると、モジュールが破損します。

Q: A06B-6240-H105はFANUC R-30iAロボットコントローラーの交換用として使用できますか？

A: A06B-6240-H105は、R-30iBおよびR-30iB Plusコントローラーに関連付けられているαi-Bシリーズアーキテクチャ向けに設計されています。以前のR-30iAコントローラーは、サーボキャビネットでαiシリーズ（非B）アンプを使用していました。物理的なフォームファクタは似ていますが、αi-Bシリーズは、元のαiシリーズと比較して通信タイミングとバス特性が改訂されています。同じシステムでBシリーズと非Bシリーズのモジュールを混在させることはサポートされていません。交換品を注文する前に、コントローラーの世代と既存のアンプシリーズを確認してください。設置されているモジュールのサフィックスを正確に一致させてください。

Q: モジュールを交換した後、機械にサーボアラームが表示されます。最初に何をチェックすべきですか？

A: モジュール交換直後のサーボアラームの最も一般的な原因は、モーター基準位置データです。αi-Bシリーズには絶対エンコーダ位置を保持する内蔵バックアップコンデンサがありますが、交換に約10分以上かかり、電源が切断された場合、コンデンサは放電し、絶対位置データは失われます。軸が実行できるようになる前に、基準位置復帰サイクルが必要です。最初に、CNCまたはコントローラーのアラームメッセージで位置エラーまたは絶対データ損失コードを確認してください。位置データに関連しないアラームが表示される場合は、すべてのFSSB光ファイバーコネクタがしっかりと差し込まれていること（アンプとチェーン内の隣接モジュールの両方）、およびCNC軸パラメータ構成が新しいモジュールと一致していることを確認してください。

Q: このアンプには内蔵回生抵抗が含まれていますか？

A: いいえ。αi-Bシリーズアーキテクチャでは、回生エネルギー処理は、個々の軸アンプモジュールではなく、共有電源モジュール（αiPS-B）によって管理されます。PSMはバス全体の回生を処理します。PSMの回生容量がアプリケーションに対して不十分な場合（通常はハード減速中のDCバス過電圧アラームで示される）、システムに回生放電ユニットを追加できます。αi-B 200Vシリーズの個々の軸アンプモジュールには、独自の回生抵抗またはブレーキチョッパーはありません。

Q: 注文前にこれが正しい部品であることをどのように確認できますか？既存のモジュールにどのようなマーキングを探すべきですか？

A: FANUC部品番号は、アンプモジュールの前面または側面に貼付されたラベルに、標準のA06B-XXXX-HXXX形式で印刷されています。ラベルにA06B-6240-H105と記載されている場合、このリストは直接の交換品です。さらに、ラベルのモデル designationを確認してください。αiSV 80-Bと表示されているはずです。設置されているモジュールではなく、スペアパーツリストに基づいて部品を調達している場合は、CNC軸構成パラメータ（CNCのサーボパラメータ設定に保存されているアンプモデルコード）をクロスチェックして、コントローラーが期待しているドライブモデルを確認してください。不確実な点がある場合は、注文前に機械モデル、CNC世代、およびキャビネット配線図参照を当社のチームと共有してください。
