部品番号: A06B-6220-H015#H600 ▏シリーズ名: αiSP 15-B ▏タイプ: スピンドルアンプモジュール ▏電圧クラス: 200V 入力シリーズ ▏状態: 新品・純正

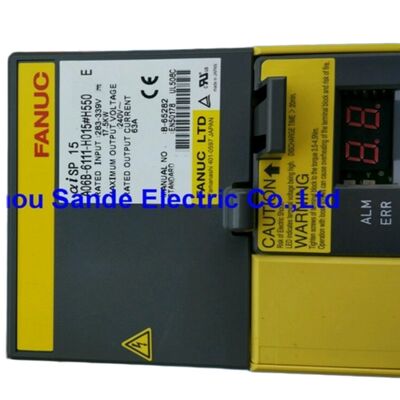

A06B-6220-H015#H600 は、FANUC αiSP-B (Alpha i Spindle、第2世代 Bシリーズ) ドライブファミリーのシングルスピンドルアンプモジュールです。内部モデル名は αiSP 15-B で、「15」はサポートするように設計されたスピンドルモーターの電力クラスを、「-B」は2017年以降に導入された新しい第2世代6220シリーズに属することを示しています。
このユニットは市場では AiSP-15 または SPM-15i と呼ばれることがよくあります。内部は2つの交換可能な回路基板で構成されています。スピンドル制御PCB (A20B-2102-067x) とパワー段ボード (A17B-2000-0203) です。両方の基板は単一のプラグインモジュールシャーシに収められており、フィールド修理時にどちらの基板も個別に調達して交換できるため、ユニット全体を廃棄する必要はありません。
#H600 サフィックスは200V入力電圧クラスを示しており、400V電源システムから動作する A06B-6221 および A06B-6222 ファミリーの高電圧 (HV) バリアントとは区別されます。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6220-H015#H600 |
| シリーズ名 | αiSP 15-B |
| DCバス入力電圧 | 283 – 339 V DC |
| 定格入力電流 | 62 A |
| 出力電圧 | 240 V AC、3相 |
| 定格出力電流 | 74 A |
| 電圧クラス | 200V 入力シリーズ |
| 制御PCB | A20B-2102-067x |
| パワーボード | A17B-2000-0203 |
| 内部冷却ファン | A90L-0001-0580/B |
| 外部冷却ファン | A90L-0001-0576 |
| エンクロージャー等級 | IP20 |
αiSP 15-B は、複数のフレームタイプにわたる幅広い FANUC αシリーズおよび βシリーズスピンドルモーターに対応しています。互換性が確認されているモデルは以下の通りです:
αi 統合 (αiI) シリーズ
αi 統合インテグラルマウント (αiIP) シリーズ
αi スルー・スピンドル統合 (αiIT) シリーズ
βi 統合シリーズ (βiI / βiIP / βiIT)
モーターとアンプのマッチングは、モーターの連続電流要求がアンプの74A定格出力内に収まることを考慮する必要があります。設置前に、必ず該当するFANUCパラメータシートで特定のモーターモデルを確認してください。
αiSP 15-B は、FANUC の FSSB (Fanuc Serial Servo Bus) 光ファイバーインターフェイスを介して CNC コントローラーと通信します。互換性が確認されている制御プラットフォーム:
古い 16i/18i/21i または 0i-D 世代のコントローラーは、異なるスピンドルアンプアーキテクチャを使用しており、このモジュールとは互換性がありません。
現場で混乱の原因となる点があります。A06B-6220-H015#H600 には、同じ部品番号を持ちながら異なる制御PCBを持つ2つのハードウェアバージョンが存在します。2017年以降に製造されたB世代ユニットは A20B-2102-067x 制御ボードを使用しますが、それ以前の製造ユニットは異なるPCBバリアントを使用していました。これら2つのバリアントは互いに電気的に互換性がありません。異なるハードウェア世代のPCBを混在させると誤動作の原因となります。交換用PCBを個別に注文する場合は、購入前に設置されているモジュールのラベルで正確なボードリビジョンを確認してください。電気的に互換性がありません互いに — 異なるハードウェア世代のPCBを混在させると誤動作の原因となります。交換用PCBを個別に注文する場合は、購入前に設置されているモジュールのラベルで正確なボードリビジョンを確認してください。
すべての αiSP-B シリーズアンプと同様に、A06B-6220-H015#H600 には内部 AC-DC 整流器は含まれていません。これは、コンパニオン αiPS-B 電源モジュール (PSM) によって提供されるレギュレートされた DC バスから動作します。PSM は、キャビネット内のアンプスタック全体の電源整流と回生エネルギー回収を担当します。PSM は、接続されているすべてのスピンドルおよびサーボ軸の同時ピーク要求を供給できる定格である必要があります。PSM の定格が低いことは、同時高負荷加速サイクル中に DC バス低電圧アラームを引き起こす一般的なコミッショニングエラーです。
| アラーム | 考えられる原因 |
|---|---|
| C0 / C1 / C2 | CNC と SPM 間の FSSB 光通信エラー |
| AL-01 | スピンドルモーター過熱 |
| AL-07 | DCリンク過電圧 — PSM および回生回路を確認してください |
| AL-09 | DCリンク低電圧 — PSM 定格および入力電源を確認してください |
| AL-24 | 出力トランジスタ (IGBT) 故障 |
| AL-31 | 冷却ファン速度低下または停止 |
ファンアラームは、長期間使用後に特に一般的です。内部ファン (A90L-0001-0580/B) および外部ファン (A90L-0001-0576) は、このモジュールで最も摩耗しやすい部品であり、定期的な予防保守計画の一部であるべきです。
| フォーマット | 表記 |
|---|---|
| 標準 | A06B-6220-H015#H600 |
| ハイフンなし | A06B6220H015H600 |
| OCR読み取りエラー (O→0, i→1) | AO6B-622O-HO15-H6OO |
| 省略形 (サフィックスなし) | A06B-6220-H015 |
| 一般的な説明ラベル | αiSP 15-B / AiSP-15 / SPM-15i / Alpha iSP15-B |
発送リードタイム: 在庫品は、注文確定後1～2営業日以内に発送されます。
運送業者: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — 目的地と緊急度に基づいて割り当てられます。
配送: エクスプレスサービスは220カ国以上に24～48時間で到達します。標準国際輸送は、目的地によって3～7営業日です。
梱包: 帯電防止バッグに高密度フォームパッドを詰め、頑丈なカートンに入れます。大型または重量のあるアセンブリには、強化木製クレートを使用します。すべての出荷には、完全な商業インボイスと梱包リストが含まれます。
輸入関税: 目的地国の輸入規制に従って、受取人が支払います。
Q1: 初期製造の A06B-6220-H015#H600 と2017年以降に製造されたB世代ユニットの違いは何ですか？どちらも同じFANUC部品番号ですが、内部の制御PCBが異なります。B世代ユニット（2017年以降）は、A17B-2000-0203パワーボードとペアになった A20B-2102-067x スピンドル制御ボードを搭載しています。初期のバリアントは異なる制御PCBリビジョンを使用していました。2つのバージョンは内部的に互換性がないため、個々のPCBを交換することはできません。完全なモジュールではなく交換用ボードを購入する場合は、まず設置されているユニットのステッカーでボードリビジョンを確認してください。
Q2: このモジュールは入力62A、出力74Aを示していますが、出力が出力電流を超えることは可能ですか？入力値 (62A) は、DCアンペアで表される PSM からの DC バス引き込みを指します。出力値 (74A) は、スピンドルモーターのステータ線に供給されるピーク AC 電流です。DC電力は電圧×電流であり、モーター出力はより低い相当RMS電圧の3相ACであるため、これらの数値は直接比較できません。この関係は、インバータのスイッチング効率とモーター負荷の力率によって決まります。これは完全に正常であり、測定エラーを示すものではありません。
Q3: A06B-6220-H015#H600 は C 軸またはスピンドルオリエンテーション機能をサポートできますか？はい。αiSP-B シリーズは、スピンドルオリエンテーション（固定点停止）、Cs コンツーリング（送り制御付き C 軸補間）、およびリジッドタッピングをサポートします。ただし、CNC コントローラーに該当するオプションが有効になっており、スピンドルモーターに位置コーダーまたは適切なエンコーダーが装備されていることが条件です。利用可能な特定の機能は、このアンプモジュールのハードウェア制限ではなく、制御システムと共に購入された CNC ソフトウェアオプションによって異なります。
Q4: 私の機械は電源投入直後に C0 スピンドルアラームを表示しますが、モジュールが故障しているということですか？必ずしもそうではありません。C0/C1/C2 アラームは、CNC とスピンドルアンプ間の FSSB 光ファイバー通信パスの断線を示しており、出力段の故障を特定するものではありません。まず、CNC 光ポートと SPM を接続する光ファイバーケーブルの両端を点検してください。ケーブルのひび割れ、緩んだプッシュフィットコネクタ、または光面のホコリを確認してください。汚染されたコネクタは、これらのアラームの大部分を占めており、乾いた糸くずの出ない綿棒でコネクタを清掃し、しっかりと再装着することで解消されることがよくあります。
Q5: A06B-6220-H015#H600 にはどの電源モジュール (PSM) を組み合わせるべきですか？αiSP 15-B は、ピークスピンドル負荷時に共有 DC バスから最大 62A を引き込みます。PSM は、その連続 DC 出力容量が、同じバス上のすべてのサーボ軸とスピンドルの合計ピーク要求を安全マージンをもってカバーするように選択する必要があります。ミドルフレームマシンで一般的に使用されるコンパニオン PSM ユニットには、αiPS 30-B および αiPS 45-B がありますが、正しい選択はマシンの総モーター構成によって異なります。FANUC のアンプ選択ドキュメントには、この目的のための負荷計算ワークシートが用意されています。新しい設置またはキャビネットの再構築のために PSM を指定する前に、必ずその計算を完了してください。
