部品番号: A06B-6164-H312 (#H580) ▏ファミリー: βiサーボ/スピンドル統合ユニット ▏モデルコード: biSVSP 20/20/40-11 ▏インターフェース: FSSB光ファイバー ▏電圧クラス: 200V AC入力シリーズ
A06B-6164-H312は、FANUCのβiSVSP（ベータiサーボ/スピンドル）複合アンプファミリーのミドルローパワー帯に位置します。この製品ラインは、3つのサーボドライブチャンネルとフルスピンドルアンプを1つのモジュールに統合するように設計されています。より高定格のA06B-6164-H333が15kWスピンドル搭載機を対象とするのに対し、H312は小型マシニングセンタ、コンパクト旋盤セル、および11kWスピンドルモーターと軽〜中程度のサーボ軸を組み合わせたエントリー〜ミドルレンジCNCプラットフォームに適しています。

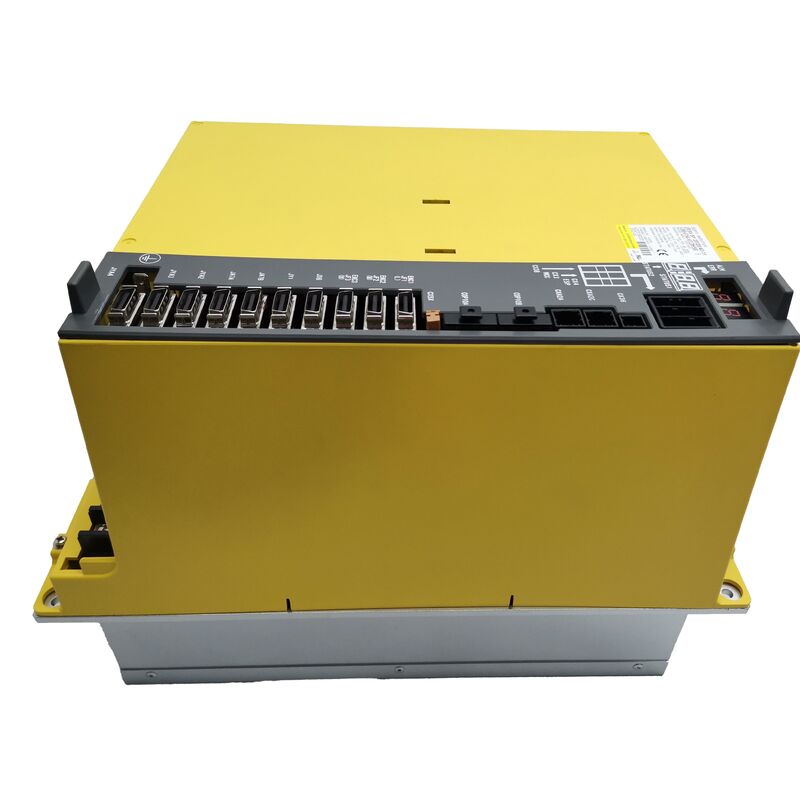

複合ユニット形式は、6164シリーズの決定的な特徴です。独立したスピンドルアンプと別個のマルチ軸サーボモジュールを別々に実行するのではなく、この単一シャーシは、L、M、N軸の3つのサーボモーターに同時に電力を供給しながらスピンドルを駆動します。すべて1つの主電源接続、1つのDCバス、およびCNCへの1つのFSSB光ファイバー通信チャネルから行われます。キャビネットの設置スペースに制約のある工作機械メーカーにとって、この統合は直接的にスペースの節約とユニット間配線の削減につながります。
通信はFANUCのFSSB（Fanuc Serial Servo Bus）光ファイバーリンクを介して排他的に行われ、A06B-6164-H312はFANUC CNCコントロールの0i-D/0i-MD世代と互換性があります。これは、6164-H311（7.5kWスピンドル）および6164-H333（15kWスピンドル）と同じ第2世代ベータシリーズに属し、スピンドル出力電力クラスとそれに伴うサーボチャンネルサイジングのみが異なります。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6164-H312 (#H580) |
| ユニットタイプ | βiSVSP — 複合サーボ + スピンドル |
| モデル指定 | biSVSP 20/20/40-11 |
| サーボチャンネル数 | 3 (L / M / N軸) |
| サーボピーク電流 — L軸 | 20 A |
| サーボピーク電流 — M軸 | 20 A |
| サーボピーク電流 — N軸 | 40 A |
| サーボ連続電流 — L & M | 6.5 A/軸 |
| サーボ連続電流 — N | 13 A |
| スピンドル定格出力 | 11 kW |
| スピンドル出力電流 | 56 A rms |
| AC入力電圧 | 3相、200〜240 V AC (+10% / -15%)、50/60 Hz |
| AC入力電流（約） | 52 A rms |
| 制御電源 | DC 24 V、1.5 A |
| PWM制御方式 | サイン波、HRV2 / HRV3 |
| 通信インターフェース | FSSB（Fanuc Serial Servo Bus）光ファイバー |
| 冷却 | 強制空冷（内蔵ファン） |
| 筐体 | IP20 |
| 互換CNC | FANUC Series 0i-D / 0i-MD / 0i-Mate-D |
FANUC βiSVSPモデルコードの各数字には特定の意味があります:
bi — Beta iシリーズ（FSSB通信を使用する第2世代ベータドライブファミリー）
SVSP — サーボ + スピンドルを単一ユニットに統合
20 / 20 / 40 — 各サーボチャンネルのピーク電流定格: L軸 20A、M軸 20A、N軸 40A。L/MとNの非対称サイジングは意図的です。N軸チャンネルは通常、切削力と重力補償の要求が最も大きい立形マシニングセンタのZ軸など、より高負荷の軸に割り当てられます。
11 — スピンドルアンプクラス、定格11kW連続出力。
この命名規則は、H312を同じ6164ファミリー内の、より軽量なH311（biSVSP 20/20/40-7.5、7.5kWスピンドル）とより強力なH333（biSVSP 40/40/40-15、15kWスピンドル）の間に直接位置付けます。これら3つのユニットはすべて同じ3サーボ軸アーキテクチャを共有しますが、スピンドル出力クラスとそれに対応するサーボチャンネル定格が異なります。
3つのサーボチャンネルは、FANUCのβiS（Beta i Standard）サーボモーター用に設計されています。LおよびMチャンネルの連続電流定格が6.5A、Nチャンネルが13Aであることを考慮すると、互換性のあるサーボモーター範囲は次のとおりです:
フレームサイズ22以上のβiSモーターは、LまたはMチャンネルに割り当てないでください。それらの連続電流要件は、6.5A定格チャンネルを熱過負荷に押し上げるためです。N軸チャンネルは、40Aピークおよび13A連続能力を備え、デューティサイクルが許容する場合、より重いサーボ負荷に対応できます。
11kWスピンドル部分は、11kWクラスのFANUC βiシリーズスピンドルモーターと一致します。互換性のあるスピンドルモーターには次のものがあります:
すべてのモーターとアンプのペアリングと同様に、設置前に適合性を確認するために、モーターの定格連続電流とアンプの56A出力を常に相互参照してください。

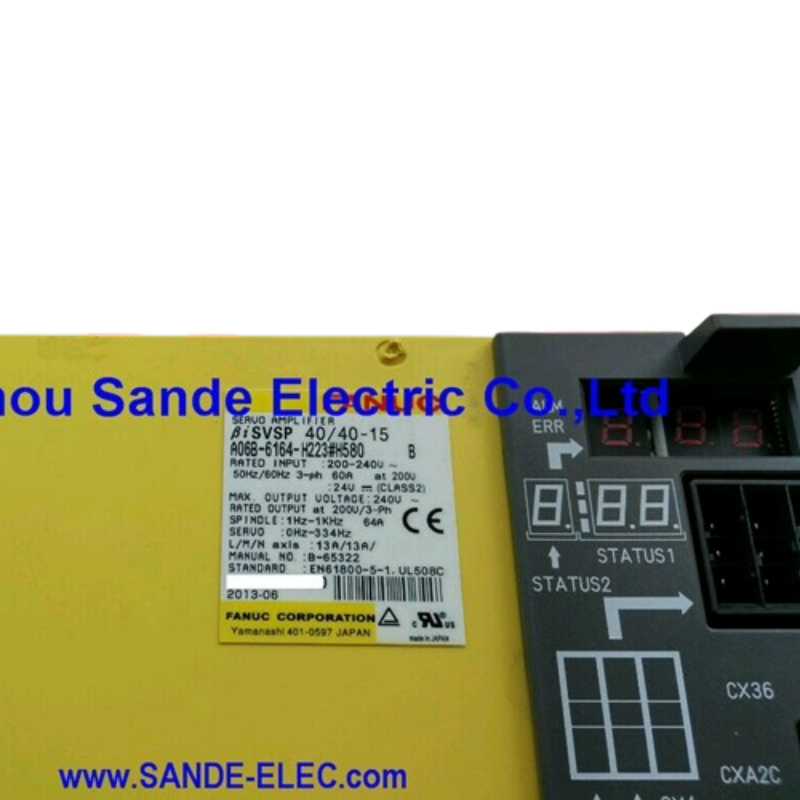

この部品番号を調査している購入者は、A06B-6164-H312#H580を3軸ユニットではなく2軸ユニット（biSVSP 80/80-18）として説明しているリストに遭遇する可能性があります。この不一致は、一部の販売代理店のカタログにおけるデータベース入力エラーに起因するようです。6164ファミリー内のFANUC H3xx部品番号サブシリーズは、一貫して3サーボ軸アーキテクチャに従っています。H311、H333、H343、およびH364はすべて3軸ユニットであり、H312も同様のパターンに従っています。特定の電気パラメータ（20A/20A/40Aサーボチャンネル、52A入力、11kWスピンドル）は、3軸biSVSP 20/20/40-11の分類と一致しています。購入者は、クロスリファレンス注文を行う前に、物理ユニットに貼付されたラベルからモデル指定を確認する必要があります。
A06B-6164-H312は、FSSB光ファイバーバスを介してCNCと通信するため、0i-D世代の制御プラットフォームに限定されます:
ユニットにはIPM（インテリジェントパワーモジュール）アラーム検出が組み込まれており、内部トランジスタ接合部温度を監視し、熱暴走イベントがPCB損傷を引き起こす前に障害を報告します。HRV2およびHRV3（高応答ベクトル）制御モードがサポートされており、高加速度コンタリング動作中の追従誤差を低減する高帯域幅電流ループ性能を可能にします。
| フォーマット | 表記 |
|---|---|
| 標準 | A06B-6164-H312 |
| 電圧クラス接尾辞付き | A06B-6164-H312#H580 |
| ハイフンなし | A06B6164H312 |
| OCRバリアント (6→G, 1→I) | AO6B-6I64-H3I2 |
| モデルコード | biSVSP 20/20/40-11 |
| 隣接する低電力ユニット | A06B-6164-H311 (7.5kWスピンドル) |
| 隣接する高電力ユニット | A06B-6164-H333 (15kWスピンドル) |
発送: 在庫品は注文後1〜2営業日以内に確認・発送されます。梱包は帯電防止保護と高密度フォームパッドを硬質カートン内に行います。より重いまたは壊れやすいユニットはカスタム木製クレートで出荷されます。
運送業者: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — 目的地と配送の緊急度に基づいて運送業者を選択します。
グローバルリーチ: エクスプレスオプションは24〜48時間以内に220以上の国に配達されます。標準国際輸送は3〜7営業日かかります。
書類: すべての出荷には商業インボイスと詳細な梱包リストが含まれます。輸入関税および仕向国での通関手数料は購入者が負担します。
Q1: A06B-6164-H312とA06B-6164-H311の実際の違いは何ですか？
どちらも6164 βiSVSPファミリーの3軸サーボプラススピンドル複合ユニットであり、どちらも同じ20/20/40サーボチャンネルサイジングを使用しています。唯一の違いはスピンドル出力クラスです。H311は7.5kWスピンドルモーターをサポートしますが、H312は11kWにアップします。機械のスピンドルモーターのネームプレートに8kWから11kWの連続定格が表示されている場合、H312が正しい選択です。H311はスピンドルに対して定格不足であり、次のステップアップである15kWのH333は定格過剰であり、コストに対して不要である可能性があります。
Q2: N軸チャンネルがLおよびMチャンネルよりも高い電流定格を持っているのはなぜですか？
biSVSP 20/20/40-11の非対称サーボチャンネルサイジングは意図的です。このユニットを使用するほとんどの3軸マシニングセンタでは、N軸チャンネルはZ軸（垂直移動）に割り当てられます。これは、重力補償とスピンドルヘッドの重量により、より高い連続電流需要を伴います。Nチャンネルの40Aピーク/13A連続定格は、その用途に必要なヘッドルームを提供しますが、20Aピーク/6.5A連続のLおよびMチャンネルは、軽負荷のXおよびY軸を適切に処理します。
Q3: A06B-6164-H312を0i-Dの代わりにFANUC 0i-MFコントロールで使用できますか？
0i-MFは0i-Dファミリーと同じFSSB光ファイバーサーボ通信アーキテクチャを使用しているため、電気的互換性は一般的に維持されます。ただし、アンプが元々指定されていたよりも新しい世代のコントロールとペアリングされる場合は常に、CNCパラメータ設定、特にサーボパラメータ初期化およびスピンドルアンプタイプパラメータを正しく設定する必要があります。コミッショニング前に、使用中の0i-MFファームウェアバージョンがA06B-6164シリーズアンプをサポートしていることをFANUCまたは資格のあるインテグレーターに確認してください。
Q4: ユニットの電源は入りますが、機械はすべての軸で同時にFSSB通信エラーを表示します。最初に何をチェックすべきですか？
電源投入時にすべての軸に同時に影響するFSSBアラームは、ドライブ障害ではなく、光ファイバー通信の問題をほぼ常に示しています。CNC光学インターフェースとアンプユニットを接続する光ファイバーケーブルの両端を確認してください。ケーブルの物理的な損傷、プッシュフィット光学コネクタのほこりや汚れ、および各コネクタが完全に差し込まれていることを確認してください。汚れた、または部分的に切断された光学コネクタは、この症状の最も一般的な原因であり、アンプ自体に触れることなく解決できます。
Q5: サーボチャンネルが機能しているのにスピンドルチャンネルが故障した場合、このユニットは修理可能ですか？
はい。A06B-6164-H311のフィールド修理は、FANUC専門修理業者間で確立されています。スピンドル出力ステージはディスクリートIGBTパワーモジュールを使用しているため、スピンドルチャンネルの故障は、サーボ出力IGBTが影響を受けることを自動的に意味するわけではありません。有能な修理施設は、4つのチャンネルすべてを個別にテストし、故障したパワー段のみを交換します。これは、モジュール全体の交換よりも大幅にコスト効率が高いです。機械のダウンタイムが最優先事項である場合、交換ユニットがより迅速なルートです。コストが最優先事項である場合、修理がより良い選択肢です。ただし、故障したモジュールが修理されている間、機械をサービスに戻すために検証済みの良好なユニットが利用できる場合。
