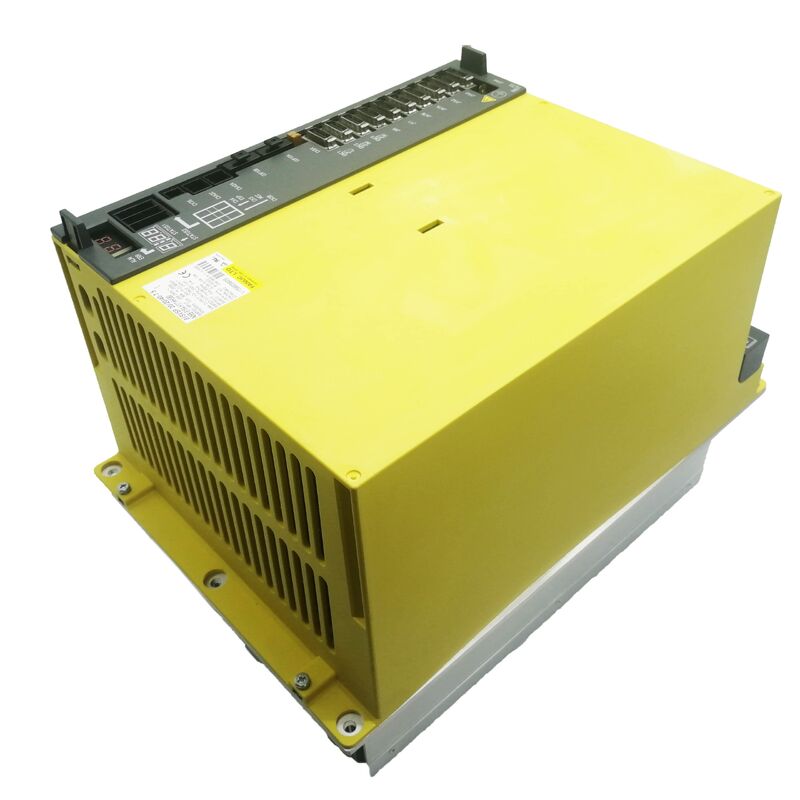

部品番号: A06B-6164-H311 (#H580) ▏ファミリー: βi サーボ/スピンドル統合ユニット ▏モデルコード: biSVSP 20/20/40-7.5 ▏インターフェース: FSSB 光ファイバー ▏電圧クラス: 200V AC 入力 ▏重量: 約 12 kg
CNC工作機械には、小型立形マシニングセンタ、コンパクト旋盤、自動ドリルステーションなど、キャビネット全体の容積が限られ、スピンドル要求が控えめで、軸には比較的軽量なサーボモータが使用されるカテゴリがあります。これらの機械には、15kWのスピンドルアンプや40Aの連続サーボチャンネルは必要ありません。必要なのは、過剰な設計なしにアプリケーションに適合する、信頼性の高い統合ユニットです。
A06B-6164-H311 は、まさにその役割を果たします。FANUCの βiSVSP (Beta i Servo/Spindle) 複合アンプファミリーのエントリークラス3軸モデルとして、3つの独立したサーボチャンネルと7.5kWのスピンドルアンプを単一モジュールで提供します。このユニットはFSSB光ファイバーバス経由でCNCに接続され、200Vの三相主電源で動作するため、FANUCのコンパクト βシリーズモータを搭載した0i-Dおよび0i-Mate-Dベースの工作機械に最適です。
biSVSPフォーマットが従来のドライブトポロジーと異なる点は、スタンドアロンのスピンドルドライブが不要になることです。マルチ軸サーボモジュールと別個のスピンドルアンプを配線する代わりに、この単一シャーシが、3軸のサーボ位置ループとスピンドル速度/トルク制御というすべてのドライブ機能を、1つの電源接続とCNCへの1つの光ファイバー通信パスで処理します。これにより、キャビネット設計がよりシンプルで軽量、かつメンテナンスが容易になります。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6164-H311 (#H580) |
| ユニット分類 | βiSVSP — サーボ + スピンドル複合 |
| モデルコード | biSVSP 20/20/40-7.5 |
| サーボチャンネル | 3 (L / M / N軸) |
| ピーク電流 — L軸 | 20 A |
| ピーク電流 — M軸 | 20 A |
| ピーク電流 — N軸 | 40 A |
| スピンドル出力定格 | 7.5 kW |
| 入力電圧 | 三相、200–240 V AC (+10% / −15%)、50/60 Hz |
| 制御電源 | DC 24 V、1.5 A |
| PWM方式 | サイン波、HRV2 / HRV3 |
| CNCインターフェース | FSSB (Fanuc Serial Servo Bus) 光ファイバー |
| 冷却 | 強制空冷 (内蔵ファン) |
| 保護等級 | IP20 |
| ユニット重量 | 約 12 kg |
| 互換性のあるCNC | FANUC 0i-D / 0i-MD / 0i-Mate-D |
A06B-6164シリーズは複数の電力クラスを網羅しており、すべて同じ3サーボ+スピンドル複合アーキテクチャとFSSB通信インターフェースを共有しています。H311は、3軸ラインナップの中で最も低いスピンドル出力オプションです:
| 部品番号 | モデルコード | スピンドル出力 | サーボチャンネル |
|---|---|---|---|
| A06B-6164-H311 | biSVSP 20/20/40-7.5 | 7.5 kW | 3 (20A / 20A / 40A ピーク) |
| A06B-6164-H312 | biSVSP 20/20/40-11 | 11 kW | 3 (20A / 20A / 40A ピーク) |
| A06B-6164-H333 | biSVSP 40/40/40-15 | 15 kW | 3 (40A / 40A / 40A ピーク) |
| A06B-6164-H343 | biSVSP 40/40/80-15 | 15 kW | 3 (40A / 40A / 80A ピーク) |
| A06B-6164-H364 | biSVSP 80/80/80-18 | 18 kW | 3 (80A / 80A / 80A ピーク) |
H311とH312は、L軸とM軸で20Aピーク、N軸で40Aピークという同じサーボチャンネル定格を共有しており、スピンドル出力クラスのみが異なります。機械のスピンドルモータの銘板定格が7.5kW以下であれば、H311が正しい選択です。H312にアップグレードすると、7.5kWスピンドル設置にはメリットなく、コストと入力電流が増加します。
20/20/40という非対称なサーボサイジングは、6164-H31xサブシリーズ全体と同じロジックに従っています。L軸とM軸は、要求の低い水平方向の移動（通常はX軸とY軸）を処理し、Nチャンネルのより高い40Aピークは、スピンドルヘッドの重量と重力補償によりより大きな連続電流が必要となるZ軸に対応します。
各チャンネルクラスに対応するFANUC βiSシリーズサーボモータ:
L軸およびM軸 (20Aピーク): βiS 4/5000, βiS 8/3000, βiS 8/2000 — いずれも通常のデューティサイクルで20Aピーク範囲内
N軸 (40Aピーク): βiS 12/3000 — Nチャンネル連続電流容量の上限、定格13A
βiS 22フレーム以上のサーボモータは、連続電流要求がチャンネル定格を超えるため、このユニットのどのチャンネルにも適していません。
7.5kWスピンドル部は、7.5kW以下の連続出力クラスのFANUC βiシリーズスピンドルモータとペアになります。代表的な互換モデルには以下が含まれます:
交換部品を指定する前に、必ずモータの連続電流をアンプのスピンドル出力仕様と比較して確認してください。7.5kW定格は、スピンドルチャンネルの連続熱限界を表しており、加速中のピーク電流のハードカットオフではありません。
HRV2 / HRV3 電流ループ制御 H311は、High Response Vector 2とHRV3の両方の電流制御モードをサポートしています。HRV3は、有効化されCNCでサポートされている場合、より高い電流ループ更新レートで動作し、高加速度移動中のサーボ追従誤差を低減し、コンターミーリング操作における表面仕上げ品質を向上させます。HRV2またはHRV3のどちらがアクティブになるかは、CNCパラメータ設定と取り付けられているサーボモータの種類によって異なります。
内蔵回生機能 このユニットは、外部抵抗で熱として放散するのではなく、モータ減速中に制動エネルギーをAC電源に返す内蔵回生回路を備えています。頻繁な軸反転を伴うコンパクトマシン（例：ショートストローク穴あけサイクル）では、この回生機能によりキャビネット内の熱負荷が軽減され、生産シフト全体の消費エネルギー削減に貢献します。
IPMアラーム監視 出力段はインテリジェントパワーモジュール（IPM）技術を使用しており、接合部温度を内部で監視し、熱暴走イベントが不可逆的なPCB損傷を引き起こす前に保護をトリガーします。IPMアラームは、CNC画面に特定のサーボアラームコードとして表示され、技術者は、空気の流れの遮断や冷却ファンの故障などの外部原因による実際のデバイス過熱と区別することができます。
| 表記 | 形式 |
|---|---|
| 標準 | A06B-6164-H311 |
| 電圧サフィックス付き | A06B-6164-H311#H580 |
| ハイフンなし | A06B6164H311 |
| OCR読み取りエラー (6→G, 1→I) | AO6B-6I64-H3II |
| モデルコード | biSVSP 20/20/40-7.5 |
| ステップアップ相当 (11kW) | A06B-6164-H312 |
リードタイム: 在庫品は確認済みで、1〜2営業日以内に発送可能です。
梱包: 静電気防止バッグを内蔵したフォームパッド入り硬質カートン。しきい値を超える重量のユニットは、輸送中の追加保護のためカスタム木製クレートで出荷されます。
運送業者: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — 宛先と緊急度要件に基づいて割り当てられます。
配送時間: エクスプレスサービスは220以上の国々に24〜48時間以内に到着します。標準国際輸送は、宛先によって3〜7営業日です。
輸入関税: 宛先国の税関規制に従い、購入者の責任となります。商業インボイスと完全な梱包リストがすべての出荷に含まれています。
Q1: A06B-6164-H311のスピンドル出力の上限は何ですか？また、それを超えた場合はどうなりますか？ スピンドルチャンネルは7.5kWの連続出力定格です。銘板定格連続出力要求がこの数値を上回るスピンドルモータを稼働させると、持続的な切削中にアンプの出力段が熱設計限界を超え、最終的に過熱アラームがトリガーされるか、保護が間に合わずにトリップした場合はIGBT出力モジュールが損傷します。加速中の瞬間的なスピンドル過負荷は、モジュールの短時間ピーク電流マージン内で許容されますが、持続的な過負荷はサービス寿命を大幅に短縮します。スピンドルモータ定格が7.5kWを超える機械の場合、A06B-6164-H312（11kWスピンドル部）が適切なアップグレードです。
Q2: A06B-6164-H311は、同じ機械上の古いA06B-6134シリーズユニットを置き換えることができますか？ キャビネットに正しいスロット寸法があれば、直接機械的に交換することは可能ですが、6164シリーズはFSSB光ファイバー通信を使用するのに対し、以前の6134シリーズは異なるインターフェースプロトコルを使用していました。6134シリーズを使用する0i-C以前のコントローラを実行しているCNCは、CNCのアップグレードなしに6164シリーズアンプと通信できません。6164シリーズは、0i-D、0i-MD、および0i-Mate-D世代のコントローラとのみ互換性があります。お使いの機械がすでにこれらのコントローラのうちの1つを実行していて、6134ユニットが故障している場合、FANUCインテグレータに6164を採用できるかどうかを調査する価値があります。回答は、特定のファームウェアバージョンとパラメータの互換性によって異なります。
Q3: 私の機械では、特にN軸でSV401アラームが表示されます。これはこのユニットのNチャンネルの故障を示していますか？ SV401はFANUCのレディ信号オフアラームです。これは、サーボアンプがその軸のCNCのレディコマンドに応答していないことを示しており、出力チャンネル自体とは無関係ないくつかの原因が考えられます。NチャンネルのIGBT段を疑う前に、アンプへの24V DC制御電源（24Vの損失はすべての軸または選択された軸を無効にします）を確認し、PMCからのサーボイネーブル信号がアクティブであることを確認し、機械の安全回路によって緊急停止状態が保持されていないことを確認してください。これらすべてがチェックアウトした場合、故障はN軸出力段または関連するモータフィードバックパス内にある可能性が高いです。
Q4: このユニットはスピンドル軸の剛性タッピングをサポートしていますか？ はい、CNCオプションが有効で、スピンドルモータに位置エンコーダ（または互換性のあるエンコーダフィードバック構成）が装備されている場合、剛性タッピングがサポートされます。 βiSVSPユニットのスピンドルチャンネルは、CNCにスピンドル同期ソフトウェアオプションがアクティブであれば、剛性タッピングに必要な速度制御から同期位置制御への移行を処理します。ハードウェア機能はアンプに存在しており、制限要因は購入したCNCオプションセットに剛性タッピングが含まれているかどうかです。
