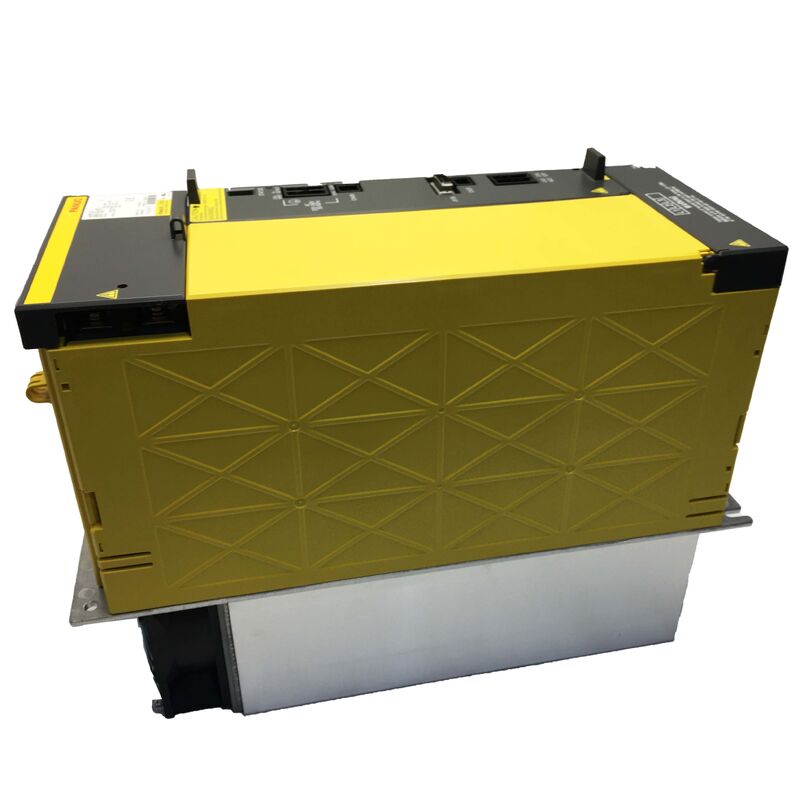

部分番号:A06B-6142-H022 (#H580) シリーズ:αi SP (B2型インターフェース) モデル:αiSP 22 / AiSP-22 圧力のクラス:200V入力 条件:新品 原品
A06B-6142-H022は,FANUCの第1世代 αi (Alpha i) シリーズから22kW級のスピンドルアンプです.インターフェースタイプBの指定を付け,FANUCの16i/18i/21i CNC世代の機械機械に固く属している純粋なスピンドル駆動モジュールで サーボチャネルがない組み合わされた軸機能がない. 高サイクル生産加工に必要な精度と信頼性を備えた αiシリーズ単一のスピンドルモーターを制御するために設計されている..
FANUCのスピンドル増幅器系に この装置がどこに位置しているか 注文する前に 理解することが重要ですαi SP Type Bシリーズ (A06B-6142-xxxx) は,オリジナルの αi スピンドルファミリーの第2世代のコネクタ変種です.,Type A (A06B-6141-xxxx) の後継者である.両者は16i/18i/21i制御を対象とした第一世代のαiドライブである.それらは後のαiSP-Bシリーズ (A06B-6220/6222-xxxx) と異なる.FSSBの光ファイバー通信を使用し,0i-D/30i/31i生成制御を対象とする機械にインストールされているCNC制御シリーズの知識がどのファミリーが適用されるかを決定します 2つを混同することは,この部品番号の最も一般的な調達エラーです
すべての αi シリーズ スピンドル モジュールと同様に,A06B-6142-H022は,同伴の αiPS 電源モジュールによって提供される共有DC バスから動作します.3相交流電源より直線・調節式直流電線から直接汲み取れる完全な電源ボードと制御PCBは1つのプラグイン・シャシー内に配置され,必要に応じて各ボードは独立して交換できます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A06B-6142-H022 (#H580) |
| シリーズ | αi SP ファースト・ジェネレーション アルファ i |
| CNC インターフェースタイプ | B型 (B2型) |
| 電圧クラス | 200V入力シリーズ (#H580) |
| DC バスの入力電圧 | 283 V 339 V DC |
| スピンドル電力の評価 | 約 25 kW |
| 定数出力電圧 | 240 V AC 3 段階 |
| 定数出力電流 | 95A |
| 建築 | 共有DCバス (αiPS PSMが必要) |
| PCB 含有量 | パワーボード + スピンドル制御PCB |
| 囲み | IP20 |
| 互換性のあるCNCプラットフォーム | FANUCシリーズ 16i / 18i / 21i / パワーマートi |
注:電気仕様では,同じ電源クラスを持つ αiSP 22型A対価 (A06B-6141-H022) を参照します.設置前にユニットラベルから確認してください.
モデルコードの数字"22"は,スピンドルモーターのパワークラス (22kW範囲) を表している.文字コードは,CNCインターフェースバージョンを区別する:
| 部分番号 | インターフェース | CNC生成 | 注記 |
|---|---|---|---|
| A06B-6141-H022 | タイプA | 16i / 18i / 21i (初期) | 第1世代 αiSP 22 |
| A06B-6142-H022 | タイプB/B2 | 16i / 18i / 21i | 更新されたコネクタのレイアウト,同じ電源クラス |
| A06B-6220-H022 | FSSB (αiSP-B) | 30i / 31i / 0i-D | 新しいB世代シリーズ |
タイプAとタイプBのユニットは交換できないCNCファームウェアがコネクタ・バリエーションをサポートしているかを確認することなく,CNCのスピンドルアンプタイプパラメータが物理ユニットと一致する必要があります.タイプAの代わりにタイプBのユニットを設置すると,スピンドルモーターが同じままである場合でも,CNCパラメータを変更する必要があります..
αiSP 22増幅器は,FANUCの22kW連続動力の範囲のαシリーズスピンドルモーターをターゲットとしています.代表的な互換性のあるモータータイプには以下が含まれます:
αiI (Integrated) シリーズ 22kWクラス:
αiIP (インテグラル・イン・スピンドル型):
αiIL (インラインタイプ):
モーターの選択は常にFANUCモーター仕様表に確認され,連続電流の需要がアンプの95A出力範囲内にあることを確認しなければならない.22kWの指定は典型的なモータークラスを指します.電気の切断じゃない
A06B-6142-H022は直線電源に接続できませんこれは,αiPS (Alpha i Power Supply) モジュールによって配布された共有DCバスから抽出されます. キャビネット内のすべてのサーボとスピンドルアンプのための共通の直流器とエネルギー管理ハブこの共有バスのアーキテクチャは,減速モーターから再生されたブレーキエネルギーを バスに流し,同時に加速している他の軸に消費できるようにします.熱として無駄になるより.
このスピンドルモジュールを含むキャビネットの代替PSMを指定するときは,PSM出力は,スピンドル増幅器と同じバス上のすべてのサーボ軸増幅器の合計ピーク電流需要をカバーするように指定されなければならない.. An undersized PSM is a common commissioning error that produces DC bus undervoltage alarms during simultaneous high-load acceleration events — a fault pattern that can be mistaken for spindle module failure.
αiSP 22は,FANUCの全スピンル機能セットをサポートしており,以下を含む:
3つの機能はすべて,スピンドルモーターに適切な位置フィードバック装置 (位置コーダーまたは内蔵コーダー) が装備されていることに依存する.アンプハードウェアはすべての機能をサポートする.機械の可用性は,元の稼働時に購入されたCNCソフトウェアオプションに依存します..
| フォーマット | 記号 |
|---|---|
| スタンダード | A06B-6142-H022 |
| 圧力のクラス後置きで | A06B-6142-H022#H580 |
| ハイフンなし | A06B6142H022 |
| OCR バリアント (6→G, 1→I) | AO6B-6I42-HO22 |
| 共通標識の簡略 | αiSP 22 / AiSP-22 / AISP-22 について |
| A型同等量 (同じ電力) | A06B-6141-H022 インターフェイスが違う |
| FSSBの新世代相当 | A06B-6220-H022 異なるCNC世代 |
発送:ストックユニットは確認され,1~2営業日以内に発送されます. パワーボードとスピンドル制御PCBを備えて, 防静的保護に包装されています.
運搬機:DHL エクスプレス · フェデックス インターナショナル 優先 · UPS ワールドワイド エクスプレス · TNT · EMS
配達:エクスプレスサービスは24~48時間の輸送で220カ国以上をカバーします.標準的な国際配送は3~7営業日です.
輸入関税:目的国の規制によって購入者によって支払われる. 商用請求書と梱包リストは,すべての出荷に含まれています.
Q1: A06B-6141-H022 (A型) と A06B-6142-H022 (B型) の実用的な違いは何ですか?両方とも22kW αiシリーズのスピンドルモーターを同じクラスで駆動し,同じDCバスアーキテクチャを共有している.スピンドルアンプとCNC制御の間のコネクタと通信インターフェースです.タイプAは1つのコネクタ配置を使用し,タイプB (B2とも呼ばれる) は後期16i/18i修正で導入された更新されたレイアウトを使用する.多くの場合,タイプBはタイプAユニットを置き換えることができます.しかし,機械のCNCファームウェアの修正がB型インターフェースをサポートし,スピンドルアンプタイプパラメータがそれに応じて更新されていることを確認する必要がありますパラメータの確認なしの直接スワップは,電源アップ時にスピンドルが反応しない状態になります.
Q2: 私のマシンは16i-MBのコントロールを使用しています. A06B-6142-H022はそのプラットフォームの正しいスピンドルアンプですか?Series 16iファミリーは αi SP Type Bシリーズの主なターゲットであるため,A06B-6142-H022はこの世代のために設計されています.確認は,CNCのスピンドルアンプタイプパラメータ (通常,サーボ/スピンドル設定画面からアクセス) をチェックし,インストールされたまたは意図されたユニットにマッチすることによって確認します.16i-MBは,ファームウェアバージョンに応じて,タイプAとタイプBの αiSPモジュールの両方を実行できます.パラメータ設定は,どれが期待されているかを教えてくれます.
Q3:このアンプは,直接交換としてFANUC 0i-Dまたは 30i制御器で使用できますか?ノ 0i-Dと30i/31iファミリーは,FSSB光ファイバーバスで通信する新しいαiSP-Bシリーズアンプ (A06B-6220/6222-xxxx) を使用する.A06B-6142-H022は,FSSBバス構造と電気的に互換性のない直接デジタルインターフェースを使用します.16iから30iのコントロールにアップグレードする場合は,スピンドル増幅器も αiSP-B ユニットにアップグレードする必要があります. 新しい増幅器の現在のクラスに属している場合,モーター自体は通常残ります..
Q4: この増幅器には,どのスピンドルアラームが最もよく使われますか?アラームが表示された際の最初のステップは?αiSP 22タイプBの最も頻繁なフィールドアラームには,AL-01 (モーター過熱),AL-07 (減速時のDCバス過電圧),AL-09 (DCバス低電圧),AL-24 (出力トランジスタ故障) が含まれる.AL-07についてこのアラームは,αiPS PSMの再生能力が高速なスピン停止時に超えられていることを示します.CNCパラメータでスピンダル減速時間定数を増加することで,ピーク再生エネルギーを削減し,ハードウェア交換なしで頻繁にこのアラームをクリアします. AL-09については,PSMの電源入力電圧を確認し,PSMとこのモジュールの間のDCバス端末の接続が緩いかどうかを確認します.
Q5: スピンドルモジュールはアラームなしで電源を供給しますが,スピンドルモーターは切断中に異常な振動を生成します.これはアンプの故障ですか?切断中に異常なスピンドル振動は,増幅器ハードウェアの故障よりも,機械的またはパラメータの問題である.スピンドルモーターエンコーダのフィードバックをチェックして開始します. 位置エンコーダのシグナルが劣化すると,音響振動や表面仕上げの問題として現れるスピードループ不安定が発生します.次に,スフィンダルの回路電流増幅パラメータ (FANUCパラメータセットのPK1SPとPK2SP) をレビューします.パラメータの初期化後に工場設定から逸脱した値や,スピンドル増幅器の交換中に入力された誤った値が,特定のスピンドル速度で共鳴の原因となる振動が速度に依存している場合 (特定のRPMで悪化する) は,出力段階の失敗ではなくパラメータの問題に強く示しています.
