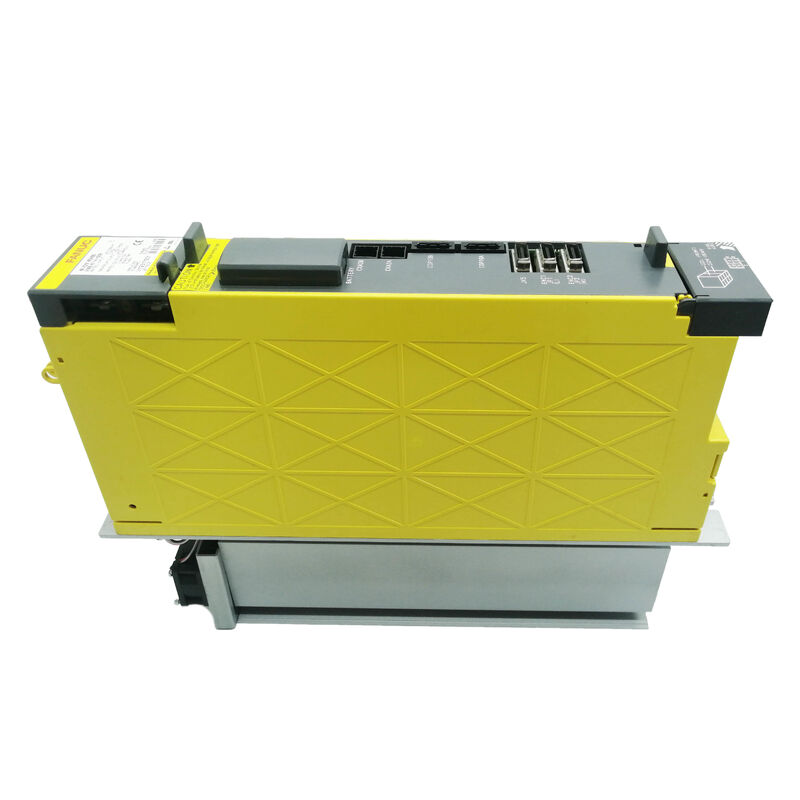

FANUC A06B-6114-H104 ACサーボアンプユニット — 製品説明

1軸。完全な精度。妥協なし。

すべてのCNC軸がドライブモジュールを隣接するものと共有する必要はありません。個々の軸管理、独立した障害診断、またはキャビネットのコンパクトさよりも専用の電流容量が重要な機械では、シングル軸アンプが妥協ではなく、意図的な選択です。A06B-6114-H104はまさにそれです。FANUC製のシングル軸「αi SVシリーズ」ACサーボアンプで、日本で製造されており、FANUCの「αiプラットフォーム」で知られる完全な制御権限とエンコーダーフィードバック統合で1つのサーボ軸を駆動するように設計されています。

「H104」の接尾辞は、コンパクトな形でそのすべてを物語っています。A06B-6114「αi SV」ファミリー内では、「H1xx」はシングル軸構成を示し、末尾の数字はその軸チャネルの連続定格出力電流を指定します。この定格は、接続されているサーボモーターの動作要件と一致する必要があります。近似ではなく、正確に一致する必要があります。FANUCのドライブシステムはパラメータ設定されており、自己構成ではありません。不一致のアンプをインストールすると、常に実際の原因を直接示さないアラームが発生します。

A06B-6114ファミリー：H104の位置づけ

FANUCの「αi SVシリーズ」は、幅広い軸構成とモーター定格をカバーしています。A06B-6114サブファミリーは、シングル軸とデュアル軸のバリアントを網羅しており、それぞれ異なる電流出力レベルを備えており、さまざまなサイズのモーターに対応します。H104はシングル軸ユニットであり、H106、H115、および同様のシングルチャネルバリアントと並んでいます。それぞれが異なるモーター負荷プロファイルに適しています。同じファミリー内のデュアル軸ユニットは、H2xx指定（H206、H208など）を持ちます。

これは実用上重要です。なぜなら、保守担当者はしばしば接尾辞を指定せずにA06B-6114の交換品を探しますが、入手可能な在庫が、彼らが必要とするシングル軸H104ではなく、デュアル軸H106であることが判明することがあるからです。これら2つはピンごと、またはパラメータごとで同等ではありません。機械のドライブスロット、配線ハーネス、およびコントローラー構成がシングル軸ユニット用に設定されている場合、デュアル軸交換品にはキャビネットの改造とパラメータ変更が必要となり、単純な交換が数時間のエンジニアリング作業に拡張されます。

仕様

この部品を実際に購入するのは誰か

A06B-6114-H104のバイヤープロファイルを理解することは、調達プロセスに関する現実的な期待を設定するのに役立ちます。

メンテナンスエンジニアは最も一般的な購入者であり、すでにダウンしている機械に対して作業しています。彼らは正確な部品番号を知っており、障害がモーターやエンコーダーではなくアンプにあることをすでに確認しており、迅速な入手可能性と出荷前にユニットが適切にチェックされていることへの信頼を必要としています。

機械の再構築業者およびレトロフィット業者は、計画的なオーバーホールの際にこの部品を調達し、通常は他の「αiシリーズ」ドライブコンポーネントと一緒に購入して、ドライブキャビネット全体を再生します。このグループにとって、複数のコンポーネントを注文して一緒に発送できる能力は、ユニット価格と同じくらい重要です。

予備部品の在庫担当者—複数のFANUC搭載機械を稼働させている施設—は、保守用の予備としてH104を積極的に購入します。論理は単純です。検証済みのユニットを棚に置いておくことで、数日かかる可能性のある生産停止を、同じシフトでのドライブ交換に変換できます。

3種類のバイヤータイプすべてが、注文前に現在の在庫状況を確認することから利益を得ます。なぜなら、特定の「αi SV」バリアントの供給は、廃止された機械在庫から調達されたものに基づいて変化するからです。

コンディションと保証

新品（オリジナル）—工場在庫、未設置、12ヶ月保証が付いています。生産クリティカルな機械や、初日から持続的な高サイクル動作が発生するあらゆるアプリケーションの最初の選択肢です。

テスト済み再生品—サービス機器から取り外され、負荷下で評価され、リスト前に機能が検証されています。 3ヶ月保証が付いています。生産寿命の終盤にある機械、低デューティアプリケーション、または新しいユニットの保証プレミアムが機械のスケジュールによって正当化されないコスト効率の高い予備在庫を構築している購入者にとって、賢明な選択肢です。

両方のコンディションは、国際輸送中にドライブを保護するように設計された梱包で出荷されます。保証ラベルは、保証サービスのために提出されたユニットに貼付されたままにする必要があります。

注文、支払い、発送

リードタイム：支払い確認から発送まで2〜4営業日。

配送：国際配送はDHLおよびFedEx。広州でのローカルピックアップも可能です。複数アイテム注文の同梱発送—複数コンポーネントの引用をリクエストしてください。

支払い：T/T（銀行電信送金）、PayPal、Western Union。PayPalは500米ドルまでの注文で受け付けます。すべての注文金額で電信送金。

仕向国での輸入関税および税金は購入者の責任です。

返品ポリシー—明確かつ簡潔

破損、不完全、または説明と一致しない状態で到着した商品は、写真があれば可能な限り、配達日または翌営業日に報告する必要があります。通常の動作条件下で受領後4日以内に機能しないことが判明したユニットは、返品または交換の対象となります。不適切な配線、不適切な設置、またはパラメータエラーによって引き起こされた損傷は対象外です。事前の互換性検証なしに注文された心変わり購入または誤った部品注文に対する返品は受け付けられません。すべての返品は、元の保証ラベルを貼付し、受け取ったときと同じ状態で返送する必要があります。

よくある質問

Q1：私の機械はA06B-6114-H104を使用していますが、H104が在庫切れの場合、A06B-6114-H106と交換できますか？

簡単に言うと、これは単純なドロップイン交換ではありません。H104とH106はどちらも同じファミリー内のシングル軸「αi SV」ユニットですが、軸あたりの連続出力電流定格が異なります。定格の高いユニットを定格の低いユニットの代わりに取り付けることは電気的に機能するかもしれませんが、新しいアンプの特性に合わせるためにCNCでのサーボパラメータ調整が必要です。これらのパラメータが正しく更新されない場合、軸はドライブアラームを発生させるか、不安定な動作をします。異なる接尾辞を代用する前に、機械のサーボパラメータシートを参照し、FANUC経験のある技術者にパラメータ変更が範囲内であることを確認してください。安全にそれを行うことができない場合は、正しいH104ユニットを待つことがリスクの低い方法です。

Q2：サーボアンプがモーターやエンコーダーではなく、故障したコンポーネントであることをどのように確実に知ることができますか？

サーボ障害診断は論理的な順序に従います。まず、CNCコントローラーに表示される正確なアラームコードをメモしてください—FANUCのサーボ障害のアラームコードは、問題がドライブ、モーター、エンコーダーフィードバック信号、またはアンプとコントローラー間の通信にあるかどうかを示すのに十分具体的です。次に、アンプを目視で検査し、焼損やコンポーネントの損傷の兆候がないか確認します。第三に、可能であれば、同じ機械の別の軸の既知の正常なユニットと疑わしいアンプを交換します—アラームが新しいスロットにアンプを追跡する場合、アンプが故障しています。異なるアンプで元のスロットに残る場合、モーターまたは配線が原因である可能性が高いです。この診断シーケンスをスキップして、障害源を確認する前に交換用アンプを注文することは、CNCドライブメンテナンスで最も一般的で最も高価な間違いです。

Q3：H104の接尾辞は「04」で終わっていますが、その数字は特定の連続出力電流（アンペア）に直接対応していますか？

FANUCの「αi SV」命名規則では、接尾辞の数値部分はアンプの定格出力に関連していますが、丸い数字への直接的なアンペア対アンペアの対応ではありません。接尾辞は、アンペア単位の文字通りの電流値ではなく、FANUCの内部定格ティアを反映しています。実用的な結論は、接尾辞を数値的に解釈するのではなく、完全な部品番号で交換用アンプを一致させる必要があるということです。電気仕様を詳細に理解する必要がある場合—例えば、代替バリアントが可能かどうかを評価する場合—お使いのコントローラー世代のFANUC「αiシリーズ」説明マニュアルには、完全なドライブ仕様テーブルが含まれています。

Q4：このアンプの予想される耐用年数はどのくらいですか？また、通常は何が原因で故障しますか？

FANUCサーボアンプは、産業環境での長寿命のために構築されており、多くの「αiシリーズ」ユニットは、故障なしで15年以上連続稼働しています。故障が発生した場合、最も一般的な原因は、DCバスの電解コンデンサの劣化（壊滅的な故障の前に間欠的な障害や不安定な動作として現れる傾向がある）、出力電力段のIGBT故障（通常はモーター巻線障害、過負荷、または電源過渡現象によって引き起こされる）、および冷却ファンの故障による熱シャットダウンです。冷却ファンの状態は定期的にチェックする価値があります—故障したファンは交換が安価であり、熱応力が unchecked に蓄積した後に続く、はるかに高価なアンプの故障を防ぎます。

Q5：工場新品のA06B-6114-H104をFANUCから直接調達することは可能ですか？また、部品サプライヤーを通じて購入するのと比べてどうですか？

FANUCは正規サービスネットワークを通じてスペアパーツを販売しており、FANUCがアクティブなサービス拠点を持つ地域では、地元のFANUCオフィスまたは販売代理店から直接注文することが可能です。トレードオフはリードタイムと価格です—FANUCの直接供給チェーンは信頼性がありますが、二次市場よりもリードタイムが長くなる可能性があり、価格は通常、在庫から調達された再生品よりも高くなります。FANUCのローカルサービスインフラストラクチャが限られている地域、または公式チャネルからのリードタイムがダウンタイムウィンドウに合わない状況の購入者にとって、サプライヤーが出荷前に機能検証を実行することを条件に、テスト済み再生品の二次市場は実用的でコスト効率の高い代替手段を提供します。

在庫確認済みの部品はすぐに売れます。スケジュールがそれに依存する前に、在庫状況を確認してください。
