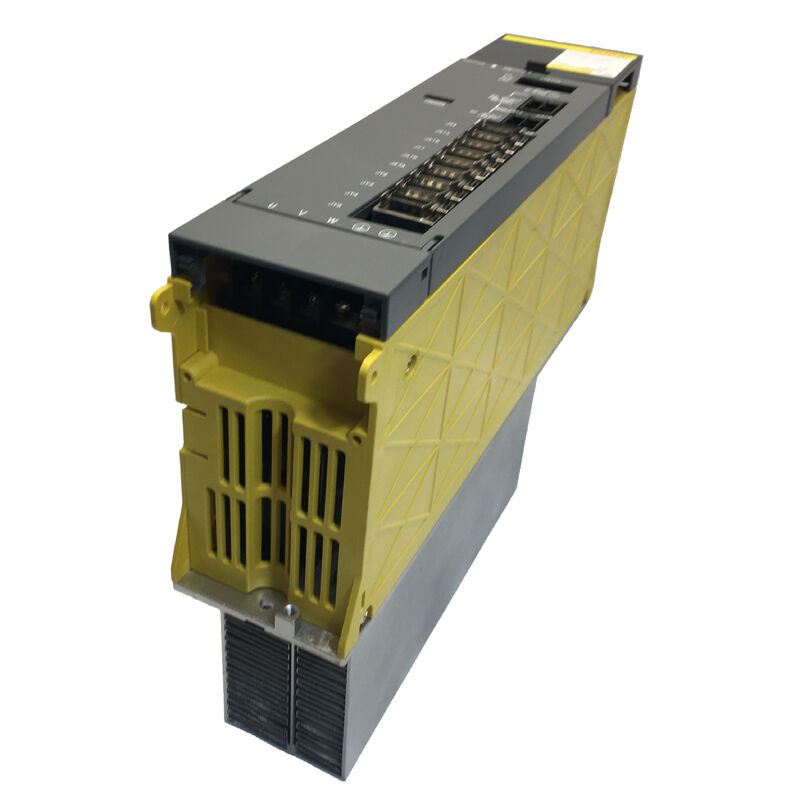

FANUC A06B-6102-H230 ACサーボアンプユニット — 製品説明

3軸、2ドライブスロット、1つの重要な違い

1990年代後半から2000年代初頭のFANUC制御マシニングセンタに近づき、ドライブキャビネットを開いてみてください。多くの構成では、X軸とY軸は1つのデュアル軸サーボアンプモジュールで供給され、Z軸（切削工具の全重量を支える垂直スピンドルヘッド）は、多くの場合、大幅に高い電流定格のモジュールで個別に処理されます。垂直移動のメカニズム、重力補償、およびZ軸の高速移動のトルク要求は、ドライブにそれ以上のものを要求します。

それがA06B-6102-H230が設計された環境です。これはFANUCのαシリーズサーボアンプファミリーに属しており、そのファミリーの中でH230はH215よりも高い連続出力電流クラスで定格されたデュアル軸モジュールです。負荷が重く、電流要求が大きい軸には、システムが指定するバリアントです。間違ったものを装着すると、問題がドライブキャビネットにまで遡るまで、熱過負荷アラームが発生する確実な方法となります。

このユニットは日本で製造され、CE認証を取得しており、新品および再生品の状態で入手可能です。H230が機械のドキュメントまたは故障したモジュールのラベルに記載されている番号であれば、読み進めてください。

H230とH215 — 同じシリーズ、異なる役割

これらの2つの部品番号は接尾辞のみが異なるため、直接説明する価値があります。A06B-6102-H215とA06B-6102-H230はどちらもFANUC αシリーズのデュアル軸モジュールです — 同じドライブファミリー、同じ通信インターフェース、同じ物理的フォームファクタ、同じコントローラ互換性。それらを区別するのは定格出力電流であり、接尾辞がそれをエンコードしています。

両方の指定の「2」はデュアル軸構成を確認します。末尾の数字 — 「15」対「30」 — は異なる電流定格クラスを表します。H230はH215よりもその階層の上位に位置します。実際には、これはH230がより高い連続電流を引き込むサーボモータに適合することを意味します。より大きな軸モータ、より重い負荷、または通常の動作中にモータが持続的な高トルク要求を受けるアプリケーションです。

H230が指定されている場所にH215を交換すると — 一時的であっても、「機械を動かすためだけ」であっても — 通常、ドライブは重負荷サイクル中に熱保護しきい値に達します。軽い作業ではアラームがすぐに表示されない場合があり、この不一致は最初に簡単に見落とされ、障害が発生したときに診断が困難になります。正しい修正は常に正しく定格されたバリアントです。

逆に、H215が指定されている場所にH230を装着すると、それ自体にリスクがあります。アンプの電流定格のパラメータ設定は一致する必要があり、ここで不一致があると、低電力軸で不安定な電流調整が発生する可能性があります。どちらの方向の間違った部品の交換も軽微ではありません。

仕様

H230が実際に使用される場所

典型的な3軸垂直マシニングセンタでFANUC Series 16または18コントローラを実行している場合、ドライブキャビネットは軸の割り当てと負荷プロファイルによって整理されます。X軸とY軸は水平テーブルの移動を処理します — 一般的に慣性が低く、予測可能な負荷曲線です。Z軸は重力下での垂直位置決めを処理し、多くの場合、切削力とスピンドルヘッドの重量の両方に抵抗する必要があるボールねじを備えています。

このように構成された機械では、Z軸ドライブモジュールは、同じキャビネット内のX/Yモジュールよりも高い電流定格を持つことがよくあります。そこでH230が現れる傾向があります — 軸数が多いためではなく、それがサービスするモータが、より軽い軸のモータよりも通常の動作条件下でより多くの電流を引き込むためです。

同じ論理が、重いチャックを備えた旋盤センタ、または1つの軸が常に大型カッターを攻撃的な送り速度で実行する機械にも適用されます。これらのキャビネットのドライブペアリングはめったに任意ではありません。機械メーカーは異なる軸負荷に対して異なる電流クラスを指定しており、αシリーズの部品番号はまさにそのエンジニアリング上の決定をエンコードしています。

交換部品を調達する際には、軸の割り当ては部品番号と同じくらい重要です。故障したドライブが3軸マシニングセンタのZ軸をサービスしているドライブである場合、H230はそのスロットに正しいユニットである可能性が高いです — ただし、軸ラベルのみから推測するのではなく、常に機械のドキュメントで確認してください。

αシリーズ設置における長期ドライブ信頼性に影響を与えるもの

この世代のFANUCドライブにおけるサーボアンプの寿命は、熱管理と密接に関連しています。内部のIGBTモジュールとゲートドライバ回路は、スイッチングされる電流に比例した熱を発生し、冷却アーキテクチャは、キャビネットを通過し、ドライブフィンを横切る一貫した空気の流れに依存します。15年または20年稼働している機械では、アンプモジュールに直接取り付けられたファンは、最も見過ごされがちなメンテナンス項目の一つです — それらは連続的に稼働し、ほこりを蓄積し、ベアリングが故障し始めると、明らかな聴覚警告なしに空気の流れが低下します。

故障する前に数ヶ月間高温で稼働したドライブは、外部テストでは完全に明らかにならないほど内部回路を損傷している可能性があります — これが、適切に解体された機器からのテスト済み再生品が、不確かな履歴の引き取り品よりも信頼性の高い選択肢である理由の一つです。アンプモジュールでのファン交換と、新しいドライブを取り付ける際のキャビネットの徹底的な清掃を組み合わせることで、交換ユニットのサービス寿命が大幅に延びます。

αシリーズドライブにおけるもう一つの一般的な故障経路はDCバスコンデンサです。これらは、通常の動作条件下でも経年劣化します。長期間保管されていたユニットで、積極的に使用されていなかった場合、モジュールを監視されたランイン期間なしに重要な生産機械に配置する前に、コンデンサの状態を確認する価値があります。

保証、状態、返品

新品ユニットは未装着のオリジナル在庫で、適切に梱包され、12ヶ月保証が付いています。これらは、ダウンタイムコストが大きく、信頼性への期待が高い生産クリティカルな機械に最適です。

テスト済み再生品には3ヶ月保証が付いており、計画的なスペアパーツプログラム、利用頻度の低い機械、または予算が主な制約となる状況に適しています。すべての再生品は、リスト前に機能テストされています。動作仕様に確認できないユニットは、外観に関係なくリストされません。

保証請求の場合：到着日または翌営業日に、写真による証拠とともに、損傷、不完全な配送、または説明との不一致を報告してください。通常の動作条件下で受領後4日以内に機能しないことが判明したユニットは、返品の対象となります。保証は、不適切な設置、モータ側の障害、または納品後に導入されたパラメータエラーによる損傷には適用されません。返品されるユニットには、元の保証ラベルをそのまま保持する必要があります。

注文ロジスティクス

発送：支払い確認後2〜4営業日。 運送業者：国際的にはDHLおよびFedEx。ローカルでは広州倉庫でのピックアップが可能です。 同梱発送は、複数のコンポーネントが一緒に注文された場合に提供されます — 単一の機械用に複数のドライブモジュールを調達する際には、これをリクエストする価値があります。

支払い：全注文金額に対するT/T銀行振込。500米ドルまでの注文の場合はPayPalおよびWestern Union。

越境購入者は、すべての輸入関税、税金、および仕向地の諸料金に対して責任を負います。これらは、調達オプションを比較する際に、総着払いコストに考慮に入れる必要があります。

よくある質問

Q1: 機械のドライブキャビネットには2つのA06B-6102モジュールがあります — 1つはH215で、もう1つはH230です。両方のスロットのスペアとして単一のバリアントを使用できますか？

パラメータを調整せずに、両方の位置の直接のドロップインスペアとしては使用できません。H215とH230は異なる電流定格クラスであり、CNCコントローラのサーボパラメータ設定は、各ドライブスロットの特定のアンプバリアントに一致するように構成されています。H215が以前実行されていたスロットにH230をインストールした場合、その軸のパラメータデータを異なるアンプ特性を反映するように更新する必要があります — または、電流調整の動作が不正確になります。両方のタイプが使用されている機械では、各バリアントのスペアを個別に維持することが最も安全なアプローチです。1つのバリアントに標準化したい場合は、変更を検証するために必要なエンジニアリング作業を意図的に行い、文書化する必要があります。推測しないでください。

Q2: 注文する前に、私の機械のZ軸スロットに必要なαシリーズデュアル軸バリアントをどのように確認できますか？

最も信頼できる情報源は、機械の電気ドキュメント — ドライブ割り当て図またはパラメータデータシートです。これは通常、機械メーカーがメンテナンスマニュアルに含めています。これは軸ごとにアンプモデルを指定します。2番目の情報源は、故障したユニット自体のネームプレートです — ユニットが機能しなくても、モジュールケーシングの部品番号ラベルは読み取れるはずです。どちらもアクセスできない場合、CNCコントローラの保存されたパラメータデータには、各軸のサーボアンプタイプコードが含まれていることが多く、パラメータ表示画面から読み取ることができます。経験豊富なFANUC技術者は、これを正しい部品番号にクロスリファレンスできます。軸名のみに基づいて注文する（「Zドライブ」）ことは、特定のモデルを確認せずに、よくある調達エラーであり、簡単に回避できます。

Q3: 機械で軸にサーボアラームが発生しましたが、ドライブモジュールは外見上損傷していないように見えます。これはドライブが問題ではないということですか？

αシリーズアンプでは、外観はドライブの状態の信頼できる指標ではありません。ほとんどの内部故障モード — IGBTの劣化、ドライバ回路の障害、コンデンサの故障 — は外部からは見えません。交換部品を注文する前の診断アプローチには、正確なアラームコードを記録し、コントローラのリストでその意味を調べること、その軸のモータとフィードバックケーブルの導通と絶縁障害をチェックすること、可能であれば疑わしいドライブモジュールを別の軸スロットに交換してアラームがモジュールについていくかどうかを確認することが含まれます。アラームが新しいスロットにモジュールについていく場合、ドライブは故障していると確認されます。スワップ後もアラームが元の軸に残る場合、問題はドライブ自体ではなく、モータ、ケーブル、または配線にある可能性が高いです。このスワップステップを最初に行うことで、間違った部品の交換部品を注文するコストを節約できます。

Q4: このユニットを国際的に輸入しています。注意すべきドキュメントまたはコンプライアンス上の考慮事項はありますか？

A06B-6102-H230はCE認証を取得しており、FANUC株式会社によって日本で製造されているため、ほとんどの産業用輸入先のドキュメント要件を満たしています。税関分類では、FANUCサーボアンプユニットは通常、ほとんどの関税スケジュールで電子産業用制御機器カテゴリに分類されますが、特定のHSコードは仕向国によって異なります。購入者は、注文前にカスタムブローカーに適用される輸入関税および必要な輸入許可を確認する必要があります。これらは地域によって大きく異なります。すべての輸入関税、税金、および仲介手数料は購入者の責任です。仕向地で特定のコンプライアンスドキュメントが必要な場合は、問い合わせ時に営業チームに連絡してください — 彼らは利用可能な書類についてアドバイスできます。

Q5: A06B-6102-H230を交換ではなく修理することは可能ですか？

 FANUC αシリーズサーボアンプのボードレベル修理は技術的に可能であり、一部の専門的な産業用電子機器修理店で提供されています。実現可能性は特定の故障モードに依存します。ヒューズやゲート抵抗の破損は簡単な修理です。IGBTモジュールの交換はより複雑ですが、適切な機器と部品で達成可能です。PCBレベルのトレース損傷やファームウェアの破損は、一般的に経済的に対処できません。実用的な考慮事項は時間です — 専門店の修理ターンアラウンドは通常数週間で測定されますが、利用可能な在庫からの交換ユニットは数日で出荷されます。アクティブな生産中の機械では、交換ルートはほとんどの場合、総ダウンタイムコストが低くなります。ユニットが廃止されたバリアントで、二次市場での入手性が非常に限られており、コストに関係なく迅速な調達が困難な場合に、修理がより魅力的になります。H230については、修理経路にコミットする前に、現在の市場での入手性を直接確認する必要があります。

正しいバリアント。正しい電流定格。在庫確認済み。
