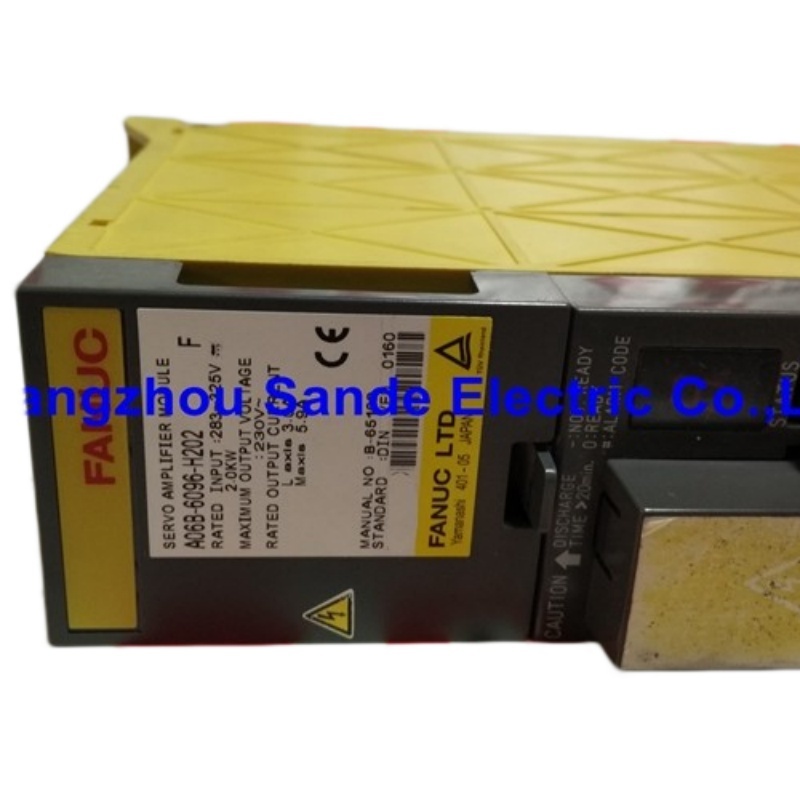

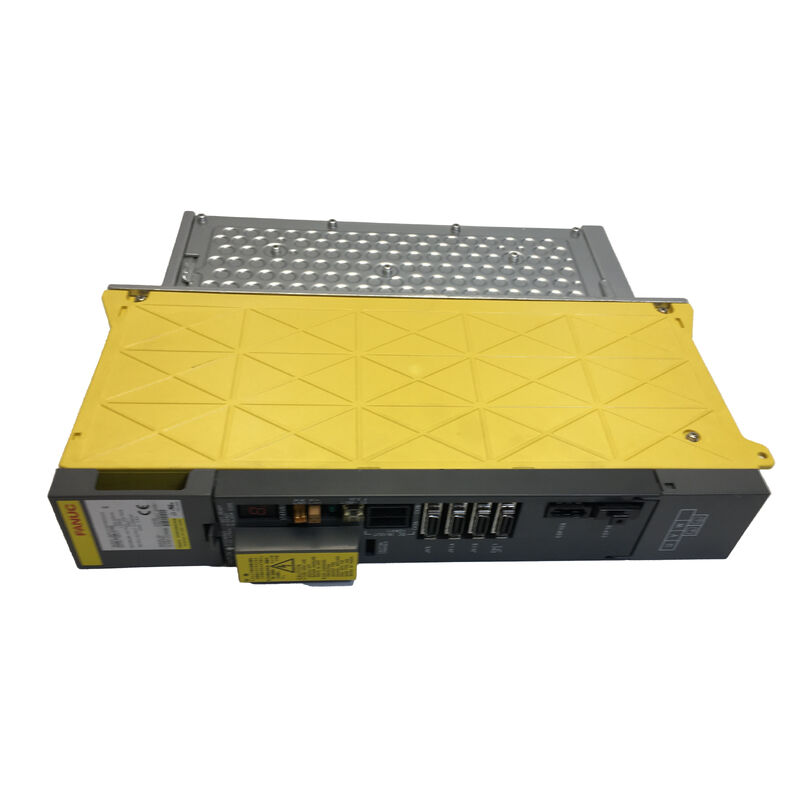

各ドライブキャビネットは、機械がどのように設計されたかの物語を語っています。FANUCのA06B-6096シリーズアンプを中心に構築されたキャビネットでは、その物語は予想よりも少ないスロットに展開されることがよくあります。後世代では通常、3軸機械に対応するためにデュアル軸モジュールを並べて配置しますが、A06B-6096-H302は単一ユニットで3軸すべてを処理します。これは、ドライブのフットプリントを圧縮し、電源バス接続を統合し、これらの機械が製造された時代のエンジニアリングの優先順位を反映した設計思想です。
そのアーキテクチャ上の選択は、今日、実用的な結果をもたらします。ドライブが故障した場合、分離して交換できる軸ごとのモジュールはありません。3軸アンプユニット全体が交換可能なコンポーネントです。機械を生産に戻すには、正しいA06B-6096-H302を調達する必要があります。近似値ではなく、新世代の代替品ではなく、ダウンタイムのコストが高くなる前に手元に置いておく必要があります。
このユニットは日本で製造され、CE認証を取得しており、新品およびテスト済みの再生品の両方で入手可能です。6096シリーズは、より広く知られている6102 αシリーズよりも1世代古い世代であり、調達には正確に探しているものを知り、早期に入手可能性を確認する必要があります。
FANUCのサーボドライブラインナップは、それぞれ独自のコントローラー互換性、通信インターフェース、物理アーキテクチャを持ついくつかの異なる世代を経て進化しました。A06B-6096シリーズは、1990年代後半から2000年代にかけて広く展開されたA06B-6102 αシリーズよりも前の、そのタイムライン上の特定の時点を占めており、シリーズ0、シリーズ6、シリーズ10、シリーズ11、シリーズ12ファミリーなどのFANUCコントローラーで使用されています。
これは些細な違いではありません。A06B-6096シリーズドライブを中心に構築された機械は、A06B-6102またはA06B-6114コンポーネントを実行する機械とは異なるサーボインターフェースアーキテクチャを使用します。コントローラーはドライブと異なる方法で通信し、パラメータ構造は世代固有であり、物理的なコネクタと配線ハーネスは6096シリーズモジュール用に設計されています。新世代の代替品を探してこのページにアクセスした購入者は、再考する必要があります。A06B-6096からA06B-6102へのアップグレードはモジュールの交換ではありません。コントローラーハードウェアの変更、配線の変更、および完全なパラメータ再構成が必要です。ドライブを交換して元の仕様に戻す必要がある機械の場合、A06B-6096-H302が正しい部品です。
この世代の文脈を理解することは、現実的な調達の期待を設定するためにも重要です。A06B-6096シリーズは現在生産されておらず、グローバルな入手可能性は、販売店の在庫に何が残っているか、および廃止された機械から回収されたものに完全に依存します。これにより、機械の故障が緊急事態を引き起こす前に早期に調達することが、これらのドライブを使用する機器に依存する施設にとって最も実用的なアプローチとなります。
6096シリーズにおけるFANUCの部品番号接尾辞構造は、後世代のドライブと同様に、軸数と電流定格をエンコードします。H302の場合：
部品番号「02」は、このバリアントの電流出力ティアを指定します。すべてのFANUCサーボアンプと同様に、定格電流は3軸すべてのモーターに一致する必要があります。3軸モジュールでは、これはシステムレベルの仕様を意味します。このユニットに接続されているすべてのモーターは、H302の出力特性と互換性のある電流要件を持っている必要があります。H302を搭載した機械で、コミッショニング以降にモーターがアップグレードまたは交換された場合、新しいモーターが元の増幅器仕様と互換性があることを確認する価値があります。仕様パラメータ詳細
部品番号A06B-6096-H302別名
| ドライブシリーズ | FANUC A06B-6096シリーズ ACサーボアンプ |
|---|---|
| 軸構成 | 3軸モジュール |
| 電流定格ティア | H302 — 元の機械のドキュメントごとに指定 |
| メーカー | FANUC株式会社 |
| 原産国 | 日本 |
| 認証 | CE |
| 互換性のあるコントローラーファミリー | FANUCシリーズ0、6、10、11、12および関連世代 |
| 利用可能な状態 | 新品（オリジナル）/ テスト済み再生品 |
| 最小注文数量 | 1個 |
| 供給能力 | 最大100個/日 |
| 1つのモジュールに3軸：メンテナンスへの影響 | H302のシングルモジュール3軸アーキテクチャは、マルチモジュールキャビネット構成とは異なる特定の診断および修理ダイナミクスを作成します。複数のスロットに分散されたデュアル軸モジュールでは、1つの軸の障害は、アラーム状態を示しているモジュールを観察することでしばしば分離できます。そして、そのモジュールのみを交換する必要があります。3軸モジュールでは、3軸すべてを提供する物理ユニットは、いずれかの軸がサーボアラームを発生させた場合に最初に交換候補となります。 |
| これは、サーボアラームが発生した場合にH302が故障していると仮定すべきであることを意味するものではありません。いずれかの軸のサーボアラームは、ドライブ、モーター、フィードバックケーブル、またはそれらの間の配線で発生する可能性があります。診断アプローチは、標準的なシーケンスに従う必要があります。アラームコードを特定し、影響を受ける軸のモーター絶縁と巻線抵抗を確認し、エンコーダーフィードバックケーブルの導通とシールドの完全性を検査し、可能であれば他の2つの軸を実行して、問題が1つの軸に限定されているか、モジュール全体に影響しているかを確認します。特定の軸で動作条件に関係なく一貫して発生する障害で、他の2つの軸が正常に機能している場合、モジュールまたはケーブル関連である可能性が高いです。逆に、複数の軸でアラームが発生した場合、または電源投入時にモジュールが初期化されない場合、ドライブ自体が主要な疑いとなります。 | 交換用H302を取り付ける際には、元の障害を示した軸だけでなく、3軸すべてを確認する必要があります。1つの軸が劣化して稼働していた3軸モジュールは、共有電源セクションに熱応力を蓄積している可能性があり、交換品のコミッショニング中にすべての軸で徹底的な機能チェックを行う価値があります。 |
| A06B-6096シリーズドライブの調達の現実 | A06B-6096ファミリーは、後世代のFANUCサーボドライブよりも狭い入手可能性ウィンドウを占めています。特定の6096バリアントの新品工場在庫は、年数が経過するにつれて見つけるのが難しくなり、二次市場は、廃止された機械や再生プロジェクトから品質テスト済みのユニットが流通に戻されることに依存します。特にH302は、完全軸グループ構成で使用される3軸モジュールとして、単軸またはデュアル軸バリアントよりも流通量が少なくなる傾向があります。これは、それがサービスを提供する3軸機械構成が、設置ベースの狭い部分を表しているためです。 |
調達計画を最終決定する前に、営業チームに直接在庫状況を確認する必要があります。特定の6096バリアントの在庫状況は、ユニットが販売、回収、テストされるにつれて変化します。リストが存在することが即時の在庫状況を保証するわけではなく、タイムラインをコミットする前に直接問い合わせることが責任あるアプローチです。
状態、保証、および返品
新品/オリジナル状態のユニットは、「12ヶ月保証」が付いており、パフォーマンスの信頼性と保証カバレッジが最も重要視される定期生産中の機械に適しています。
保証条件：破損、不完全、または説明と一致しない状態で到着したユニットは、写真付きの証拠とともに、配達日または翌営業日に報告する必要があります。通常の動作条件下で受領後4日以内に機能しないことが判明したユニットは、返品の対象となります。不適切な設置、モーター側の障害伝播、または配達後の物理的な取り扱いによって引き起こされた損傷については、保証は無効となります。返品されるユニットには、元の保証ラベルがそのまま貼られている必要があります。誤った商品の購入や気が変わった場合の返品は受け付けられません。注文する前に、必ず部品番号を機械のドキュメントと照合してください。
注文情報
発送：
配送：国際注文の場合はDHLおよびFedEx。広州でのローカル倉庫ピックアップも手配可能です。単一のトランザクションで複数のコンポーネントを注文する場合、同梱発送が可能です。支払い：全注文額に対してT/T銀行振込。500米ドルまでの取引の場合はPayPalおよびWestern Union。
すべての輸入関税、税金、および仕向国税関手数料は購入者の責任となります。DHL/FedExのサービス制限がある地域の購入者は、注文前に営業チームに連絡して、その場所への物流オプションを確認してください。よくある質問Q1：A06B-6096-H302はどのコントローラーと互換性がありますか？また、A06B-6102シリーズドライブとどう異なりますか？A06B-6096シリーズは、アナログサーボインターフェースを使用する古いFANUCコントローラー世代（シリーズ0、シリーズ6、シリーズ10、シリーズ11、シリーズ12を含む）で使用するように設計されています。対照的に、A06B-6102シリーズは、後世代であるFANUC αシリーズに属しており、アナログサーボインターフェースを使用しますが、内部アーキテクチャ、パラメータ構造、および物理的なコネクタレイアウトが異なる、別の製品世代を表しています。両シリーズは、直接のドロップイン交換品としては互換性がありません。A06B-6096ドライブを中心に構築された機械は、通常、同様の交換には同じシリーズが必要です。6096から6102へのアップグレードには、モジュールの交換以上のコントローラーハードウェアと配線の変更が必要であり、メンテナンス修理ではなくレトロフィットプロジェクトです。
Q2：私の機械では、H302で制御されている3軸のうち1軸だけにサーボアラームが発生しています。これは、モジュール全体を交換する必要があることを意味しますか？
Q3：リストURLのOCRバリアント「AO6B-6O96-H3O2」は、A06B-6096-H302とは異なる部品番号ですか？いいえ、同じユニットを指しています。これはFANUCの部品番号でよく知られている光学文字認識のアーティファクトです。FANUCのラベリングフォントでは、数字の「0」（ゼロ）と文字の「O」が視覚的にほぼ同一であるため、スキャンされた、または手入力された部品番号はしばしば文字の置換で表示されます。「AO6B-6O96-H3O2」は、単にゼロが文字Oと誤読された「A06B-6096-H302」です。元のFANUCハードウェアの物理的なネームプレートラベルはすべて数字文字を使用しています。OCR処理された、または写真から手動で転写されたデジタルリストは、これらのレンダリングエラーを導入します。この部品を検索したり、記録を相互参照したりする際には、両方の文字列形式を同等と見なしてください。権威ある参照は、常に実際のハードウェア上の物理的なラベルです。
Q4：A06B-6096-H302ドライブを実行している2台の機械があります。1台が故障する前にスペアユニットを在庫しておくべきですか、それとも故障が発生するまで待つべきですか？A06B-6096シリーズの部品は現在生産されておらず、二次市場の入手可能性は廃止された機械から回収されたものに依存することを考慮すると、このドライブで複数の機械を実行している施設にとっては、プロアクティブな在庫がより防御的なアプローチです。利用可能な在庫があるときに取得した計画スペアと、機械がダウンしているときの緊急調達とのコスト差は、ユニット価格だけでなく、速達貨物、生産ダウンタイム、および調達中に発生する可能性のあるアイドル労働力においても重要です。同じドライブバリアントの2台の機械の場合、棚にある1つの確認済みスペアが両方をカバーし、そのシナリオに対する比較的控えめな保険コストを表します。在庫チェックが行われ、スペアが確保されるのが早いほど、適切なユニットが合理的な価格とリードタイムで入手できる可能性が高くなります。
Q5：交換用A06B-6096-H302を取り付けた後、機械を完全生産に戻す前に完了すべき検証手順は何ですか？ドライブ交換後の構造化された試運転と検証プロセスにより、生産圧力下で問題を発見するリスクが軽減されます。電源投入後、ドライブがアラームなしで初期化されることを確認した後、制御されている3軸それぞれを、低速フィードレートで全移動範囲で個別に実行する必要があります。スムーズな動き、サーボアラームの不在、およびCNC画面での通常の位置フィードバック読み取りを確認します。単軸チェックの後、機械の通常の動作サイクルを表す協調マルチ軸移動を実行して、軸間に相互作用の問題がないことを確認します。ホーミング後にすべての軸位置が正確に基準に戻ることを確認します。この試運転中にキャビネットの温度を監視します。新しいまたは再生されたドライブは、初期動作中に予想よりもわずかに暖かく動作する可能性があります。これは正常であり、安定するはずです。この構造化された検証を完了し、複数のテストサイクルで安定した動作を確認した後でのみ、機械は生産加工に戻す準備が整います。このプロセスは通常30分から60分かかり、機械を生産バッチにコミットする前に費やす価値のある時間です。
正しい世代。3軸確認済み。日本原産在庫。
