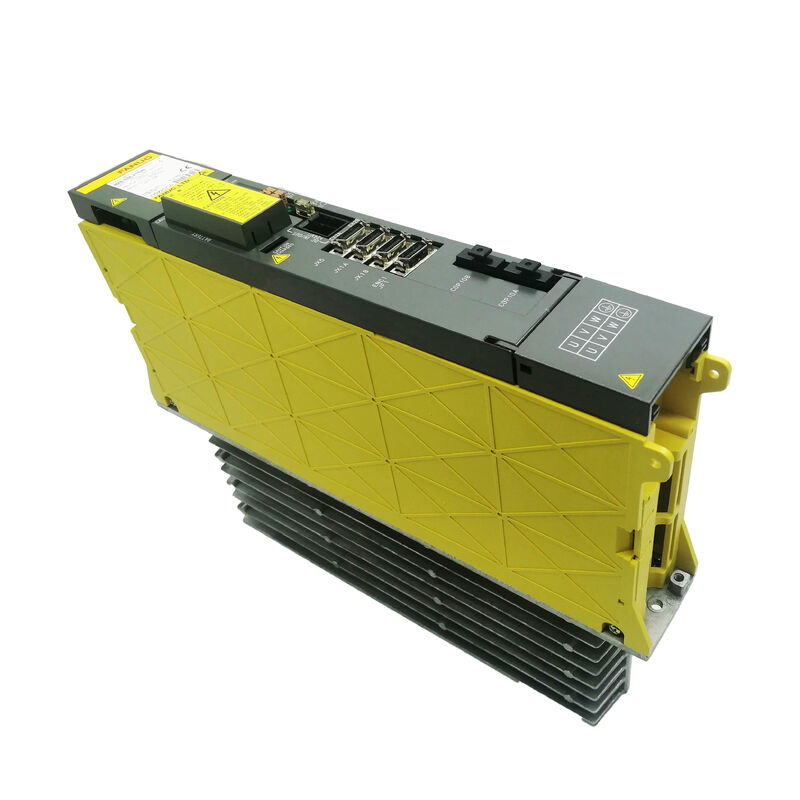

FANUC A06B-6096-H207 ACサーボアンプユニット — 製品説明

軸数が3で割り切れない場合

ほとんどの人は、基本的なCNCマシンを3軸システム（X、Y、Z）として思い浮かべます。しかし、今日工場で稼働しているFANUC制御の古い機器の相当数は、最初から4軸、5軸、またはそれ以上の制御軸を備えて製造されています。例えば、ロータリーテーブル用の第4軸、チルトヘッド用の第5軸、自動工具交換用の追加軸、またはターニングセンターの第2同期スピンドルなどです。これらの構成では、ドライブキャビネットには単一の3軸モジュールが搭載されて終わりではなく、全軸数をカバーするようにサイズ設定され配置されたモジュールタイプの組み合わせが含まれています。

A06B-6096-H207は、まさにそのような構成のギャップを埋めるモジュールです。FANUCのA06B-6096シリーズのデュアル軸ユニットとして、H302のような3軸モジュールと組み合わせて、4軸、5軸、または6軸制御のマシン用のキャビネットを構築します。または、全軸グループが1つのデュアル軸ユニットにきれいに収まる2軸マシンで単独で使用されます。H302とは異なる役割を果たしますが、同じ製品ファミリーに属しています。

日本製造、CE認証取得済み、新品およびテスト済み再生品の状態で入手可能です。A06B-6096-H207が、お使いのマシンの故障したモジュールラベルまたはメンテナンスドキュメントに記載されている番号である場合、このページは特定の調達状況に対応します。

H207対H302 — 同じファミリーの2つのモジュール、2つの異なるジョブ

A06B-6096-H207とA06B-6096-H302はどちらもFANUCのA06B-6096シリーズに属しており、同じ世代、同じコントローラー互換性、同じ一般的なドライブアーキテクチャを共有しています。それらを区別するのは、サフィックスにエンコードされた軸数と、それに続く電流定格ティアです。

4軸制御のマシンでは、プライマリのX/Y/Zグループに単一のH302を使用し、第4軸に単一のH207を使用する場合があります。両方のモジュールを組み合わせてシステム全体をカバーします。その構成では、2つのモジュールは異なる部品番号を持ちますが、同じキャビネット内で並んで動作し、同じコントローラーに接続されます。このようなセットアップでH207が故障した場合、H302が正常であれば3つのプライマリ軸は稼働し続けますが、第4軸は停止します。これは、H207モジュールを直接指し示す有用な診断指標となります。

2軸制御のマシン（例えば、シンプルな2軸旋盤や特殊なボーリングマシン）では、H207のみを使用し、キャビネットにH302を全く使用しない場合があります。

どちらの場合も、正しい交換品はH207であり、H302ではありません。軸数が異なり、電流ティアも異なり、CNCコントローラーのパラメータ構成は各スロットの特定のモジュールバリアントに一致しています。

H207サフィックスの理解

A06B-6096シリーズの命名規則では、Hの後のサフィックスは2つの情報を含んでいます。

"2" — 先頭の数字は、これがデュアル軸モジュールであり、共有電源セクションを備えた単一の物理ユニットから2つのサーボ軸を独立して駆動できることを確認します。

"07" — 末尾の数字は、このバリアントの電流出力定格ティアを識別します。これはH302の「02」ティアとは異なり、異なるモーター互換性要件を反映しています。H207の電流ティアは、2つの軸に接続されている特定のモーターに一致しています。異なる電流ティア用に指定されたスロットにH207を使用するには、物理的な交換だけでなく、パラメータの変更と互換性の確認が必要です。

FANUC 6096シリーズ部品の調達における一貫した問題：この製品リストのURLには「AO6B-6O96-H2O7」が含まれています。これは、FANUCのラベルフォントの光学文字認識により、数字のゼロが文字Oとして表示されているためです。実際の部品番号は常にA06B-6096-H207であり、文字Aの後にすべて数字が続きます。検索時、ドキュメントとの相互参照、またはサプライヤーとの確認時に、両方の文字列形式を同じユニットを表すものとして扱ってください。

仕様

H207が使用される場所：実際の機械構成の詳細

H207を特に必要とする機械は、2つの広範なカテゴリに分類されます。どちらがご自身の状況に当てはまるかを理解することで、調達プロセスの現実的な期待値を設定するのに役立ちます。

混合モジュール構成のマルチ軸マシン。 X、Z、C（スピンドル位置決め）、サブスピンドル軸を備えた4軸ターニングセンターでは、3つのプライマリ軸にH302を使用し、第4軸にH207を使用する場合があります。ロータリー/チルトヘッド構成の5軸マシニングセンターでは、軸割り当てを異なるタイプの2つまたは3つのモジュールに分散させることがあります。これらの混合キャビネットでは、H207はほぼ常に、基本的な3軸操作を超えて機械を拡張する補助軸を処理するモジュールです。これらの軸が機能しなくなり、プライマリ軸が正常に動作し続ける場合、H207が直接的な原因となります。

スタンドアロンの2軸マシン。 専用の2軸CNC旋盤、プロファイル研削盤、または2軸ボーリングユニットでは、H207がキャビネット内の唯一のサーボアンプである場合があります。この構成では、いずれかの軸のサーボアラームは、モーターとケーブルの原因を排除した後、単一のH207モジュールを主な疑い対象とします。

どちらの場合も、H207は二次的または劣ったコンポーネントではありません。それは影響を受ける軸が完全に依存するドライブであり、その故障は3軸マシンの故障が3軸マシンを停止させるのと同じくらい完全にそれらの軸を停止させます。

年齢要因：今日の6096シリーズコンポーネントに期待すること

A06B-6096シリーズは、1980年代から1990年代にかけて積極的に展開されていたFANUCコントローラーファミリーに対応するために製造されました。このハードウェアを中心に構築された機械は、現在、25年から40年のサービス期間を経てきました。今日でも生産稼働しているものは、特定のカテゴリを表しています。機械的に健全で、適切にメンテナンスされており、多くの場合、機械の継続的な生産性によって交換の資本コストが正当化されない施設にあります。

これらの機械のコンポーネント（ドライブ、電源、サーボモーター）は、数十年にわたってこれらの条件下で稼働してきました。一部は、機械が制御された環境で中程度のデューティサイクルで稼働していたため、優れた状態にあります。他のものは摩耗の蓄積を示しています。電解コンデンサが仕様から外れている、IGBTのスイッチング効率が低下している、コネクタが数百回の熱膨張と収縮を繰り返しているなどです。同様の年代の廃止された機械からテスト済みの再生品は、20年間熱限界の端で連続稼働していたユニットよりも、実際により良い残存サービス寿命を提供する可能性があります。

この世代的な現実は、二次市場も形成します。A06B-6096-H207ユニットは、主に機器が廃止されたり、新しいコントローラーにアップグレードされたり、機械全体の故障後に部品取りされたりする際に利用可能になります。供給は一定または予測可能ではありません。入手可能性は、最近二次市場に入ったものに依存し、特定のバリアントは1ヶ月で豊富にあっても、次の月には希少になる可能性があります。H207搭載マシンを稼働させていることを知っている施設にとって、現在の在庫を確認し、確認済みのスペアを確保することは、緊急に必要なときに部品が入手可能であると仮定するよりも信頼性の高い戦略です。

状態と保証

新品/オリジナルユニット — 未インストールの工場在庫で、適切な梱包が施されています。12ヶ月保証 が適用されます。これらは最も高い信頼性のベースラインを表し、要求の厳しい生産環境の機械に最適です。

テスト済み再生品 — 廃止または再工具化された機械から回収され、クリーニングされ、リスト前に負荷下で機能テストが行われています。 3ヶ月保証 が適用されます。計画的なスペア在庫プログラム、利用頻度の低い機械、または新品ユニットの予算がない状況では、テスト済み再生品は、コストを抑えながら検証済みの動作コンポーネントを提供します。

すべての保証返品には、元のラベルをそのまま付けていただく必要があります。損傷、不完全な配送、または説明との不一致は、到着日または翌営業日までにご報告ください。受領後4日以内に機能しないことが判明したユニットは、返品の対象となります。保証は、不適切な設置、モーター側の障害、または納品後のパラメータエラーによる損傷には適用されません。誤った商品の購入や気が変わった場合の返品は受け付けられません。注文前に必ず部品番号をお使いのマシンの物理ラベルと照合してください。

注文と配送

発送：支払い確認後、2〜4営業日、広州倉庫より。

運送業者：国際配送はDHLおよびFedEx。広州でのローカル倉庫ピックアップも事前手配で可能です。

同梱包：複数のコンポーネントを一緒に注文する場合に利用可能です。同じ機械の再構築のためにH207およびその他のドライブまたはコントローラーコンポーネントを調達する場合に便利です。

支払い：T/T銀行振込（全額）。PayPalおよびWestern Unionは500米ドルまでの注文で受け付けます。

通関：すべての仕向国での輸入関税、税金、通関手数料は購入者の責任です。DHL/FedExのサービス制限がある地域の購入者は、利用可能な物流の代替手段について話し合うために、注文前に営業チームに連絡してください。

よくある質問

Q1：私のマシンには、同じドライブキャビネットにA06B-6096-H302とA06B-6096-H207の両方が搭載されています。第4軸が停止しましたが、他の3軸は正常です。これはH207が故障したことを確認しますか？

説明されている症状（他の軸グループは動作したまま、1つの軸グループが失われる）は、H207モジュールの障害と一致しており、このタイプのキャビネット構成で遭遇する最も明確な診断指標の1つです。ただし、モジュールが故障したと結論付ける前に、2つのことを確認する価値があります。まず、CNCコントローラーに表示されるアラームコードがサーボドライブの障害か、エンコーダー/フィードバックの障害かを確認します。後者はドライブではなく、ケーブルまたはモーターに起因する可能性があるためです。次に、H207のDCバス電圧が正常範囲内にあるかどうかを確認します（コントローラーのサーボステータス表示によく表示されます）。アラームコードがドライブ内部の障害であるか、電源投入時にH207が初期化されない場合、モジュールがほぼ確実に原因です。エンコーダーフィードバックエラーの場合は、交換用モジュールを注文する前に、影響を受ける軸のエンコーダーケーブルを点検してください。

Q2：H302が入手できない場合、A06B-6096-H207をA06B-6096-H302の代替として使用できますか？

いいえ、直接のドロップイン代替としては使用できません。H302は3軸を制御し、H207は2軸を制御するため、3軸スロットにH207を使用すると、1つの軸がドライブ接続なしで残ってしまいます。軸数の不一致に加えて、電流ティアも異なります（02対07）。これは、各スロットのパラメータデータが特定のモジュールに構成されていることを意味します。H302の3軸のうち2軸のみがアクティブに使用されているシナリオであっても、H207を代用するには、軸の再割り当て、パラメータの再構成、および配線の変更が必要になる可能性があります。これはメンテナンス交換ではなく、改造プロジェクトになります。H302が入手できない場合の正しいアプローチは、H207を代用するのではなく、代替チャネルからH302を調達することです。

Q3：「H207」の電流ティア「07」は、「H302」のティア「02」と比較してどうですか？ティア番号が高いほど、常に電流定格が高いのですか？

A06B-6096シリーズ内では、軸数を示す数字の後の数値部分は異なる電流定格ティアを反映していますが、ティア番号と実際の電流出力の関係は単純な線形スケールではありません。ティア番号は直接的な電流値ではなく、FANUCの内部分類コードです。調達において重要なのは、H207の「07」ティアとH302の「02」ティアが異なる仕様であり、それぞれが設置されたマシン内の特定のモーターの組み合わせに一致していることです。特定のティアが必要なスロットに対してどのティアが必要かを確実に確認する唯一の方法は、元の機械のドキュメント、故障したモジュールのネームプレート、またはCNCコントローラーのサーボパラメータデータを参照することです。モーターの互換性を確認し、関連するサーボパラメータを更新せずに異なるティアを使用すると、不適切な電流調整のリスクが生じ、軸の位置決めエラー、振動、または熱アラームとして現れる可能性があります。

Q4：数年前にメンテナンスチームが退職した後、アイドル状態だった機械の部品を調達しています。ラベルのないH207と思われるものを保管箱で見つけました。取り付ける前に、自信を持って識別する方法はありますか？

保管中のラベルなしモジュールは、実際の識別上の課題となりますが、絞り込むのに役立つアプローチがあります。機械の元のドライブキャビネットにアクセスでき、動作中のH207またはH302がまだ設置されている場合、並べて物理的に比較することで、モジュールの寸法、コネクタの位置、基板レイアウト、およびPCB上の表示されているコンポーネントマーキングを確認することで、不明なモジュールが同じシリーズで同じ軸数バリアントのものであるかどうかの判断に役立ちます。FANUCの6096シリーズの2軸および3軸モジュールは、軸数の違いを反映した目に見える異なるコネクタ構成を持っているため、物理的なフォームファクターでH207の識別を確認または除外できるはずです。さらに、モジュール内部の回路基板に表面上の部品番号（FANUCサーボ基板にはよくあります）が表示されている場合、それらを相互参照してモジュールの種類を確認できます。これらの方法で自信を持って識別できない場合は、不明なモジュールを本番環境で使用することは、その状態に関係なく推奨されません。

Q5：このサービスライフの段階にあるA06B-6096シリーズドライブの最も一般的な故障原因は何ですか？また、再生品を評価する方法に影響しますか？

これらのドライブが到達した年齢では、最も一般的な故障モードは2つのカテゴリに分類されます。1つ目は、DCバスおよび電源セクションの電解コンデンサの劣化です。コンデンサには有限の動作寿命があり、1990年代から連続稼働しているユニットでは、ドライブがハードフォルトを発生していなくても、静電容量が仕様を大幅に下回っているコンデンサがある可能性があります。これは、断続的な動作、再生ブレーキ性能の低下、最終的には壊滅的な故障を引き起こす可能性があります。2番目に一般的な故障モードは、IGBTゲートドライバ回路の劣化です。これにより、1つの軸が不安定なトルク出力または誤った過電流アラームを発生してから、完全な故障が発生する可能性があります。再生品を評価する際には、テストプロセスに電源投入チェックだけでなく、電流下での負荷サイクルテストが含まれているか尋ねてください。ドライブは電源投入して正しく初期化できますが、実際の軸負荷でのみ明らかになる、わずかなコンデンサまたはIGBTのパフォーマンスの問題がある場合があります。評判の良い再生プロセスには、外観の状態と基本的な初期化の確認だけでなく、代表的な動作条件下での機能テストが含まれます。このようにテストされたユニットは、外観の状態と基本的な初期化のみがチェックされたユニットよりも、はるかに高い信頼性を提供します。

正しいモジュール。正しい軸。正しい世代。
