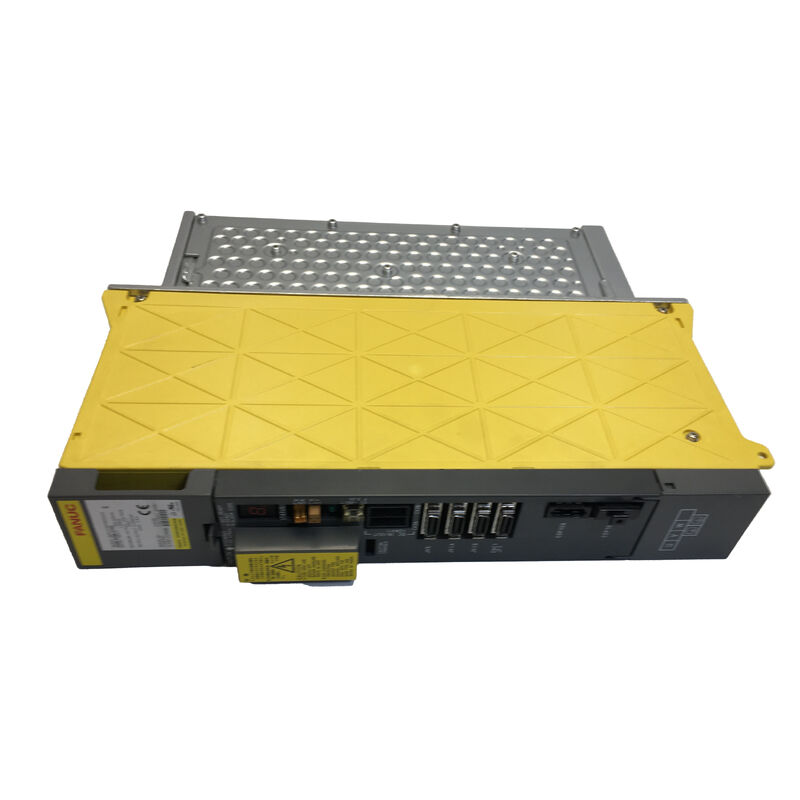

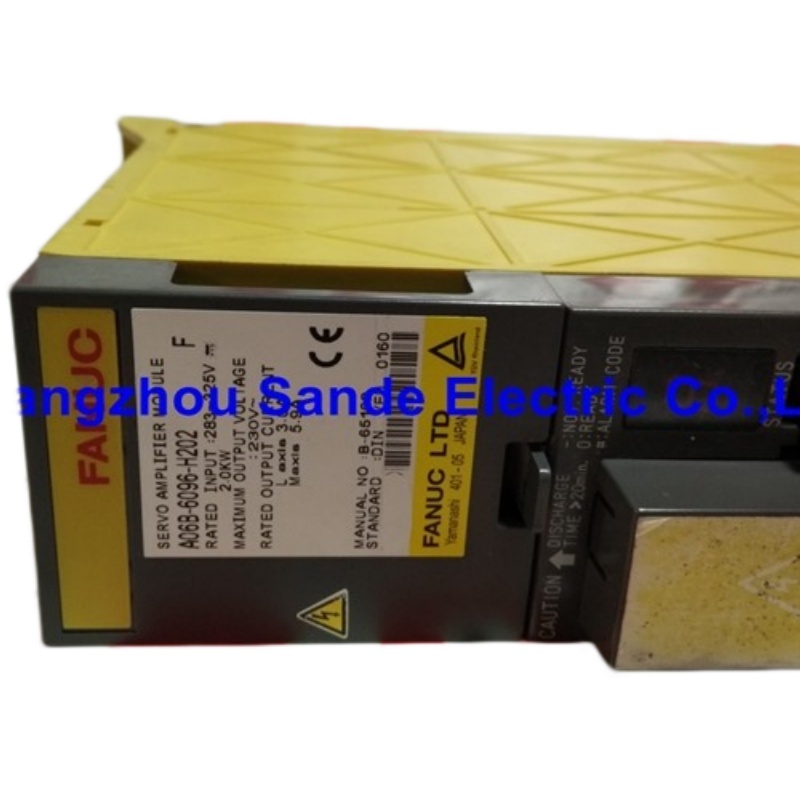

FANUC A06B-6096-H202 ACサーボアンプユニット — 製品説明

修理時に見落とされがちなドライブサイジングの問題

緊急メンテナンスの状況では、同じシリーズ内のFANUCサーボアンプモジュールはすべて交換可能であると考えがちです。世代が正しく、軸数が一致していれば、どのバリアントでも機能するはずです。その仮定は、それが当てはまらない場合に時間とお金を浪費させます。

A06B-6096-H202は、FANUCのA06B-6096シリーズのデュアル軸サーボアンプで、「02」電流ティアに分類されます。これは、2つの制御軸がそれぞれ中程度の負荷プロファイルで動作する小型フレームのサーボモーターを駆動する機械用に設計されました。FANUCの6096世代のラインナップの中で最も重い軸ではありませんが、機器が組み立てられたときに機械メーカーが指定したアプリケーション範囲にはよく適しています。H202が入手できない場合に、H207のようなより高電流のデュアル軸バリアントで交換することは許容できる回避策のように思えるかもしれませんが、コントローラーのパラメータデータはH202固有の電流ティアに構成されており、調整なしでその仕様外で実行すると、独自のセットの問題が発生します。

H202スロットに適切な部品はH202です。これが故障したユニットのモジュール番号である場合、このページが調達プロセスの開始点です。

日本製造。CE認証済み。新品およびテスト済み再生品の状態で購入可能です。MOQ：1個。

「02」電流ティア：6096ファミリー全体でどこに表示されるか

A06B-6096の命名システムのより有用で、時には混乱を招く側面の一つは、電流ティアの接尾辞がデュアル軸と3軸の両方のバリアントに表示されることです。「02」ティアは特に、同じ機器世代で根本的に異なる軸構成に対応する2つの別個のモジュールに表示されます。

H202とH302は同じ「02」電流ティアを共有しており、これはそれらが動作するように設計されたモーター電流定格が同じ範囲内にあることを意味しますが、一方は2軸を駆動し、もう一方は3軸を駆動します。H302とH202の両方を一緒に使用する機械では、H302の3軸のモーターとH202の2軸のモーターが同様のフレームサイズであることは珍しくありません。なぜなら、電流ティアがそれらすべてを同じ一般的な電力クラスに一致させていたからです。

実際にはどういう意味か：H302とH202の両方を搭載した機械があり、H202の軸のいずれかにサーボフォルトアラームが表示された場合、その軸に接続されているモーターがH302のモーターと同じ電力範囲にある可能性があることに注意する価値があります。これは、H202モジュール自体が故障したと結論付ける前に、共有の上流供給の問題やケーブルの故障を示唆している可能性があります。

H202接尾辞の解読

「2」 — 先頭の数字は、これがデュアル軸モジュールであることを確認します。2つの独立したサーボ軸は、単一の物理ユニットによって制御され、共通の電源セクションを共有しますが、各軸に個別のドライブチャネルを維持します。

「02」 — 末尾の数字は、このモジュールの電流出力ティアを指定します。「02」ティアは、デュアル軸6096ファミリーの電流範囲の下限であり、H202は、高連続電流出力が機械の軸設計で要求されなかった、より小型フレームのFANUC ACサーボモーターを中心に構築された機械の自然な適合となります。

すべての6096シリーズのリストと同様に、このページのURLには「AO6B-6O96-H2O2」が含まれています。これは、FANUCのラベルフォントの数字のゼロ文字が文字Oとして読み取られる既知のOCRレンダリングアーティファクトです。注文、クロスリファレンス、およびドキュメント目的の正しい部品番号は常にA06B-6096-H202であり、すべて数字です。両方の文字列形式は同じ物理ユニットを指します。

仕様

H202を使用する機械の種類は？

A06B-6096-H202の電流ティアは、軸負荷要件が6096シリーズの動作範囲の軽い半分に収まる機械を示唆しています。いくつかの種類の機器がこのプロファイルに適合します。

コンパクトな2軸CNC旋盤。 基本的な2軸旋削センター — X軸はクロススライド用、Z軸はキャリッジ用 — 小型フレームのサーボモーターと組み合わされたものは、最も簡単なH202構成の1つです。これらの機械では、H202はキャビネット内の唯一のサーボアンプである可能性があり、単一モジュールから両方の軸を制御します。このような機械でX軸またはZ軸のいずれかにサーボアラームが発生した場合、注意はすぐにH202とその接続コンポーネントに集中します。

大型機械の補機軽量軸ペア。 より複雑なマシニングセンターや特殊用途機器では、より重い主軸はより高電流のモジュールまたは完全に異なるモジュールタイプで処理される可能性がありますが、軽量の補機軸ペア — 例えば、回転テーブルとテールストック、または2つの制御軸を持つ部品移送機構 — はH202に割り当てられます。これらの場合、H202は軸グループの低負荷部分を表し、その故障は主軸が正常に動作し続ける間、それらの補機機能を停止させます。

ワイヤーEDMテーブル軸ペア。 6096シリーズ時代のワイヤーEDM機械は、ワイヤーEDMの軸負荷は高電流要求よりも精度と低速の滑らかさによって特徴付けられるため、控えめな電流ティアのデュアル軸モジュールを介してX/Yテーブル軸を制御することがよくありました。H202の電流ティアは、このアプリケーションプロファイルと一致しています。

それぞれの場合で、一貫した点は、H202の2軸のモーターが、機械メーカーの元の仕様から「02」電流ティア内で動作するように設計されていたということです。交換時にその仕様に一致させることが、スワップ後の安定した、正しく調整された軸の動作を保証することです。

低電流ティアモジュールの調達に関する注意

メンテナンスチームを誤った方向に導く、もっともらしい論理が時々あります。低電流モジュールが入手できない場合、同じファミリーの高電流バリアントを使用するのはなぜですか？軸数は一致し、世代も一致し、余剰市場には高電流モジュールがより多く利用可能であることがよくあります。

実際的な答えは、置換と同時に行われる変更に完全に依存します。異なる電流ティアは、CNCコントローラーに保存されているサーボパラメータ — 電流ループゲイン設定、最大電流制限、および関連するチューニング値を含む — が元のモジュールの仕様に合わせて調整されていることを意味します。対応するパラメータ調整なしでH202スロットにH207をインストールすると、負荷下で軸が不安定に動作したり、誤ったアラームが発生したり、チューニングが悪くなったりする可能性があります。これらの調整を行うには、元の機械ドキュメントへのアクセスと、この世代のコントローラーのFANUCサーボパラメータ構造に関する知識が必要です。

H202が二次市場で入手可能な場合、よりシンプルで信頼性の高い方法は、正しいバリアントを調達し、コントローラーパラメータを変更しないことです。それが直接的なメンテナンスアプローチであり、同じシリーズの高電流バリアントがより多くの量で入手可能になることがあるにもかかわらず、H202が一貫した需要を維持している理由です。

状態、保証、および返品

新品/オリジナルユニットは12ヶ月保証が付いており、長期的な信頼性の観点から最もクリーンな選択肢となります。在庫はオリジナルのFANUC生産から引き出されます。これらのユニットは取り付けられておらず、動作摩耗を受けていません。

テスト済み再生品ユニットは3ヶ月保証が付いており、廃止、アップグレード、または部品取りされた機械から回収されます。ユニットはリスト前に機能テスト済みです。厳しいメンテナンス予算を管理している施設、またはH202が即時の重要な生産ではなく、待機用スペアとして必要な場合、テスト済み再生品在庫はより低い取得コストで動作コンポーネントを提供します。

返品条件：到着後、当日または翌営業日以内に物理的損傷、説明との不一致、または配送不備を報告してください。受領後4日以内に機能しないことが判明したユニットは返品対象となります。保証は、不適切な取り付け、ドライブに逆流したモーター側の障害、または納品後に適用されたコントローラーパラメータのエラーに起因する損傷をカバーしません。誤った購入または気分転換による返品は受け付けられません。注文前に物理ラベルの部品番号を確認してください。

配送と支払い

発送:支払い確認後、2〜4営業日、広州倉庫。

運送業者:国際発送はDHLおよびFedEx。広州でのローカル倉庫集荷は事前通知で可能です。

共同注文:複数のコンポーネントを一緒に発送できます。同じ機械のオーバーホール用に、H202を他の6096シリーズモジュール、コントローラーボード、またはサーボケーブルと一緒に調達する場合に実用的です。

支払い:全注文金額はT/T銀行振込。500米ドルまでの注文はPayPalおよびWestern Union。

輸入費用:すべての仕向国での関税、税金、通関手数料は購入者の責任です。運送業者のサービス制限がある地域の購入者は、注文前にチームに連絡することをお勧めします。

よくある質問

Q1: 私の機械は同じドライブキャビネットにH202とH302を使用しています。どちらも「02」電流ティアを共有していますが、一方が故障した場合、交換可能ですか？

それらは同じ電流ティア指定を共有していますが、交換可能ではありません。理由は電流定格ではなく、軸数の違いです。H302は3軸を制御し、H202は2軸を制御します。CNCコントローラーは、特定の軸番号を特定のドライブモジュールスロットに割り当て、それらの割り当てはサーボパラメータデータ全体に反映されます。H302が期待するスロットにH202をインストールすると、電流ティアが比較されるかどうかにかかわらず、1つの軸はドライブ接続が全くなくなります。逆に、コントローラーがデュアル軸ユニットを期待する位置に3軸モジュールを受け入れるように構成されていないため、H302はH202スロットに適合しません。モジュールが故障した場合、交換は軸数と電流ティアの両方に一致する必要があります。H202とH302の間にはクロスサブスティテューションパスはありません。

Q2: H202の「02」電流ティアは、H207の「07」ティアと比較して実質的にどうですか？H207しか調達できない場合、何を変更する必要がありますか？

H207の「07」ティアは、H202の「02」ティアよりも高い電流出力範囲を表します。H202スロットにH207をインストールすることは、モジュールが物理的に取り付けられ接続されるという意味で可能です。しかし、CNCコントローラーのサーボパラメータに変更を加えないと、電流ループは実際にインストールされているものとは異なるドライブ仕様に合わせて構成されます。これにより、どのパラメータが最も影響を受けるかによって、応答が遅い、過電流アラーム、またはダンピングの悪い振動まで、軸の動作が変化する可能性があります。この置換を正しく機能させるには、実際のモーター負荷でのH207に適した値に、関連するサーボチューニングパラメータを調整する必要があります。これは、機械の元のコミッショニングデータへのアクセス、または軸をゼロから再調整する意欲を必要とします。同様のメンテナンススワップの場合、正しいH202を調達することが直接的な選択肢です。H207の置換は、交換ではなく、変更です。

Q3: 3年ほど前に施設移転後に保管されていた機械があります。H202は目に見える損傷もなく、無事に見えます。機械を再起動する前に何をチェックすべきですか？

休止状態の保管は、6096シリーズドライブにとって最も困難な条件の1つです。主な懸念は、DCバスセクションの電解コンデンサです。長期間充電されないままのコンデンサは、誘電体劣化の一種を経験し、長期間の休止状態の直後に完全なDCバス電圧を印加すると、コンデンサが過剰な充電電流を引き込む可能性があり、内部損傷を引き起こす可能性があります。標準的な緩和策は、段階的な電圧再生を実行することです。可変オートトランスを使用して、一定期間かけて供給電圧を段階的に上昇させるのではなく、直接全線電圧を切り替えます。3年間保管されたドライブの場合、このプロセスは真剣に検討する価値があります。さらに、すべてのコネクタ接点の酸化を点検し、冷却ファンのベアリング抵抗をチェックし（特に保管環境で温度サイクルがあった場合）、モジュールハウジングに湿気が入っていないことを確認してください。これらのチェックを通過し、低フィードレートで数回の軸移動サイクルをクリーンに実行するドライブは、正常に再起動した可能性が高いです。

Q4: 機械の故障したH202には、明らかな焼け跡や部品の損傷が見られません。交換なしでクリアできるソフトフォルトと仮定できますか？

外部の外観は、この世代のサーボドライブの内部状態を確実に示すものではありません。6096シリーズハードウェアで最も一般的な故障モード — コンデンサの劣化、IGBTゲートドライバ回路の劣化、およびパワートランジスタ接合部の損傷 — は、モジュール外装に目に見える兆候を残しません。物理的に無傷に見えるドライブでも、負荷電流を維持できない出力段、またはアラームなしで電源が入っても軸の動きで即座にトリップする保護回路を持っている可能性があります。H202が故障したと結論付ける前に、コントローラーが完全に電源オフされ、軸が基準位置にある状態で再起動した後にフォルトがクリアされるかどうか、およびCNCディスプレイのアラームコードがエンコーダーまたはケーブルのフォルトではなく、ドライブ内部のフォルトを指しているかどうかを確認する価値があります。アラームが複数回の再起動で持続し、エンコーダー/ケーブルパスが除外された場合、外部状態に関係なく、ドライブモジュールが最も可能性の高い原因です。

Q5: 私たちは2つのH202ユニットを購入することを検討しています。1つは即時設置用、もう1つは棚用スペアとしてです。1〜2年間保管される可能性のあるスペアについて、特に注意すべき点はありますか？

計画的な棚用スペアの場合、調達時の電解コンデンサの状態は、即時設置ユニットの場合よりも重要です。スペア在庫用に再生品ユニットを要求する場合、ユニットが単に電源を入れて初期化されただけでなく、実際の負荷条件下でテストされたかどうかを尋ねる価値があります。負荷テストは、無負荷電源投入では得られない方法でコンデンサとIGBTの健全性を明らかにします。新品オリジナル在庫が入手可能な場合は、コンデンサが保管前にサービスに費やす時間が短いため、長期棚用スペアとしてより保守的な選択肢です。スペアユニットを棚に置いたら、温度が安定し、湿度が低く、直射日光や振動から離れた環境に保管すると、その状態を維持するのに役立ちます。一部の施設では、棚用スペアを約12ヶ月ごとに定期的に電源投入し、コンデンサを充電サイクルに通して誘電体層を維持しています。この慣行は、旧世代ドライブハードウェアの信頼性の高い棚寿命を大幅に延長します。

適切なティア。適切な軸。適切な世代。
