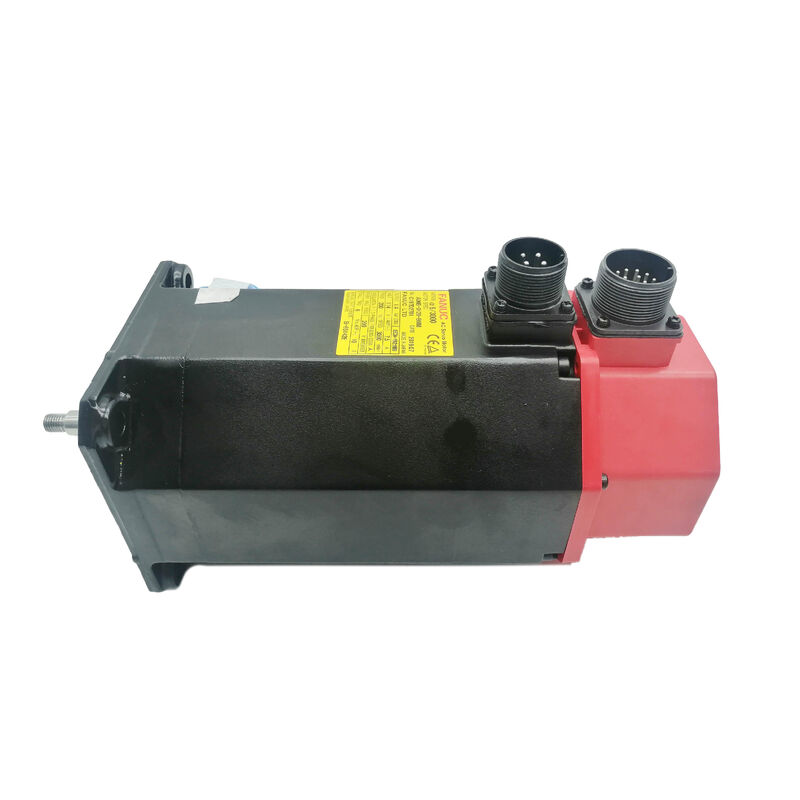

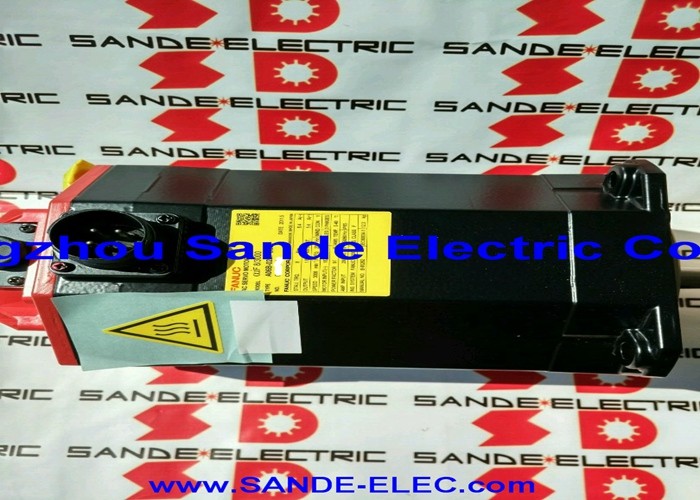

A06B-0153-B077 Fanuc ACサーボモーター A06B0153B077 AO6B-OI53-BO77

ファナック A06B-0153-B077 | ALPHAシリーズ ACサーボモーター A30/3000 — 4.8kW、ストレートシャフト、I64エンコーダー

部品番号: A06B-0153-B077

シリーズ: ALPHA ACサーボモーター

モデル: A30 / 3000

ステータス: メーカー製造中止 — オーバーホール済み・中古在庫あり

状態: オーバーホール済み / 交換用 / 中古

概要

ファナック A06B-0153-B077 は、ヘビーデューティーなALPHAシリーズACサーボモーターです。モデルはA30/3000で、CNCサーボ市場でより頻繁に見られるコンパクトなAC12およびAC22モーターとは、明らかに異なるクラスに位置します。出力4.8kW、30Nmのストールトルク、168V三相200Hz、連続電流17Aという仕様は、中型から大型のCNC工作機械の大型軸駆動用モーターです。これは、かなりの機械質量を動かし、攻撃的な切削力に抵抗し、小型モーターでは維持できない負荷条件下での位置決め精度を維持する必要がある軸です。約41kgの重量を持つA06B-0153-B077は、サーボモーターとしては物理的に印象的なユニットです。

その重量は、30Nmのストールトルクを確実に供給するために必要な銅巻線質量と積層鉄心体積の直接的な結果です。

ストレートシャフトとI64インクリメンタルパルスコーダーが装備されており、その世代のファナック搭載マシニングセンタやターニングセンタで標準だったカップリングベースの駆動構成とインクリメンタル軸フィードバック用に構成されています。

ファナックはこのモーターの製造を中止しました。このモーターが組み込まれていた機械は製造中止になっていません。それらを稼働させている施設にとって、サービス可能なA06B-0153-B077ユニットの信頼できる供給源は、直接的な生産上の必要不可欠なものです。

主な仕様

パラメータ

値

これらのパラメータを組み合わせることで、AC12およびAC22ファミリーでは対応できない種類の軸作業に適したモーターが定義されます。大型ターニングセンタの主軸位置決め、ガントリー式マシニングセンタの重いZ軸駆動、またはワークテーブル、治具、ワークピースの複合質量が、速度ループの不安定性や持続的な過電流なしには管理できない反射慣性を作り出す機械の主軸。

4.8kWおよび3,000RPMで、A30/3000は、コンタリング操作と、長軸トラベルを持つ機械の非切削サイクル時間を短縮する高速トラバース移動の両方に適した動作速度で定格電力を生成します。

ピーク電流34A（連続定格電流の2倍）は、通常の切削負荷を処理するために過剰な駆動モジュールを必要とせずに、重い軸の高速トラバースに必要な加速トルクを提供します。

41kgの本体重量は、このモーターのメンテナンス手順が考慮しなければならない現実的な側面です。

モーターの取り外しと再取り付けには、機械的なサポート機器（負荷に対応したホイストまたはトロリー）が必要であり、カップリングまたは駆動トレインインターフェースは、モーターが適切にサポートされた状態で再接続および位置合わせする必要があります。これは、計画なしに1人の技術者が迅速に交換できるモーターではありません。

ストレートシャフトと駆動トレインの統合

A06B-0153-B077のプレーンストレートシャフトは、カップリングのクランプ力によってトルクを伝達します。キー溝は追加の機械的係合を提供しません。このフレームサイズのモーターで30Nmのストールトルクを供給する場合、カップリングの選択と取り付けトルク仕様は負荷に対して適切である必要があります。

適切な内径サイズと定格トルク容量を持つ精密サーボカップリングが必要です。過小サイズのカップリングは、重い機械的負荷からの軸加速中に滑るリスクがあり、すぐに明白な故障表示なしに時間の経過とともに蓄積する位置誤差を生じます。

ストレートプレーンシャフトは、キーがハブが外れる前に抽出される必要があるキー付きバリアントと比較して、メンテナンス中のカップリング取り外しを簡素化します。定期的なサービスアクセスが必要なこの重いモーターにとって、そのシンプルさは現場で実用的な価値があります。

A06B-0153ファミリー内にはキー付きシャフトバリアントが存在します（B075およびB175サフィックスはキー溝を備えています）が、B077はプレーンシャフト仕様であり、それを基に構築された機械はプレーンシャフトカップリング構成用に設計されています。

I64パルスコーダー — 確立されたインクリメンタルフィードバック

I64は、モーターハウジングの後部に統合された毎分64,000パルスのインクリメンタルエンコーダーです。ALPHAサーボアンプに位置と速度のフィードバックを提供し、CNCは各機械起動時のホミングシーケンスを通じて絶対軸位置を確立します。

最高速度3,000RPMで、I64は毎秒320万パルスを生成します。これは、ALPHAサーボアンプがこのモータークラスに期待するフィードバック帯域幅です。

この年齢と重量クラスのモーターでは、中古ユニットを評価する際に、I64エンコーダーとそのコネクタが最も注意深い検査を必要とするコンポーネントです。

エンコーダー本体はモーターの後部に取り付けられており、通常の動作中に41kgのモーターが構造全体に伝達する機械的振動にさらされます。

コネクタの完全性とケーブル出口の状態は、長期間使用された重いモーターで最も一般的なエンコーダー関連の故障モードであり、通常は、故障が壊滅的になる前に、ドライブで位置誤差またはエンコーダーアラームコードとして現れます。

ドライブと制御の互換性

A06B-0153-B077は、A30/3000の17A連続/34Aピーク電流要件に対応するサイズに調整されたファナックALPHAシリーズサーボアンプ（SVMモジュール）と互換性があります。製造当時のファナックCNC制御プラットフォーム（シリーズ0、0i、15、16、18、21制御）と統合されます。

軸を操作する前に、サーボアンプにA30/3000のモータータイプコードをパラメータ設定する必要があります。不適切なパラメータ設定は、速度ループの動作と電流制限に影響を与え、エラーは単に鈍い応答ではなく、損傷を引き起こす過電流を生じさせます。

このモーターシリーズの年齢と、オリジナルの製造以降に機械が受けた可能性のある制御およびドライブのアップグレードの範囲を考慮すると、交換用モーターを取り付ける前に、既存のサーボアンプがA30の電流クラスに対応していることを確認する価値があります。

このモーターと組み合わされた過小サイズの増幅器は、軸加速中に電流制限に達し、通常の動作条件下で持続的なドライブ障害を引き起こします。

製造中止ステータスと調達の現実

ファナックによるA06B-0153-B077の製造中止は、モーターの保守性ではなく、製品世代の移行を反映しています。

ALPHAシリーズは最終的にAlpha iおよびBeta i世代に置き換えられましたが、初期のALPHAシリーズを中心に構築された工作機械は、ジョブショップや製造施設で稼働し続けています。そこでは、実績のある機械を稼働させ続ける経済性が、完全な再装備のコストと複雑さを上回っています。

これらの機械の場合、実用的な調達オプションは、オーバーホール済みのオリジナル、検証済みの新品・旧在庫ユニット、およびALPHA A30シリーズに精通した専門サーボモーター修理会社を通じた交換プログラムです。

41kgという重量は、このモーターの輸送コストが重要であることを意味します。これは小包ではなく貨物として扱われ、調達のロジスティクスと修理対交換の決定の経済性の両方に影響します。

オーバーホール済みのユニットを評価する際、重量だけを状態の兆候と間違えないでください。

41kgのモーターでも、巻線が劣化していたり、ベアリングが摩耗していたり、エンコーダーが損傷していても、手に持った感じはしっかりしていることがあります。文書化されたベンチテストの結果（巻線抵抗、絶縁抵抗、エンコーダー出力、無負荷運転）が重要な証拠であり、外観ではありません。

FAQ

Q1: A06B-0153-B077と互換性のあるALPHAサーボアンプは何ですか？

A30/3000には、少なくとも17A連続および34Aピーク出力電流に対応するサイズに調整されたALPHAシリーズSVMモジュールが必要です。互換性のあるドライブモジュールには、SVM1-40Lおよび適切な電流クラスの関連ALPHAアンプが含まれます。

軸を操作する前に、サーボドライブのモータータイプパラメータをA30/3000仕様に一致するように設定する必要があります。特に、オリジナルの製造以降に制御またはドライブのアップグレードが行われた機械では、交換用モーターを注文する前にドライブの互換性を確認してください。

Q2: A06B-0153-B077は、他のALPHAシリーズモーターと比較してなぜそれほど重いのですか？

A30の30Nmのストールトルクは、小型フレームから生成されるAC12またはAC22モーターよりも実質的に多くの銅巻線質量と積層鉄心体積を必要とします。41kgの重量は、定格デューティサイクルでそのトルクレベルを確実に供給するために必要な電磁設計の直接的な物理的結果です。

このモータークラスで同等のトルクを供給する軽量の代替品はありません。重量は、設計が達成する電力密度に固有のものです。

Q3: モーターは製造中止ですが、オーバーホール済みのユニットは生産用途で信頼できますか？

はい、文書化されたALPHAシリーズの修理能力と検証可能なテスト手順を持つショップから提供される限り。適切にオーバーホールされたA30/3000は、販売前にベアリングが交換され、巻線が抵抗バランスと絶縁完全性についてテストされ、I64エンコーダーが評価され、完全な無負荷運転が完了しています。

ALPHA A30は、専門サーボ修理コミュニティではよく理解されているモーターです。その故障モード、交換部品、およびサービス手順は文書化されています。視覚的な検査だけでなく、テスト文書を要求してください。

Q4: A30/3000ファミリーのB077とB075またはB175バリアントの違いは何ですか？

B077はプレーンストレートシャフト、キー溝なし、ブレーキなしです。これは、重力保持の必要がないカップリングベースの駆動構成の基本構成です。B075は、サブサフィックスに応じてプレーンまたはキー付きシャフトを備えていますが、ブレーキはありません。

B175は、垂直軸または重力負荷のかかる用途向けの統合保持ブレーキを追加します。すべてA30/3000の電気仕様（4.8kW、168V、200Hz、17A、I64エンコーダー）を共有しています。違いはシャフト構成とブレーキの状態です。交換用を注文する前に、どちらのバリアントが取り付けられているかを確認してください。

Q5: 中古のA06B-0153-B077の重要な検査ポイントは何ですか？

41kgなので、モーターは検査中に機械的なサポートが必要です。シャフトをチェックしながら、モーターを支えずに持たないでください。シャフトを手で回転させてベアリングの粗さを感じてください。このサイズのモーターの前部ベアリングはかなりのラジアル荷重を担うことに注意してください。

3相巻線抵抗を測定して全相間でバランスを確認し、アースに対する絶縁抵抗をチェックしてください。I64エンコーダーコネクタのピンの腐食と、ケーブル出口の損傷または摩耗を検査してください。プレーンシャフト端にカップリングの接触痕や摩耗がないか確認してください。

エンコーダー信号監視付きの制御条件下でのベンチ運転は、このモーターが生産軸に戻される前の正しい検証基準です。
