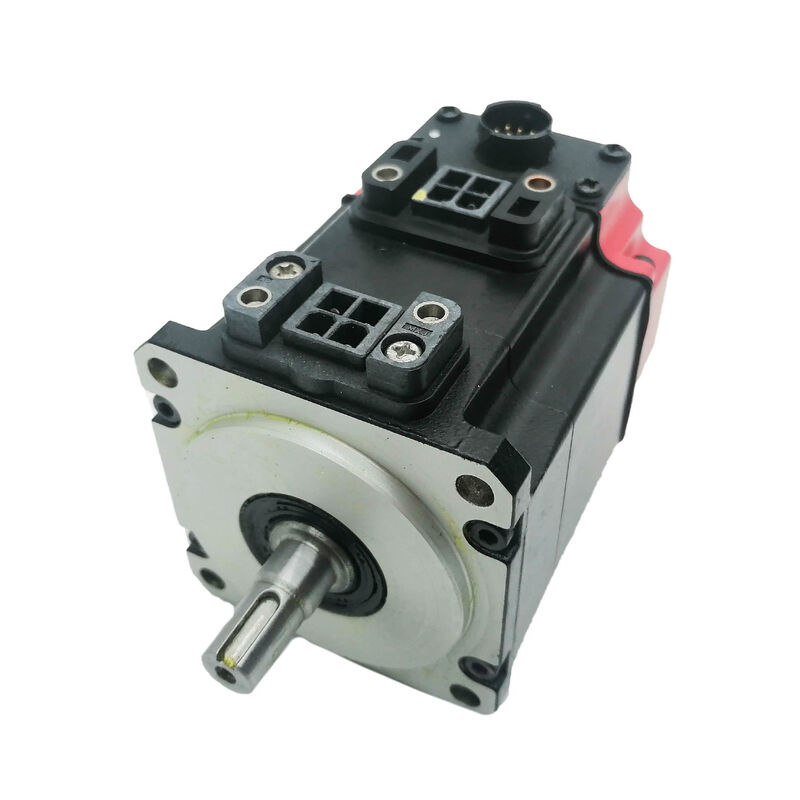

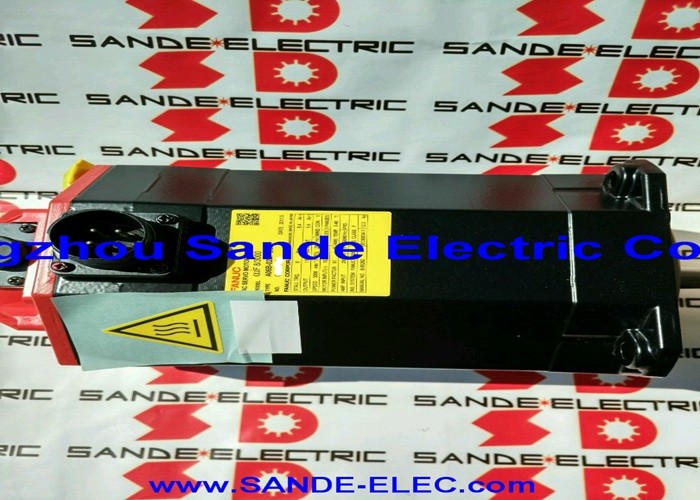

ファナック A06B-0148-B175 | ALPHAシリーズ ACサーボモーター A22/3000 — 4.4kW、ブレーキ付き、A64エンコーダ、IP67

部品番号: A06B-0148-B175

シリーズ: ALPHA ACサーボモーター

モデル: A22 / 3000

構成: ストレートシャフト、一体型ブレーキ、A64エンコーダ、IP67

状態: 新品 / 中古再生品

概要

ファナック A06B-0148-B175 は、ファナックのALPHAシリーズの4.4kW ACサーボモーターです。モデルはA22/3000で、AC22ファミリーのブレーキ付きバリアントであり、3,000 RPMで動作します。22 Nmのストールトルク、132V、200Hzの三相電源で、連続20A、ピーク32Aを消費するこのモーターは、ALPHAシリーズの範囲の後半に位置しますが、ミッドフレームの物理クラス内に収まります。位置および速度フィードバック用のA64パルスコデック、スプリング作動式電磁ブレーキ、IP67工場密閉ハウジングを備えています。これは、機械的位置保持とクーラント保護の両方が要件となる中型CNC工作機械の軸駆動に最適な仕様です。

B175のブレーキは、A22/3000ファミリー内での特徴的な機能です。

これは、同じ電気定格を持ちながらブレーキを持たないB075およびB077とは異なる点であり、設置状況を示唆しています。すなわち、垂直軸、傾斜ヘッド、重力負荷の回転テーブル、または駆動が停止したときにサーボ単独では位置保持を保証できないメカニズムです。

IP67シーリングは、このモーターが生産機械工具のクーラント多用環境向けに製造されていることを確認します。むき出しのハウジングや低定格のシーリングでは、早期のベアリング汚染やクーラントミストによる巻線劣化につながります。

主な仕様

パラメータ

値

一般的なリード値の直結ボールねじ軸では、3,000 RPMはより高速なラピッドトラバースレートと広い動作速度範囲を意味し、通常のサイクル動作中にモーターが速度制限に近づくことなく、低速精密送り速度と高速位置決め移動の両方に対応できます。

132V / 200Hzの電気仕様は、高回転設計を反映しています。200Hzの定格周波数は、サーボアンプが同じトルククラスの100Hzモーターの2倍のレートで可変周波数出力を生成する必要があることを意味します。これはALPHAサーボアンプによって内部的に処理され、200～240Vの主電源が、ドライブの内部DCバスが生成されるソースを提供します。

工作機械メーカーおよびメンテナンスエンジニアにとって、関連するパラメータはA22/3000モータータイプコードと適切なサーボアンプのペアリングであり、200Hz周波数自体ではありません。

22 Nmのストールトルクで3,000 RPM時の4.4kW定格出力は、このモーターを中型工作機械の軸駆動に適したものにします。トルク密度と速度範囲の組み合わせが、コンパクトから中型の立形マシニングセンタ、ターニングセンタ、多軸生産機械のX、Y、Z軸送りにおける機械的要件に適合します。

一体型ブレーキ — スプリング作動式、フェールセーフ

A06B-0148-B175のブレーキは、電気的パラメータと同様に、その設置状況を明確に定義する機械的特徴です。

スプリング作動式で電気的に解放されます。ブレーキ電源がない場合、スプリングが作動してシャフトをロックします。正しい供給電圧がブレーキコイルに印加されるとブレーキが解放され、通常のサーボ動作が可能になります。

このフェールセーフアーキテクチャは、ブレーキ回路の電源が失われるあらゆるイベント（コマンドシャットダウン、非常停止、サーボフォルトアラーム、または予期しない電源中断）が、制御システムまたはサーボドライブからの能動的な応答を必要とせずに、即座に機械的シャフトロックにつながることを意味します。

ワークテーブルやスピンドルヘッドの重量を支える垂直軸、または機械加工操作間で固定されたインデックス位置を保持する回転軸にとって、これはオプション機能ではなく、安全要件です。

実際の設置上の結果は、24V DCブレーキ電源回路とそのインターロック配線です。サーボドライブが軸の動きをコマンドする前にブレーキが確実に解放される必要があり、サイクル終了時にサーボドライブが無効になる前にブレーキが再係合することをインターロックが保証する必要があります。

このシーケンスはCNCおよびサーボアンプのブレーキ制御出力によって処理され、コミッショニング中およびブレーキ回路の配線変更後に検証する必要があります。

中古モーターの場合、設置前に最初に評価すべきコンポーネントはブレーキです。解放時にブレーキが引きずると、軸の動きが制限され、ドライブで過剰な電流が発生します。

電源が切断されたときに保持されないブレーキは、安全機能を完全に失います。生産機械ではどちらの状態も許容できません。モーターをサービスに投入する前に、正しい供給電圧でブレーキをベンチテストしてください。

A64パルスコデック — 絶対位置エンコーダ

B175に搭載されているA64は絶対パルスコデックであり、A22/3000ファミリーの他のバリアントに見られるI64インクリメンタルエンコーダとは異なります。絶対位置機能により、モーターは電源中断時でもシャフト位置データを保持します。

機械起動時に、サーボドライブはホーニングシーケンスを必要とせずに、A64から現在の絶対位置を読み取ります。CNCはすぐに完全な軸位置情報を把握し、参照点まで軸を駆動することなく、停止した状態から正確に生産を再開できます。

複数シフトで稼働する機械や、停電が珍しくない環境で動作する機械では、絶対エンコーダ機能により、再起動ごとに必須となるホーニング遅延が即座に準備完了状態に変わります。

生産機械の寿命全体で、その累積的な時間節約は意味のあるものになります。また、インクリメンタルホーニングシーケンスに関連する障害モード（中断されたホーニング、参照位置のドリフト、マーカーパルスの欠落）がないことは、インクリメンタルフィードバックと比較して信頼性が真に向上したことを意味します。

A64の毎回転64,000カウントは、ALPHAサーボアンプが制御ループを閉じるために使用する位置分解能を提供し、A22/3000の全速度範囲にわたる正確な輪郭加工とタイトな位置エンドポイントに必要な精度を実現します。

IP67シーリング — 機械工具環境の工場標準

A06B-0148-B175のIP67ハウジング保護は、後付けではなく工場で組み込まれています。

シャフトシール、ケーブルエントリ、エンコーダハウジング、モーター本体はすべて、深さ1メートルで30分間の一時的な水没に耐える定格です。機械工具環境では、これはクーラントスプレー、ミスト飽和、および長年にわたる生産加工操作で蓄積される流体への暴露に対する信頼性の高い保護を意味します。

このトルククラスおよびアプリケーションタイプにおけるIP67は、長期間の使用におけるベアリング汚染故障率を低く抑える仕様です。

アクティブなマシニングセンタの切削ゾーンの近くに取り付けられたサーボモーターのフロントベアリングは、継続的にクーラントミストにさらされます。

IP67では、シャフトシールとハウジングの接合部がそのミストを確実にブロックします。IP55以下では、同じ暴露はベアリングと巻線の寿命を縮める遅い汚染経路となり、故障が差し迫るまで明白な症状を示しません。

ドライブと制御の互換性

A06B-0148-B175は、ファナックALPHAシリーズサーボアンプ（20A連続/32Aピーク電流クラスのSVMモジュール）と互換性があり、A22/3000の生産期間をカバーするファナックCNC制御プラットフォーム（シリーズ0、0i、16、18、21ファミリー）と統合されます。

サーボドライブは、A64エンコーダ付きA22/3000のモータータイプコードでパラメータ設定する必要があります。ブレーキ回路はCNCキャビネットのブレーキ供給出力に接続され、正しくインターロックする必要があります。

交換用A06B-0148-B175を取り付ける際は、現在機械に搭載されているサーボアンプがA64絶対エンコーダインターフェースをサポートしていることを確認してください。この世代のALPHAアンプすべてが同じエンコーダプロトコルサポートを持っているわけではなく、A64絶対インターフェースには特定の増幅器機能が必要です。

ドライブと機械のパラメータがA64絶対エンコーダ用に設定されている場合に、I64インクリメンタルエンコーダを備えたモーターを代用するには、パラメータ変更とホーニング参照の復元が必要です。

よくある質問

Q1: A06B-0148-B175とB075またはB077バリアントの主な違いは何ですか？

3つすべてが同じ4.4kW出力、22Nmストールトルク、132V / 200Hz / 20A仕様、IP67シーリングを備えたA22/3000モーターです。B075にはブレーキがなく、通常は絶対機能のないA64エンコーダを使用します。B077にはブレーキがなく、I64インクリメンタルエンコーダを使用します。

B175は一体型スプリング作動式ブレーキを追加し、A64絶対エンコーダを使用します。ブレーキとエンコーダのタイプは、特定の機械位置に適切なバリアントを決定する選択基準です。安全回路とサーボドライブエンコーダパラメータの両方を調整せずに交換することはできません。

Q2: 他のバリアントのI64インクリメンタルエンコーダと比較して、絶対A64エンコーダは何を提供しますか？

A64は電源サイクルを通じてシャフト位置を保持します。ドライブは起動時にホーニングシーケンスなしで絶対位置を読み取ります。

I64は電源喪失時に参照を失い、再起動ごとに軸を参照位置に移動させる必要があります。定期的に電源サイクルを行う機械や、電源品質の問題がある環境で動作する機械では、A64はホーニング遅延と中断されたホーニングルーチンに関連するエラークラスを排除します。

絶対機能は、位置データを維持するためにサーボアンプのバッテリーバックアップを必要とします。このバッテリーは、機械の予防保守の一部として定期的にチェックおよび交換する必要があります。

Q3: 取り付け中にブレーキ回路はどのように配線およびインターロックする必要がありますか？

ブレーキには専用の供給電圧が必要です。ALPHAシリーズモーター世代によって異なるため、機械のドキュメントで正しい電圧を確認してください。

インターロックは以下を保証する必要があります：

(1) サーボドライブが軸の動きをコマンドする前にブレーキが解放されること。

(2) サイクル終了時またはEストップ時にサーボドライブが無効になる前にブレーキが再係合すること。両方の条件は、サーボアンプのブレーキ制御出力とCNCの軸有効化ロジックを通じて設定されます。軸を負荷下で実行する前に、正しい供給電圧でブレーキが完全に解放され、きれいに再係合することを確認してください。

Q4: 機械仕様ではB175が要求されていますが、在庫はB077しか見つかりません。代用できますか？

直接はできません。B077にはブレーキがなく、I64インクリメンタルエンコーダを使用します。B175の位置に装着すると、重力負荷または安全クリティカルな軸の機械的位置保持が失われ、フィードバックタイプが絶対からインクリメンタルに変更されます。垂直軸ではブレーキの欠如は安全上の問題です。

エンコーダの変更には、サーボドライブパラメータの更新とホーニング参照の再確立が必要です。緊急時には、これらの変更を加えて代用することは技術的に可能ですが、同等の交換ではなく、機械が生産に戻る前にレビューおよび文書化する必要があります。

Q5: 中古または再生品のA06B-0148-B175で最も重要な検査手順は何ですか？

まずブレーキをテストします。正しいブレーキ供給電圧を印加し、シャフトが自由に回転することを確認してから、電源を切り、シャフトがクリープなしでロックすることを確認します。引きずるブレーキは使用中のドライブ過負荷の問題であり、ロックしないブレーキは垂直軸での安全上の故障です。

次に、A64エンコーダが有効な絶対位置信号を出力することを確認します。モーターを接続した状態で、サーボテスト治具またはサーボアンプの診断ディスプレイを使用します。三相巻線抵抗を測定して位相バランスを確認し、絶縁抵抗をアースに対して測定します。

シャフトを手で回転させてベアリングの状態を評価し、IP67シャフトシールに硬化や亀裂がないか検査します。ブレーキ機能とエンコーダ信号の検証を伴う定格速度までの完全なベンチランアップが、設置前の正しい基準です。
