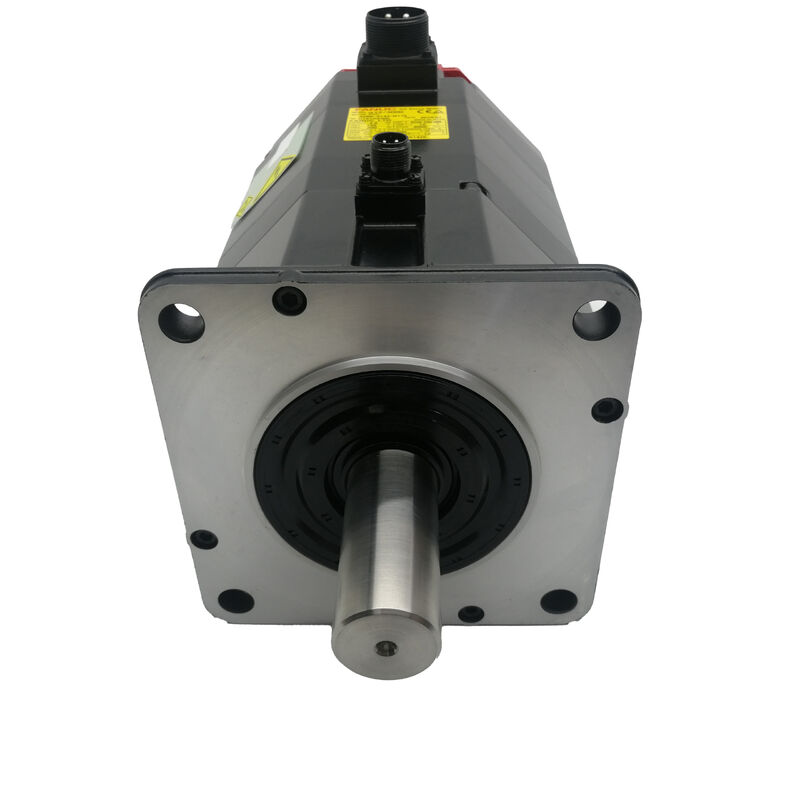

FANUC A06B-0143-B077 ACサーボモーター

アルファシリーズ 2.8kW 3000RPM 産業用CNCの要求に応じた

生産 ライン を 動かす エンジン

CNCのダウンタイムは 損失による収入で 測定される世界では 選択した部品は 多くの人が認めるよりも 重要になりますFANUC A06B-0143-B077は,小型から中規模の機械機器のサーボモーターとして,マーケティングを通じてではなく,数千もの実用的な装置で 一貫して検証可能な性能を 実現します

Alpha 12/3000ファミリーの一部で,このモーターは12 Nmのストールトルクで2.8 kWの定量出力を供給し,三相155V / 200Hz供給で最大3000RPMで動作します.ストレートキーシャフトとFANUC Alpha I64のインクリメンタルエンコーダー (64K ppr) は,A860-0365-V501またはA860-0365-T101として参照されます.高いサイクル数による操作によって維持できる信頼性の高い位置フィードバック

技術仕様の一見

完全に閉ざされ ブラシなしで すべてを変える

FANUCのAlphaシリーズは,完全に閉ざされた摩擦のないブラシレスデザインを使用し,これらのサーボモーターは定期的なブラシメンテナンスを必要とせず,厳しい環境で動作することができます.多シフト制の店では計画外の停止が少なくなり,モーターの使用期間中 総所有コストが下がります

IP67の密封は 便利さにもなります一般的な作業場汚れ 普通の運転条件下では,これらの汚れはどれもモーターハウジングに浸透しない汚染によって引き起こされる 早期のベアリングの故障を 扱わない限り 些細なものに見えます

この モーター が 使わ れる 場所

A06B-0143-B077は,小型から中規模の機械向けに設計されており,幅広い産業機器のインストール履歴を記録しています.

• 垂直・水平加工センター供給軸の制御 (X,Y,Z)
• CNCターニングセンターX軸とZ軸の位置付け
• PCB 掘削機高速で重複性が高い移動が交渉できない場合
• 複数の軸の彫刻とルーティングシステム
• 産業用ロボット関節軸

増幅器互換性

A06B-0143-B077は,A06B-6079-H105またはA06B-6096-H105として利用可能なFANUC SVM1-80伺服力増幅機モジュールとマッチされています.このペアリングは,FANUCの公式Alphaシリーズ説明手帳に文書化されており,現在の制限値が超負荷保護の限界値と駆動調節パラメータは,この電力のクラスに対して正常に事前設定されています.

このモーターは,追加のインターフェースハードウェアを必要とせずに,FANUCの0i,16i,18i,および21iファミリーのCNCコントローラとネイティブに統合される.以前のFANUCプラットフォームを実行するレガシーシステムインストール前にアンプのファームウェア互換性を確認することが推奨されます.

B077 vs. B075 の後置きに関する注釈

"B077"の指定は,アルファ I64増量エンコーダーを表示する.このモーターはエンコーダー変更によって"B075","B084,"または"B088"の構成に変換することができます."#7008"の足音は,キーウェイを持つ直線シャフトを表すこのモーターには保持ブレーキが含まれていません.ブレーキを搭載したモデルは,B0ではなくA06B-0143-B1から始まる部品番号を持っています.

よく 聞かれる 質問

Q1:A06B-0143-B077と互換性のあるサーボアンプは?

推奨するアンプは,FANUC SVM1-80,A06B-6079-H105またはA06B-6096-H105である.不一致のアンプを使用すると,ドライブアラームが起動し,リニューアルされたユニットの保証が無効になる可能性があります.

Q2:このモーターには,保持ブレーキが含まれていますか?

B077 の前項は,ブレーキがないことを示します.あなたのアプリケーションに垂直軸に保持ブレーキが要求されている場合,例えば,A06B-0143-B1***から始まる部品番号を探してください.

Q3: I64 エンコーダは独立して交換できますか?

はい.エンコーダー参照はA860-0365-V501またはA860-0365-T101で,別々に入手できます.交換後,位置データを再確立するために,CNC制御装置の基準回帰 (ゼロ回帰) サイクルが必要です..

Q4: テストされた改装されたユニットと新しいユニットの性能に有意義な違いがありますか?

プロフェッショナルに再構築され,負荷テストされたユニット ◎エンコーダー校正が確認された ◎は,通常,仕様の許容範囲内で動作する.重要な質問は,供給者が試験報告と保証を提供しているかです.テストされていない化粧品のリフォームは 全く別の問題で 精密なアプリケーションでは リスクが伴うのです

Q5:A06B-0143-B077はまだ生産中ですか?

FANUCは,このアルファシリーズの生産を 公式の経由で段階的に停止しました.交換によるリフォームサービスこのモーターを使用する機械を 維持している場合は 備品の調達を 積極的に検討する価値があります
