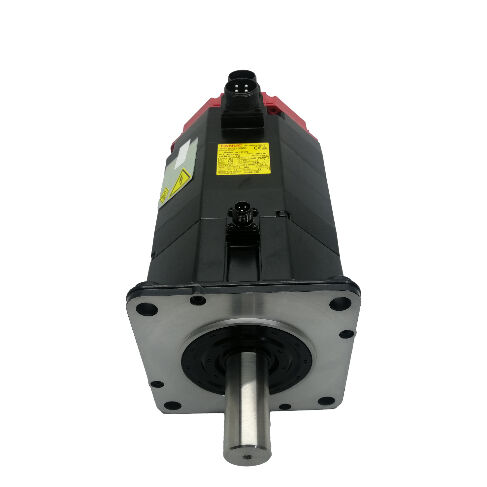

Fanuc A06B-0142-B177 | ALPHAシリーズ ACサーボモーター α12/2000 — 2.1kW、I64エンコーダ、一体型ブレーキ

部品番号: A06B-0142-B177

シリーズ: ALPHA ACサーボモーター

モデル: α12 / 2000

構成: 一体型電磁ブレーキ、I64インクリメンタルエンコーダ

原産国: 日本

状態: 中古整備済み / 交換対応可能

概要

Fanuc A06B-0142-B177 は、FanucのALPHAシリーズの2.1kW ACサーボモーターで、α12/2000モデルのブレーキ付き構成です。標準のα12/2000ファミリーと同じフレーム、出力、電気定格を共有し、このバリアントは一体型電磁保持ブレーキを追加し、クローズドループの位置および速度フィードバックのためにI64インクリメンタルエンコーダと組み合わされています。12 Nmのトルククラス、2,000 RPMの動作速度、および追加された機械的保持能力の組み合わせにより、サーボが非アクティブなときに軸が動かないようにする必要があるα12/2000アプリケーションに最適な仕様となっています。

186V、133Hz、7.4Aの三相電源で、このモーターは、ALPHA世代の製造期間中に現行であった幅広いCNC制御プラットフォームにわたるFanucのALPHAシリーズサーボアンプの動作範囲内で動作します。

I64エンコーダのインクリメンタルフィードバックアーキテクチャは、これらの制御システムで使用される標準的なホームングベースの位置参照アプローチと互換性があります。これは、確立され、よく理解されており、数十年にわたる工作機械製造で信頼性の高いものです。

A06B-0142-B177は、中古整備済みユニットとして供給されます。これは、FanucのALPHA iシリーズよりも前の世代であり、現在工場生産されていないこのモータークラスにとって重要かつ正当な調達経路です。

主な仕様

パラメータ

値

電源電圧を復旧するとブレーキが解放され、モーターは通常のサーボ動作に戻ります。

このフェイルセーフ動作は、CNC工作機械で一般的な特定の軸構成で重要であり、ブレーキ付きバリアントが頻繁に指定される部品となっています。

スピンドルヘッドや工具の重量を支える垂直Z軸は、サーボトルクが除去された瞬間に重力によって落下します。保持ブレーキがない場合、その落下に対する唯一の保護は、アラーム状態や電源中断中に利用できない電源サーボシステムです。

同じ論理は、傾斜ワークテーブルを支える回転B軸、横型ボーリング盤のW軸、および重力やスプリング負荷機構がサーボが通常対抗している力を発生させる任意の軸に適用されます。

軸方向に重力負荷がない水平軸では、ブレーキは依然として機能します。多軸機械の停止、工具交換、ワークピースのロード中に、振動や機械的な擾乱に対して最後の指令位置を維持することが、アクティブな位置ループに依存するよりも望ましい場合に、位置を正確に保持します。

I64エンコーダ — ALPHA世代制御用のインクリメンタルフィードバック

I64は、モーターハウジングの後部に統合されたインクリメンタルパルスエンコーダです。Fanucサーボアンプが速度および位置制御ループを閉じるために使用する位置パルスを生成し、1回転あたり1回のインデックス（マーカー）パルスを使用して、ホームング中の絶対基準を確立します。

「64」は、エンコーダのパルス数特性を指します。標準のI64構成では、1回転あたり64,000パルスとなり、アンプが正確な軸制御に使用する位置データ解像度を提供します。

インクリメンタルエンコーダの動作は、電源投入後に機械がホームングシーケンスを実行して絶対軸位置を確立する必要があることを意味します。

CNCは各軸を参照スイッチに駆動し、エンコーダのマーカーパルスから位置カウンタをリセットし、そこからシステムは正確な位置情報を取得します。

これは、ALPHAモーター世代が設計されたFanuc 0、15、16、18、21シリーズ制御の標準的な慣行であり、ホームングシーケンスは機械の起動ルーチンの一部としてプログラムされます。

実際的なメンテナンスの観点から、I64エンコーダは、長期間使用されたモーターで問題を引き起こす可能性が最も高いコンポーネントです。汚染、コネクタの劣化、累積的な振動疲労は、巻線やベアリングの故障が通常明らかになる前に、エンコーダの信頼性に影響を与えます。中古のA06B-0142-B177を評価する際には、エンコーダ出力の完全性が後付けではなく優先的なチェック項目となります。

ブレーキ回路 — 配線、インターロック、およびコミッショニング

ブレーキは、モーター電源配線とは別の専用供給回路で動作します。24V DC供給は、α12ブレーキコイルの標準電圧であり、機械の制御電源から供給され、サーボアンプのブレーキ制御出力経由でルーティングされます。

アンプは、有効化シーケンスの一部としてブレーキ解放タイミングを管理します。軸の移動が指令される前にブレーキをオフにし、サーボを無効にする前にブレーキをオンにします。

ブレーキインターロックの間違いは、一般的なコミッショニングミスであり、特徴的な症状を引き起こします。エンゲージされたブレーキに対してモーターが移動しようとすると過剰な電流が発生し、ドライブフォルトアラームがトリガーされます。一方、ブレーキの解放が遅れると、最初の移動開始時に位置エラーが発生します。

どちらも、ブレーキ供給電圧を確認し、インターロック配線がサーボアンプの期待される回路構成と一致していることを確認し、アンプのブレーキタイミングパラメータをチェックすることで修正できます。

中古整備済みモーターの場合、取り付け前にブレーキの状態を確認する必要があります。

ブレーキは、電源が切断されたときにシャフトをしっかりとロックし、電源が供給されたときにきれいに解放される必要があります。ドラッグ、不完全な解放、または手動トルクに対してシャフトを保持できない場合は、モーターをサービスに戻す前に注意が必要なブレーキを示します。

生産コンテキストにおけるALPHA α12/2000

α12/2000の電力およびトルククラスは、小型から中型のCNC工作機械の送り軸の要求に合わせてサイズ設定されており、FanucのALPHAサーボモーターの設置ベースの大部分を占める機械カテゴリです。当時の垂直マシニングセンター、ターニングセンター、多軸プラットフォームでは、X、Y、Z軸は定期的にAC12クラスのALPHAモーターを搭載していました。

その12 Nmのトルク出力は、現実的な切削負荷を通じてプログラムされた送り速度を速度低下なしで維持し、2,000 RPMは、典型的な軸移動範囲にわたる直結および軽量ギアのボールねじ配置に適した速度上限を提供します。

この世代のモーターは、Fanucの現在の生産カタログからはしばらくの間姿を消していますが、それが搭載されていた機械が必ずしも寿命に達したわけではありません。

これらの機器を生産ラインで維持している施設にとって、A06B-0142-B177は、ブレーキ付き軸を稼働させ続けるための部品です。適切にテストされた専門サプライヤーからの中古整備済みユニットは、新品の在庫が枯渇した場合に信頼性の高い調達経路となります。

中古整備済みユニットの調達

信頼できるサプライヤーからのALPHAシリーズのモーターは、巻線抵抗および絶縁テスト、ベアリングの点検および交換、ブレーキ機能の検証、エンコーダ信号テスト、およびユニットが再販可能と判断される前に、ライブFanucサーボシステムでの無負荷運転を含む、定義された検査およびテストプロセスを経て中古整備されます。

これは、単に清掃および再梱包されたモーターと、生産で信頼性の高いパフォーマンスを発揮するモーターを区別する基準です。

中古整備済みA06B-0142-B177を調達する際は、標準の巻線およびエンコーダテストとともに、ブレーキテストの結果（静的保持トルクおよびクリーンな解放確認）を具体的に要求してください。

この年齢とアプリケーションの重要性を持つ中古整備済みユニットの文書化されたテスト結果を提供できないサプライヤーは、生産機械の修理に適したソースではありません。

よくある質問

Q1: A06B-0142-B177とA06B-0142-B077の違いは何ですか？

B177バリアントには一体型電磁保持ブレーキが含まれていますが、B077には含まれていません。どちらも同じ2.1kW出力と12Nmトルク定格を持つα12/2000モーターです。

標準的な軸アプリケーションでは、ブレーキが唯一の機能的な違いですが、シャフトの構成もサフィックスバリアント間で異なる場合があります。交換部品を調達する前に、取り付けられているモーターのシャフトタイプを確認してください。カップリング部品はそれに合わせて加工されています。

Q2: A06B-0142-B177と互換性のあるサーボアンプは何ですか？

このモーターは、Fanuc ALPHAシリーズサーボアンプ（SVMおよびSVUモジュール）と互換性があり、シリーズ0、0i、15、16、18、21を含むFanuc CNC制御と統合されます。アンプは、α12/2000のモータータイプコードでパラメータ設定する必要があります。

ブレーキ回路は、アンプのブレーキ出力経由で24V DC供給を必要とします。最初の軸移動前に、これが正しく配線され、インターロックされていることを確認してください。

Q3: このモーターのブレーキは、停電中に垂直軸を保持するのに適していますか？

はい。これはまさにスプリング作動式ブレーキが設計された目的です。ブレーキ回路への電源が何らかの理由で失われると、スプリングがブレーキを作動させ、アクティブな電源なしで機械的にシャフトを保持します。

これにより、停電、サーボアラーム、または非常停止状態中の重力駆動の軸落下に対する信頼性の高い機械的バリアが提供されます。

ブレーキの静的保持トルクは、特定の設置に対して十分であることを確認するために、機械設計またはコミッショニング中に軸の重力負荷に対して確認する必要があります。

Q4: 機械起動時にI64エンコーダは何を必要としますか？

I64はインクリメンタルエンコーダです。電源サイクルを越えて絶対位置を保持しません。各起動時に、機械はホームングシーケンスを実行する必要があります。これは、軸を参照スイッチに駆動し、エンコーダのマーカーパルスから位置カウンタをリセットし、生産動作を開始する前に絶対軸基準を確立します。

ホームングルーチンはCNCにプログラムされており、このモーター世代がペアになっていた制御装置では、機械の起動シーケンスの一部として自動的に実行されます。

Q5: 中古整備済みA06B-0142-B177を取り付ける前に何をチェックすべきですか？

まずブレーキをテストしてください。24Vを印加および除去して、きれいに解放され、電源が切断されたときにシャフトがしっかりとロックされることを確認してください。三相巻線抵抗を測定して、すべての相間でバランスが取れていることを確認し、アースへの絶縁抵抗をチェックしてください。シャフトを手で回転させてベアリングの状態を評価してください。粗さやドラッグはベアリングの摩耗を示します。

I64エンコーダコネクタのピンの腐食を点検し、ケーブル出口に損傷がないことを確認してください。

生産用の垂直軸で重力負荷がかかる場合、設置前にエンコーダ信号の検証とブレーキトルクの確認を伴うベンチ運転が正しい基準です。
