A06B-0142-B077 Fanuc ACサーボモーター A06B0142B077 AO6B-OI42-BO77

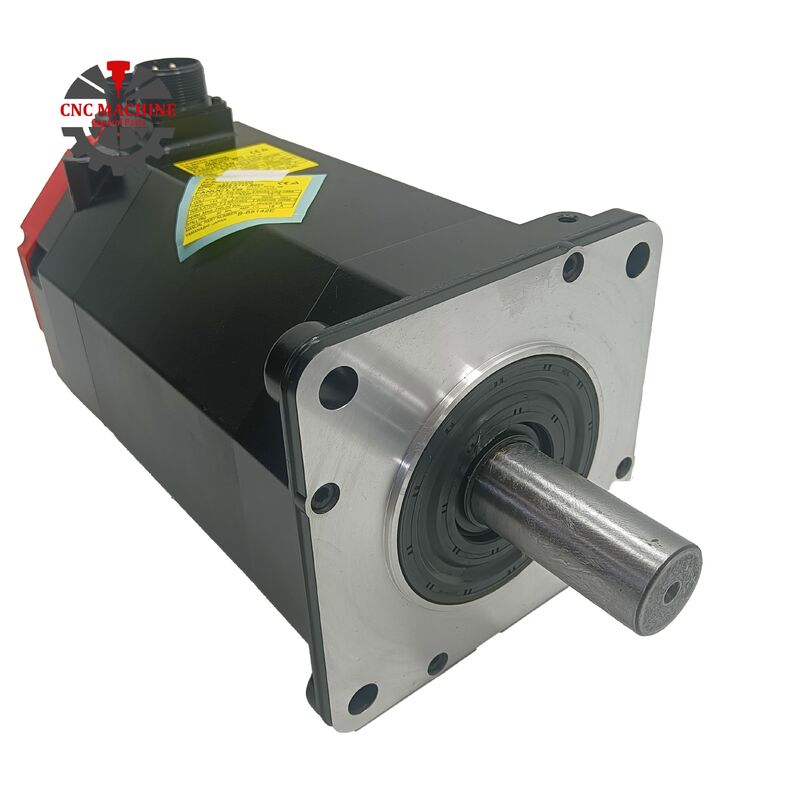

Fanuc A06B-0142-B077 | ALPHAシリーズ ACサーボモーター α12/2000 — 2.1kW、テーパー軸、IP65、αi64エンコーダ

部品番号: A06B-0142-B077

シリーズ: ALPHA ACサーボモーター

モデル: α12 / 2000

状態: 新品 / 中古再生品

概要

Fanuc A06B-0142-B077は、FanucのALPHAシリーズの2.1kW ACサーボモーターです。モデルはα12/2000で、2,000 RPMで動作し、12 Nmのストールトルク、αi64インクリメンタルエンコーダ、テーパー軸出力を備えています。重量18kg、IP65定格のこのモーターは、小型から中型のCNC工作機械の中程度の送り軸の要求に対応するサイズです。十分な切削負荷と軸慣性を処理できる強度を持ちながら、設計された機械の機械的エンベロープに収まるコンパクトさも備えています。

ALPHA AC12ファミリー内では、テーパー軸がこのバリアントの決定的な機械的特徴です。

ストレート軸の同等品がカップリングベースのトルク伝達を使用するのに対し、A06B-0142-B077の機械加工された円錐形軸は、対応する駆動要素とのセルフセンタリング干渉フィットを作成します。これは、軸の同心度、再現性のある組み立て、および高トルク逆転への耐性が設置の優先事項であるアプリケーションのために意図的に選択された形状です。

このモーターを仕様する工作機械では、その周りの駆動トレインはテーパーに合わせて設計されており、それが設置と交換プロセスの両方を形作ります。

8.8A RMS定格電流、186V、133Hzの電気的特性とαi64エンコーダの毎分64,000パルスのフィードバック分解能は、生産的に使用されている世代のCNC制御全体でFanucのALPHAサーボアンプシステムの実際の動作範囲にしっかりと位置するモーターを完成させます。

主な仕様

パラメータ

AC12の指定は、このモーターをALPHAファミリーの12 Nmトルククラスに位置付けます。これは、軽量軸のAC3およびAC6モーターよりも一段上であり、より重い機械サドルやテーブルドライブに使用されるAC22およびそれ以上のフレームよりも下位に位置します。

2,000 RPMおよび2.1 kWで、α12/2000は、作業速度範囲全体で制御された力出力を必要とする軸向けに設計されました。これは、生産的なCNC加工を定義する、切削負荷下での持続的な送り精度のようなものです。

このモーターが積極的に生産されていた時代のターニングセンター、立形マシニングセンタ、多軸機械では、X軸とZ軸がα12/2000の一般的な位置でした。

12 Nmのストールトルクは、一般的なボールねじリード値を通じて意味のある直線推力に変換され、重いパス中の速度低下なしにプログラムされた送り速度を維持します。2,000 RPMの天井は、ラピッドトラバース速度と切削送り速度の両方がモーターの動作速度範囲内にある直接カップリングされたボールねじ構成に適しています。

18 kgの重量は、モーターの物理的なサイズを反映しています。コンパクトなAC3およびAC6ユニットよりも大幅に重く、接続する機械的インターフェースに適しています。

A06B-0142-B077を使用する機械のモーターマウントとカップリング設計はそれに応じてサイズ設定されており、この質量を持つモーターの取り扱いに慣れていない人が交換品を取り付ける必要がある場合は、これを念頭に置く価値があります。

テーパー軸 — フィット、機能、および現場の現実

テーパー軸はこのモーターの二次的な考慮事項ではありません。カップリングから内側までの機械的設置を定義する特徴です。

軸の精密機械加工された円錐形プロファイルは、駆動コンポーネントの対応するテーパー穴に係合し、2つを引き合わせて生成される干渉フィットは、クランプ力またはキー溝だけに依存しないセルフセンタリングで同心的な接続を作成します。

軸の振れを最小限に抑える必要があるアプリケーション、つまり偏心軸からの振動が表面仕上げ、軸精度、またはコンポーネントの寿命に影響を与える場合、テーパーフィットは長期的に見てプレーン軸クランプ構成よりも一貫して優れた性能を発揮します。

このモーターを中心に構築された機械では、テーパー軸は、実際の切削条件下でCNC送り軸が生成する回転、半径、および軸方向の複合負荷の下でより良く持ちこたえることができるため、正確に仕様されました。

交換時にテーパー軸の実際の結果は次のとおりです。駆動コンポーネント（プーリー、カップリングハブ、またはギアボックス入力）は、インパクトツールではなく、適切なテーパー破壊プーラーを使用して正しく取り外す必要があります。

不適切な取り外しによるテーパー面の傷は、再設置時の干渉フィット形状を変更し、軸の振れを引き起こします。重量18kgのモーターの場合、取り外しと再設置の取り扱いも計画が必要です。重量だけでも、小型モーターでは発生しない機械的な課題が生じます。

αi64エンコーダ — 64,000 pprでのフィードバック

αi64は、モーターハウジングの後部に統合された64,000パルス/回転のインクリメンタルエンコーダです。これは、Fanuc ALPHAサーボアンプが速度と位置の両方の制御ループを閉じるために使用する位置および速度フィードバックを提供し、モーターの全速度範囲にわたって正確な輪郭加工とタイトな位置エンドポイントをサポートする信号密度を生成します。

インクリメンタルエンコーダの動作は、機械が起動時にホーミングシーケンスを通じて絶対軸位置を確立することを意味します。制御は軸を基準位置に駆動し、エンコーダのインデックスパルスから位置カウンタをリセットし、CNCシステムはそれ以降正確な位置情報を取得します。

これは、このモーター世代がペアになっていたCNC制御の標準的な運用慣行であり、ホーミングの信頼性は、エンコーダの状態と基準位置スイッチの機械的再現性の両方に依存します。

中古モーターでは、エンコーダハウジングとコネクタが汚染や取り扱いによる損傷に最もさらされているコンポーネントです。クーラントミスト、微細な金属粒子、および長時間のサービス時間での振動の蓄積はすべて、巻線またはベアリングの故障が明らかになる前にエンコーダの信頼性に影響を与えます。

エンコーダが劣化しているモーターは、位置エラー、軸ドリフト、またはドライブでのエンコーダアラームとして現れます。これらは、適切な診断なしではドライブ障害として誤読される可能性があります。中古のA06B-0142-B077の評価の一部として、常にエンコーダの状態を評価する必要があります。

IP65シーリングと動作環境

IP65は、完全な防塵性と、あらゆる方向からの低圧水噴流に対する耐性を提供します。このモーターが取り付けられていた工作機械環境では、クーラントミスト、微細な切りくず、および圧縮空気による清掃が日常的に行われるため、モーターがクーラントの流れに直接さらされていない場合、IP65は軸駆動位置で適切な長期保護を提供します。

クラスFの絶縁定格は、モーターの通常の動作範囲内の高い巻線温度での連続運転をサポートし、周囲温度定格40℃を超える熱マージンを備えています。

長時間のサービス時間を経過したモーターでは、メンテナンス検査中の絶縁抵抗試験により、巻線絶縁が効果的であり、水分や汚染がそれを損なっていないことが確認されます。

ドライブと制御の互換性

A06B-0142-B077は、Fanuc ALPHAシリーズサーボアンプおよびこのモーターの生産期間中に標準装備されていたSeries 0、0i、15、16、18、および21ファミリーを含むFanuc CNC制御プラットフォームと互換性があります。サーボアンプは、α12/2000の正しいモータータイプコードでパラメータ設定する必要があり、αi64エンコーダインターフェースがインストールされている特定のアンペアバリアントによってサポートされていることを確認する必要があります。

正しいモータータイプパラメータ設定は、ドライブがこのモーターに適用する速度ループゲイン、電流制限、および速度スケーリングを制御します。

不適切なモータータイプコードは、鈍いパフォーマンスから速度ループの不安定性まで及ぶ軸応答を引き起こし、同等モーター交換後のコミッショニング問題の最も一般的な原因の1つです。

よくある質問

Q1: このモーターのテーパー軸は、α12/2000ファミリーのストレート軸バリアントとどのように異なりますか？

テーパー軸は、モーター軸と対応する駆動コンポーネントの間に干渉フィットを作成します。これは、クランプ力だけに依存しないセルフセンタリングで同心的な接続です。ストレート軸バリアントは、トルク伝達のためにカップリングクランプを使用します。

テーパーはより優れた同心度を提供し、持続的な高トルクおよび逆転負荷の下でより確実に持ちこたえますが、正しく加工された対応コンポーネントと適切なテーパー破壊ツールが必要です。

テーパー軸バリアントを中心に構築された機械は、対応する駆動トレインコンポーネントを備えています。その位置にストレート軸モーターを取り付けるには、カップリングまたはハブを交換する必要があります。

Q2: A06B-0142-B077と互換性のあるサーボアンプは何ですか？

このモーターは、Fanuc ALPHAシリーズサーボアンプ（SVMおよびSVUモジュール）で使用するように設計されており、Series 0、0i、15、16、18、および21を含むFanuc CNC制御と互換性があります。

アンプは、モーターの8.8A定格電流に合わせてサイズ設定され、α12/2000のモータータイプコードでパラメータ設定する必要があります。交換用モーターを取り付ける前に、アンプがαi64インクリメンタルエンコーダインターフェースをサポートしていることを確認してください。

Q3: 64,000 pprのαi64エンコーダが軸性能に与える実際の影響は何ですか？

エンコーダの分解能が高いほど、サーボドライブの速度ループと位置ループはより細かいデータ増分で動作でき、これにより低速でのスムーズな動き、より正確な位置エンドポイント、および切削中の外乱除去の向上が得られます。

最大速度2,000 RPMで、64,000 pprは、ドライブに作業速度範囲全体で良好な速度フィードバック帯域幅を提供します。エンコーダはインクリメンタルです。絶対軸位置は、起動時のホーミングシーケンスを通じて確立され、電源サイクルを介して保持されるわけではありません。

Q4: このモーターは18kgの重量がありますが、取り外しと再設置中に何を考慮すべきですか？

重量があるため、取り外しと設置中に適切な機械的サポートが必要です。駆動トレインを切り離す前に、モーターをトロリーまたはホイストでサポートする必要があります。テーパーカップリングと取り付けボルトを緩めながら18kgのモーターを保持しようとすると、取り扱い上のリスクが生じます。

テーパーはインパクトツールで叩き出すのではなく、適切なプーラーで破壊する必要があります。再設置時には、モーターをフランジに完全にトルク締めする前に、テーパーフィットを均等に引き込み、正しい嵌合深さまで引き込む必要があります。

Q5: 中古のA06B-0142-B077を評価する際に最も重要なチェックは何ですか？

テーパー軸の表面から始めます。以前の不適切な取り外しによるフレッティング、傷、または衝撃による損傷を検査します。表面の損傷は、再設置時の干渉フィット形状に影響します。次に、3相巻線抵抗がすべての相でバランスが取れているかを確認し、アースへの絶縁抵抗を測定します。

手で軸を回転させて、ベアリングの状態を評価します。αi64エンコーダコネクタの腐食とケーブル出口の損傷を検査します。

エンコーダ信号検証と定格速度までの無負荷でのランアップを含む完全なベンチテストは、中古ユニットを生産軸に戻す前に正しい標準です。
