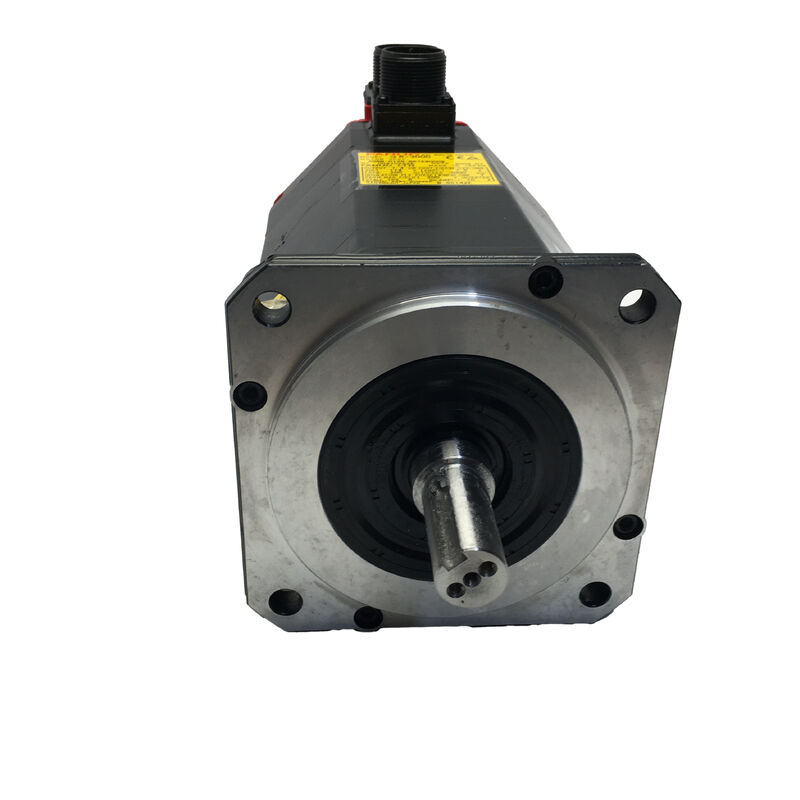

ファナック A06B-0128-B077 | ALPHAシリーズ ACサーボモーター A6/3000 — 1.4kW、テーパー軸、I64エンコーダ、IP67

部品番号: A06B-0128-B077

シリーズ: ALPHA ACサーボモーター

モデル: A6 / 3000

ステータス: メーカー生産終了 — 中古・再生品在庫あり

状態: 中古 / 余剰品

概要

ファナック A06B-0128-B077は、コンパクトで高速なALPHAシリーズACサーボモーターです。モデルはA6/3000で、長年にわたりCNC工作機械業界で生産的な日常使用を支えてきたファナックの定評ある赤キャップモーター世代の製品です。定格出力1.4kW、ストールトルク6Nm、114V三相電源で200Hz、連続7.5Aの電流で3,000RPMまで回転するこのモーターは、小型から中型のCNC工作機械の補助軸や二次的な位置決めドライブのために意図的に軽量化されたフレームを採用しています。

A6/3000ファミリー内でこのバリアントを定義する2つの物理的特徴は、テーパー軸とIP67シーリングです。

テーパー軸は、駆動されるコンポーネントとのセルフセンタリング干渉フィットを生成します。これは、このモーターが指定された軸の負荷とサイクルプロファイルの下で、精度、繰り返し性、および信頼性の高いトルク伝達のために選択された設計です。

IP67の工場出荷時シーリングは、工作機械のサーボモーターが動作するクーラントが多く存在する環境でのサービス寿命を延ばし、定格の低いハウジングの寿命を縮めるミストや流体への暴露からベアリングキャビティと巻線を保護します。

ファナックはこのモデルの生産を終了しました。A6/3000 ALPHAモーターは、再生品および余剰品市場で広く入手可能であり、それらを搭載した機械は、まだ確実に部品を生産できる機器を引退させる理由がないショップや施設で稼働し続けています。

主な仕様

パラメータ

A6という名称は、このモーターがALPHAミッドサイズファミリーの低トルク端に位置することを示しています。AC12モーターの12NmやAC22ファミリーの22Nmと比較して、ストールトルクは6Nmです。3,000RPMの上限は、トルククラス内では高速側に位置します。

この組み合わせは、特定のアプリケーションニッチを定義します。それは、持続的な出力よりもサイクルタイムが中程度の機械的負荷で重要となる、高速で軽量な位置決めドライブです。

このモーターが使用された工作機械では、A6/3000は通常、補助軸を担当していました。小型マシニングセンターの第4軸ロータリーテーブル、コンパクト旋盤のテールストック位置決め、ツールマガジンインデックスドライブ、およびサーボ軸が比較的軽量な機構を高速かつ正確に高サイクルで移動させる二次的な位置決め機能などです。

3,000RPMの定格は、適切なボールねじまたはギアと組み合わせることで、より大きく重いモーターフレームを必要とせずに、これらのアプリケーションに必要なトラバース速度を提供します。

200Hzの電気的周波数は、このモーターの高速設計を反映しています。

ALPHAサーボアンプは、標準の200〜230VAC主電源からこの周波数を生成し、内部DCバスとインバータステージを介して114Vのモーター動作電圧を生成します。これは機械の設置には透過的です。ドライブキャビネットでの関連接続は、200Hzのモーター周波数ではなく、標準のAC電源です。

テーパー軸 — 設計による精密フィット

テーパー軸は、A06B-0128-B077の決定的な機械的特徴であり、同じA6/3000ファミリー内のストレート軸バージョンとは一線を画しています。

軸の精密研磨された円錐形状は、カップリングハブ、プーリー、または駆動されるコンポーネントの対応するテーパー穴と係合し、キー溝やクランプ力だけに頼らずに駆動要素を軸の中心に配置するセルフセンタリング干渉フィットを生成します。

フィットは、テーパーに機械加工されたキー溝によって完了します。キーは、衝撃荷重や方向転換の下でハブがテーパー上で回転するのを防ぐ正の回転係合を提供し、テーパー形状はハブが取り付けられるたびに同心に座ることを保証します。

この組み合わせは、軸の振れが位置決め精度や表面仕上げの品質に影響を与える精密軸や、長期間のサービス間隔でプレーン軸カップリングが安定して維持できない可能性のある頻繁な方向転換を含むトルクプロファイルを持つドライブで一般的です。

交換時の実際の結果は、駆動されるコンポーネント（テーパーに取り付けられているもの）は、衝撃工具で叩き出すのではなく、適切なテーパー抜き工具を使用して取り外す必要があるということです。取り外し中にテーパー表面を傷つけると、再取り付け時の干渉フィットジオメトリが劣化し、運転中に振動や軸の位置決めエラーとして現れる軸の振れが生じます。

これは、適切な工具と手順で防止できたはずの修理結果であり、フィールドメンテナンス後にサービスのために返却されたA6/3000モーターで最もよく見られる問題の1つです。

I64パルスココーダ — インクリメンタルフィードバック

I64は、モーターハウジングの後部に統合されたファナックの毎分64,000パルス（回転あたり）のインクリメンタルエンコーダです。これは、ALPHAサーボアンプが正確な軸の位置決めと送り速度制御のための制御ループを閉じるために使用する位置および速度フィードバック信号を提供します。

3,000RPMでは、エンコーダは毎秒320万パルスを生成します。これは、モーターの全速度範囲にわたってスムーズな速度制御と正確な位置エンドポイント精度をサポートするフィードバック密度です。

インクリメンタル動作は、各機械起動時にホミングシーケンスを通じて絶対軸位置が再確立されることを意味します。

CNCは軸を基準位置に駆動し、エンコーダのマーカーパルスを読み取り、その基準からオペレーティングシフトの残りの期間、位置カウンタが設定されます。このモーターが通常担当する補助軸や二次軸では、ホミングは起動シーケンスの短くルーチン的な部分です。

長期間使用されたモーターでは、エンコーダコネクタとそのケーブル出口が統計的に最も脆弱なコンポーネントです。

接続品質は、湿気、キャビネット環境での熱サイクル、または以前のメンテナンス中の物理的な接触により、ゆっくりと低下します。結果として生じる断続的なエンコーダ出力は、一貫したアラームパターンを生成しない障害を特定するのに時間がかかる場合があります。

IP67シーリング

A06B-0128-B077のIP67定格は工場標準であり、アフターマーケットの追加ではありません。モーターハウジング、軸シール、ケーブルエントリー、エンコーダ本体はすべてIP67アセンブリとして構築および認定されており、最大1メートルで30分間の短時間浸漬に耐えます。

工作機械環境において、IP67は、モーターが切削作業中、ワークピースのロード中、および定期的な機械清掃中に、クーラントのスプレー、ミストの蓄積、および直接的な流体接触から確実に保護されていることを意味します。

A6/3000の電力クラスでは、モーターは通常、より大きな軸モーターよりも切削ゾーンに近い位置に設置されます。ロータリーテーブル、ツールチェンジャー、および同様のコンパクトな機構は、サイズに対してクーラントへの暴露が多い領域に配置されることがよくあります。

したがって、このサイズのモーターのIP67定格は保守的な過剰仕様ではなく、A6/3000が実際に動作する環境の現実に適したものです。

ドライブと制御の互換性

A06B-0128-B077は、ファナックALPHAシリーズSVMサーボアンプモジュールと互換性があります。GEファナックアンプのペアリングドキュメントによると、A06B-0128モーターシリーズ（B077を含む）は、SVM1-80およびSVU1-80アンプクラスとペアリングされます。

このモーターが製造されていた期間の標準的なファナックCNC制御プラットフォーム（Series 0、0i、15、16、18、および21）と統合されます。サーボアンプは、軸の動作前にA6/3000のモータータイプコードでパラメータ設定する必要があります。

FAQ

Q1: このモーターのテーパー軸とは何ですか、そしてなぜそれが設置と交換において重要なのでしょうか？

テーパー軸は、駆動されるコンポーネントとのセルフセンタリング干渉フィットを生成する精密研磨された円錐形の軸プロファイルです。これは、軸クランプだけに頼らずにカップリングハブまたはプーリーを中心位置に配置し、統合されたキー溝は正の回転係合を提供します。

交換時には、テーパー表面の傷を避けるために、駆動されるコンポーネントは衝撃工具ではなく、適切なテーパー抜き工具を使用して取り外す必要があります。傷のついたテーパーは軸の振れを引き起こし、サービス中に振動や位置決めエラーを引き起こします。注文する前に、交換用モーターが同じテーパー軸仕様であることを確認してください。

Q2: A06B-0128-B077にはどのサーボアンプをペアリングすべきですか？

A6/3000 ALPHAシリーズには、Series 0、0i、15、16、18、および21を含むファナックCNC制御とペアリングされた、SVM1-80またはSVU1-80クラスのALPHAシリーズSVMまたはSVUサーボアンプモジュールが必要です。軸が負荷下で実行される前に、サーボドライブはA6/3000のモータータイプコードでパラメータ設定する必要があります。

不適切なモータータイプパラメータは、速度ループチューニング、電流制限、および速度スケーリングに影響します。これらはすべて、最初の生産サイクル前に正しい必要があります。

Q3: モーターは生産終了していますが、現在のファナックモーターに置き換えることはできますか？

世代を超えた置き換えは技術的には可能ですが、モーターの交換以上のものが必要です。ALPHAと現在の世代のモーターファミリーの間では、取り付け寸法、軸の形状、コネクタのピン配置、およびエンコーダインターフェースが異なります。

通常、モーターと同時にサーボアンプを交換または再構成する必要があります。正常に機能している機械でモーターが1台故障した場合、再生品のA06B-0128-B077を入手し、軸を元の仕様に戻すことが、生産に戻るためのより迅速でリスクの低い方法であることがほとんどです。

Q4: A6/3000ファミリーのB077とB177バリアントの違いは何ですか？

B077とB177は、どちらも同じ1.4kW出力、6Nmストールトルク、114V/200Hz/7.5Aの電気仕様、テーパー軸、I64エンコーダ、およびIP67シーリングを共有しています。唯一の違いはブレーキです。B077には統合ブレーキがなく、B177にはスプリング作動式の電磁保持ブレーキが搭載されています。

ブレーキバリアントは、サーボが非アクティブなときに機械的な位置保持が必要な場合に使用されます。通常は垂直軸や重力負荷がかかる機構です。サーボドライブがアクティブトルクを通じて位置保持を提供する水平軸の場合、B077のブレーキなしバリアントが正しい仕様です。

Q5: 中古のA06B-0128-B077を評価する際に最も重要なチェックは何ですか？

まずテーパー軸の表面から始めます。以前の不適切な取り外しによるフレッティングマーク、傷、または衝撃による損傷がないか注意深く検査してください。テーパー表面の損傷は干渉フィットを損ない、専門的な軸再研磨なしではフィールドで修理できません。

次に、I64エンコーダコネクタに腐食または曲がったピンがないか、ケーブル出口に擦れや損傷がないか検査します。三相巻線抵抗を測定してバランスを確認し、アースへの絶縁抵抗を検証します。軸を手で回転させて、ベアリングの状態を評価します。

ファナックALPHAドライブでエンコーダ出力検証を行い、3,000RPMまでベンチランアップすることが、モーターが生産軸に戻る前の正しい最終チェックです。
